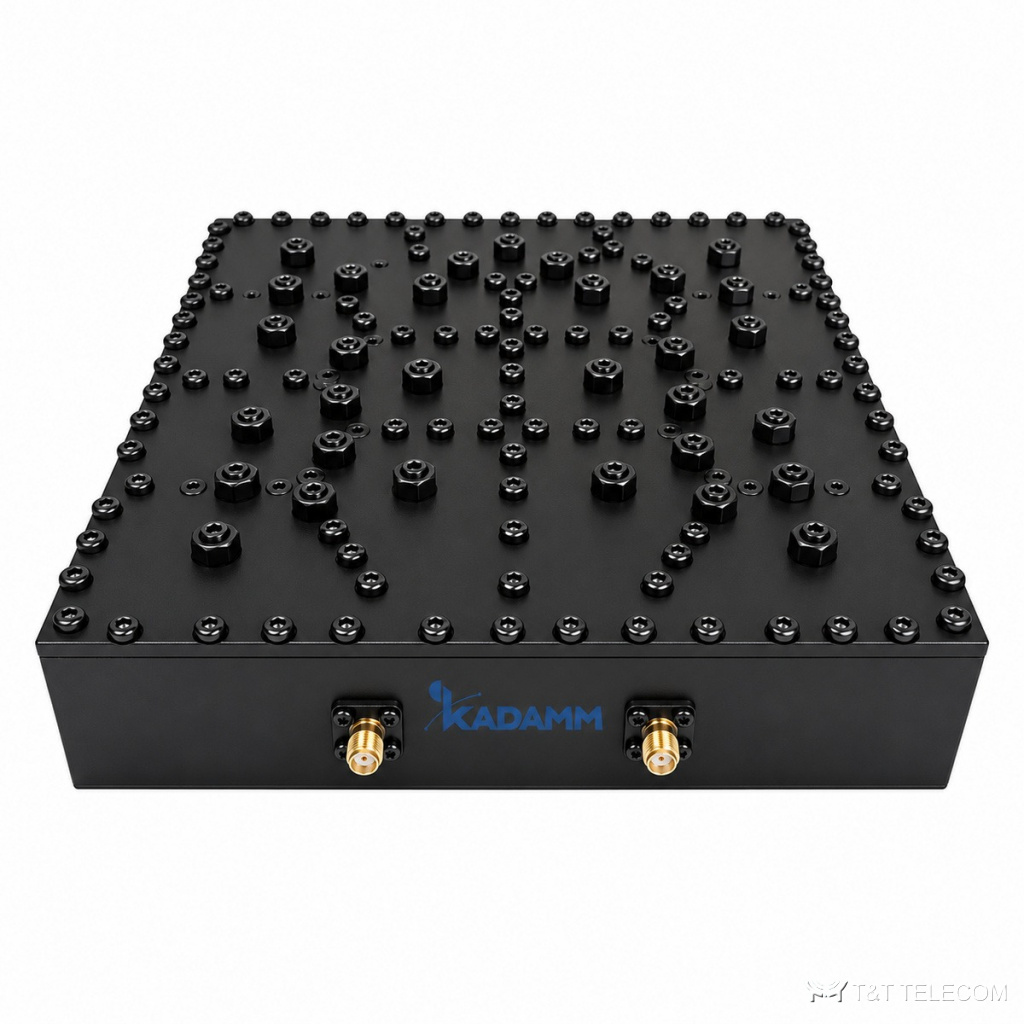

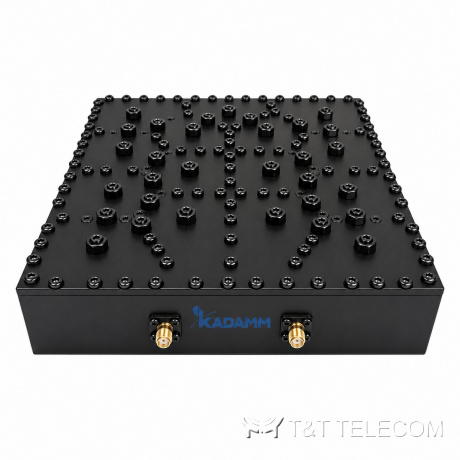

Дуплексер KADAMM ДУ-896/940 — 896–901 и 935–940 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-896/940 — дуплексер, 896–901 / 935–940 МГц. Дуплексная схема ДУ-896/940 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Параметры ДУ-896/940 коротко: потери ≤2,5 дБ; развязка канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц; мощность 50 Вт средняя; разъёмы SMA; IP60, для помещений.
Для каких систем подходит
- Транкинговые и конвенциональные радиосети: ДУ-896/940 устанавливают между ретранслятором и антенной.
- Монтаж ДУ-896/940 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 896–901 и 935–940 МГц |
| Вносимые потери | ≤2,5 дБ |
| Подавление / изоляция | канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ДУ-896/940 | 896–901 + 935–940 МГц | ≤2,5 дБ | КСВН ≤1,30 | 50 Вт |
На что смотреть при выборе
- Полосы ДУ-896/940 (896–901 / 935–940 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-896/940: канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц.
- Вносимые потери ДУ-896/940 в полосе — ≤2,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ДУ-896/940 — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ДУ-896/940 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДУ-896/940: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-896/940 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-896/940 на другие частоты?
Полосы ДУ-896/940 заданы при изготовлении: 896–901 / 935–940 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-896/940 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-896/940 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-896/940?
Sma; другие исполнения — уточняйте при заказе.
