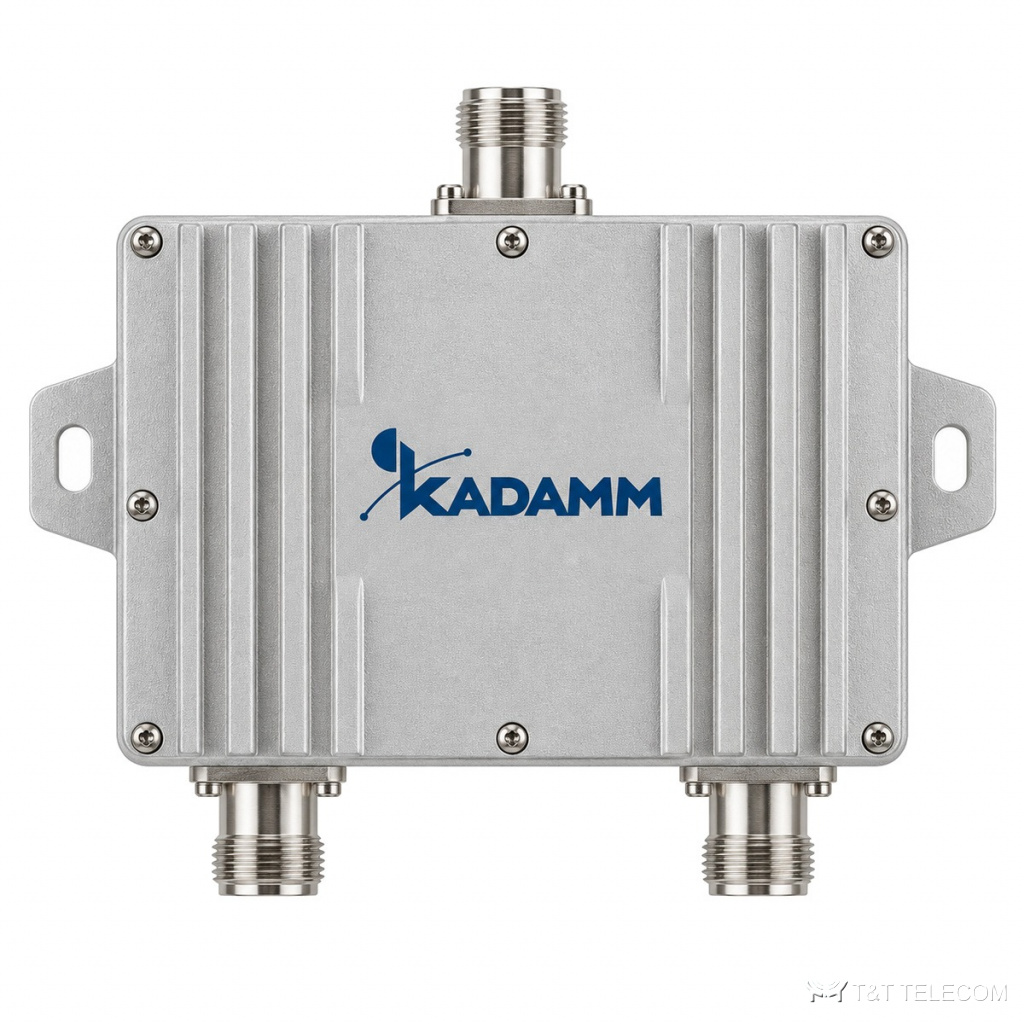

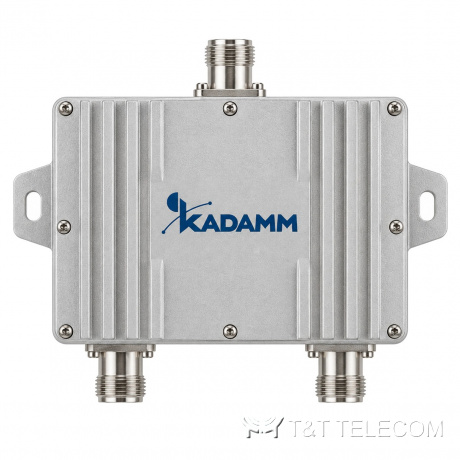

Дуплексер KADAMM ДУ-800-2Т — RX 832–862 / TX 791–821 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-800-2Т — дуплексер, 832–862 / 791–821 МГц. Дуплексная схема ДУ-800-2Т позволяет обойтись одной антенной вместо двух — для приёма и передачи. Ключевые данные ДУ-800-2Т: потери ≤1,4–1,9 дБ; развязка RX→TX ≥95, TX→RX ≥105 дБ; PIM3 ≤−151 (IM 2×20 Вт); мощность 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна); IP65.
Область применения
- Ретрансляторы радиосвязи и базовые станции: ДУ-800-2Т обеспечивает работу на приём и передачу через одну антенну.
- Монтаж ДУ-800-2Т на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 832–862 / TX 791–821 МГц |
| Вносимые потери | ≤1,4–1,9 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | RX→TX ≥95, TX→RX ≥105 дБ |
| PIM3 | ≤−151 (IM 2×20 Вт) |
| Мощность | 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / RSMP |
| Габариты | 416×330×46,7 мм |
| Масса | 8,0 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −20…+85 °C |
| Исполнение | IP65 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ДУ-800-2Т: 832–862 / 791–821 МГц.
- Подавление или развязка ДУ-800-2Т — RX→TX ≥95, TX→RX ≥105 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-800-2Т в полосе — ≤1,4–1,9 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ДУ-800-2Т — 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна); для нескольких несущих считают сумму.
- Интермодуляция ДУ-800-2Т: PIM3 ≤−151 (IM 2×20 Вт).
- Температура эксплуатации ДУ-800-2Т: −20…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-800-2Т поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-800-2Т на другие частоты?
Полосы ДУ-800-2Т заданы при изготовлении: 832–862 / 791–821 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-800-2Т отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-800-2Т разделяет приём и передачу внутри одной пары частот одной системы.
