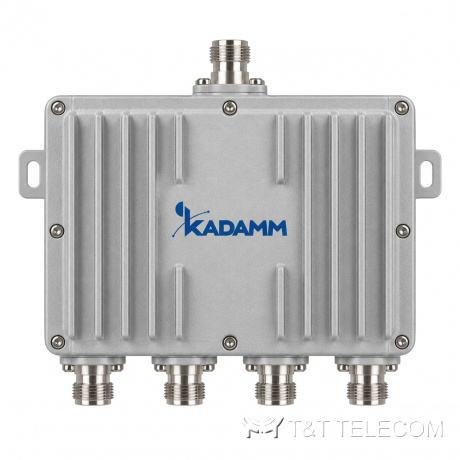

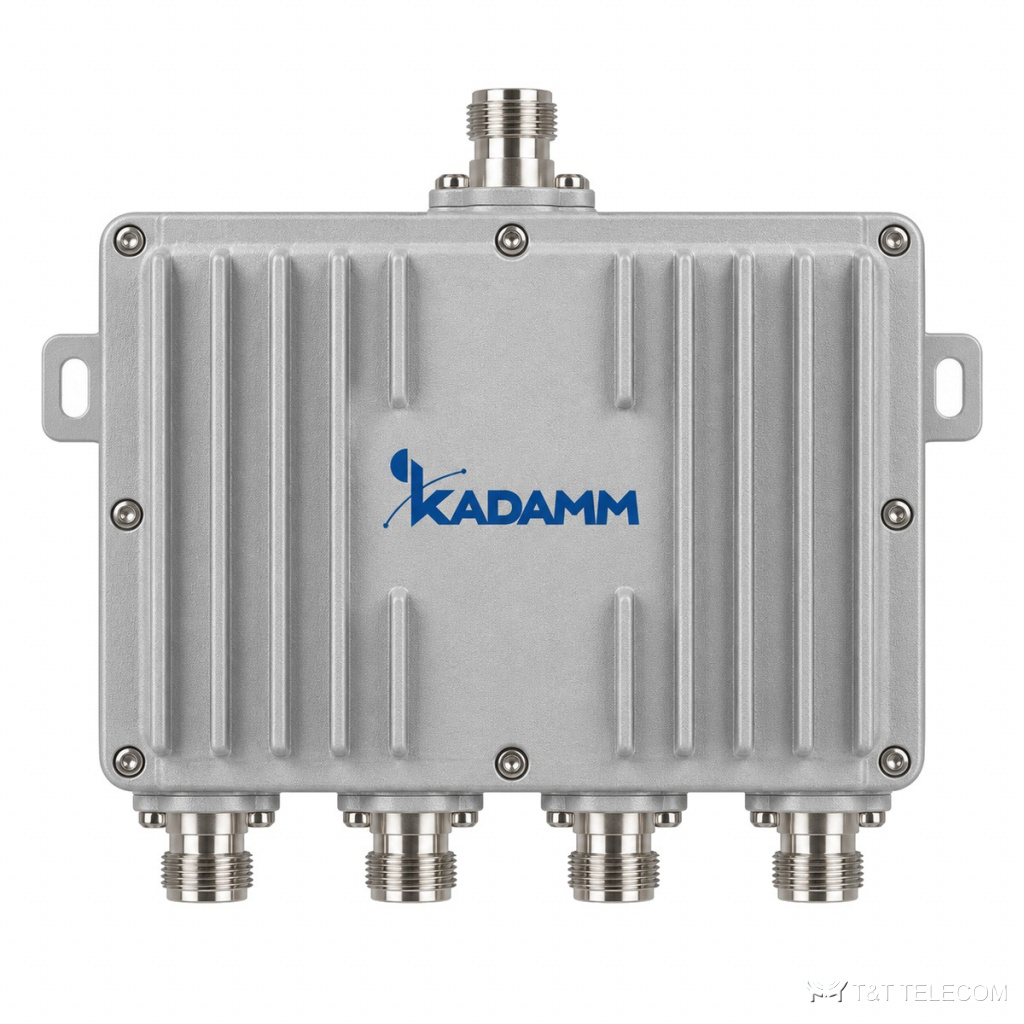

KADAMM ДУ-700-4Т: дуплексер для полос 703–748 / 758–803 МГц. Дуплексная схема ДУ-700-4Т позволяет обойтись одной антенной вместо двух — для приёма и передачи. Параметры ДУ-700-4Т коротко: потери ≤0,5–1,2 дБ; развязка ≥95 дБ; PIM3 ≤−153 (IM 2×43 дБм); мощность 50 Вт средняя, 500 Вт пиковая (тракт TX — антенна); IP67.
Для каких систем подходит
- Транкинговые и конвенциональные радиосети: ДУ-700-4Т устанавливают между ретранслятором и антенной.
- Наружная установка: исполнение ДУ-700-4Т — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 703–748 / TX 758–803 МГц |
| Вносимые потери | ≤0,5–1,2 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | ≥95 дБ |
| PIM3 | ≤−153 (IM 2×43 дБм) |
| Мощность | 50 Вт средняя, 500 Вт пиковая (тракт TX — антенна) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / P-SMP |
| Габариты | 516,9×409,7×51 мм |
| Масса | 9,3 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+55 °C |
| Исполнение | IP67 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Полосы ДУ-700-4Т (703–748 / 758–803 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-700-4Т: ≥95 дБ.
- Вносимые потери ДУ-700-4Т в полосе — ≤0,5–1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-700-4Т — не выше 50 Вт средняя, 500 Вт пиковая (тракт TX — антенна).
- В общих трактах операторов важен PIM3 — у ДУ-700-4Т он ≤−153 (IM 2×43 дБм).
- Температура эксплуатации ДУ-700-4Т: −40…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-700-4Т под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-700-4Т на другие частоты?
Полосы ДУ-700-4Т заданы при изготовлении: 703–748 / 758–803 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-700-4Т отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-700-4Т разделяет приём и передачу внутри одной пары частот одной системы.
