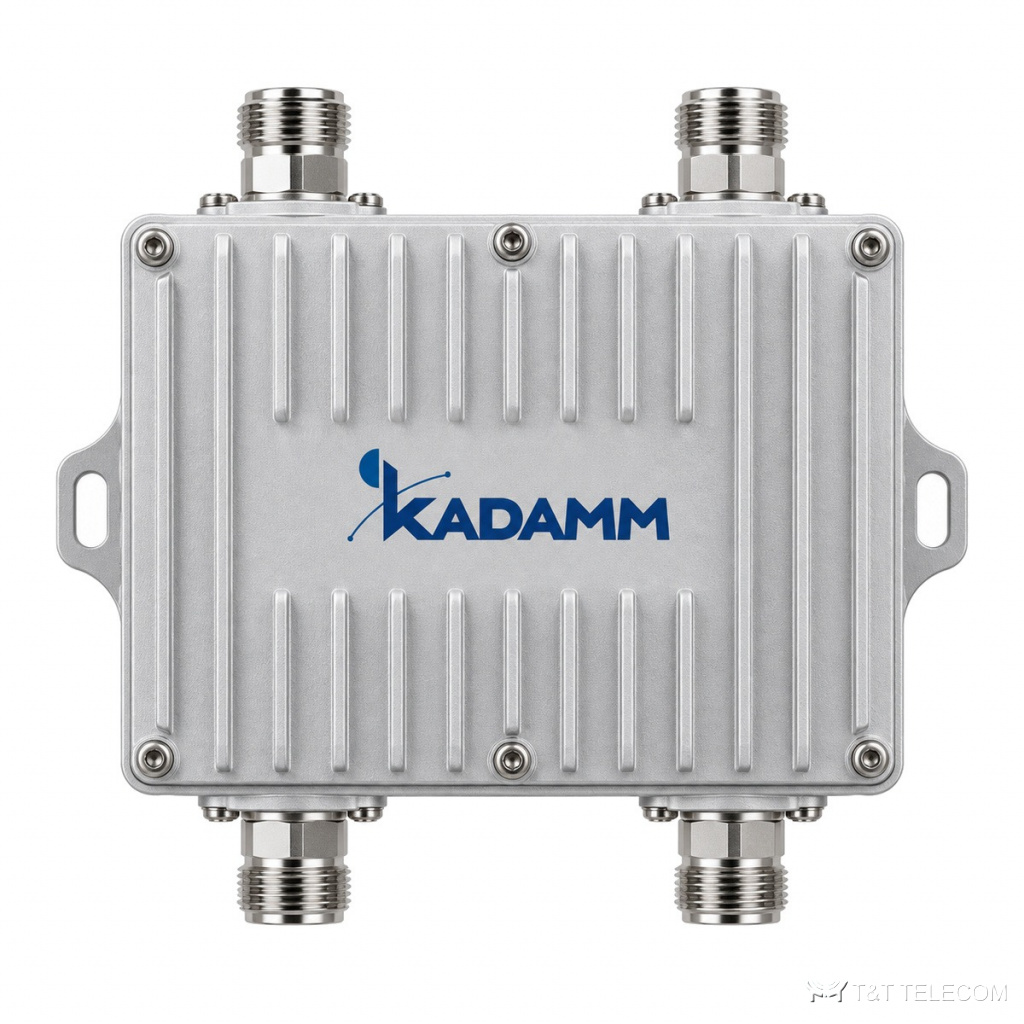

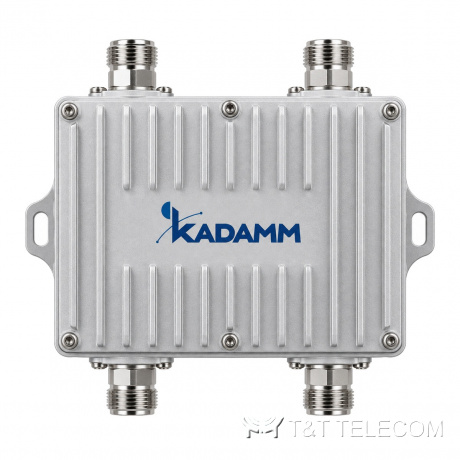

Дуплексер KADAMM ДУ-700-2Т — RX 703–748 / TX 758–803 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-700-2Т — дуплексер на 703–748 / 758–803 МГц. ДУ-700-2Т разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Основное по ДУ-700-2Т: потери ≤1,4–2,0 дБ; развязка RX→TX ≥95, TX→RX ≥105 дБ; PIM3 ≤−151 (IM 2×20 Вт); мощность 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна); IP65.
Для каких систем подходит
- Транкинговые и конвенциональные радиосети: ДУ-700-2Т устанавливают между ретранслятором и антенной.
- Монтаж ДУ-700-2Т на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 703–748 / TX 758–803 МГц |
| Вносимые потери | ≤1,4–2,0 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | RX→TX ≥95, TX→RX ≥105 дБ |
| PIM3 | ≤−151 (IM 2×20 Вт) |
| Мощность | 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / RSMP |
| Габариты | 416×330×46,7 мм |
| Масса | 8,0 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −20…+85 °C |
| Исполнение | IP65 |
| Поставка | под заказ (OEM) |
Подбор под проект
- Полосы ДУ-700-2Т (703–748 / 758–803 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ДУ-700-2Т — RX→TX ≥95, TX→RX ≥105 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-700-2Т в полосе — ≤1,4–2,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-700-2Т — не выше 80 Вт средняя, 500 Вт пиковая (тракт TX — антенна).
- В общих трактах операторов важен PIM3 — у ДУ-700-2Т он ≤−151 (IM 2×20 Вт).
- Температура эксплуатации ДУ-700-2Т: −20…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДУ-700-2Т по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДУ-700-2Т отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-700-2Т разделяет приём и передачу внутри одной пары частот одной системы.
Можно ли перенастроить ДУ-700-2Т на другие частоты?
Полосы ДУ-700-2Т заданы при изготовлении: 703–748 / 758–803 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
