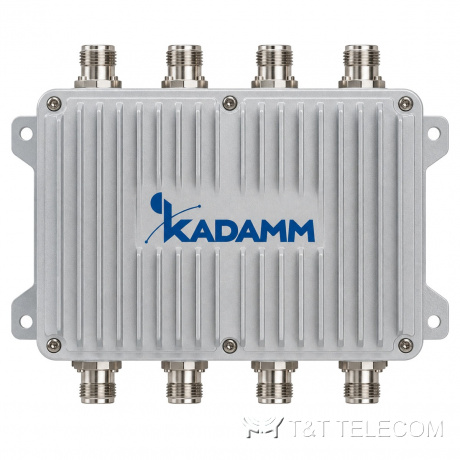

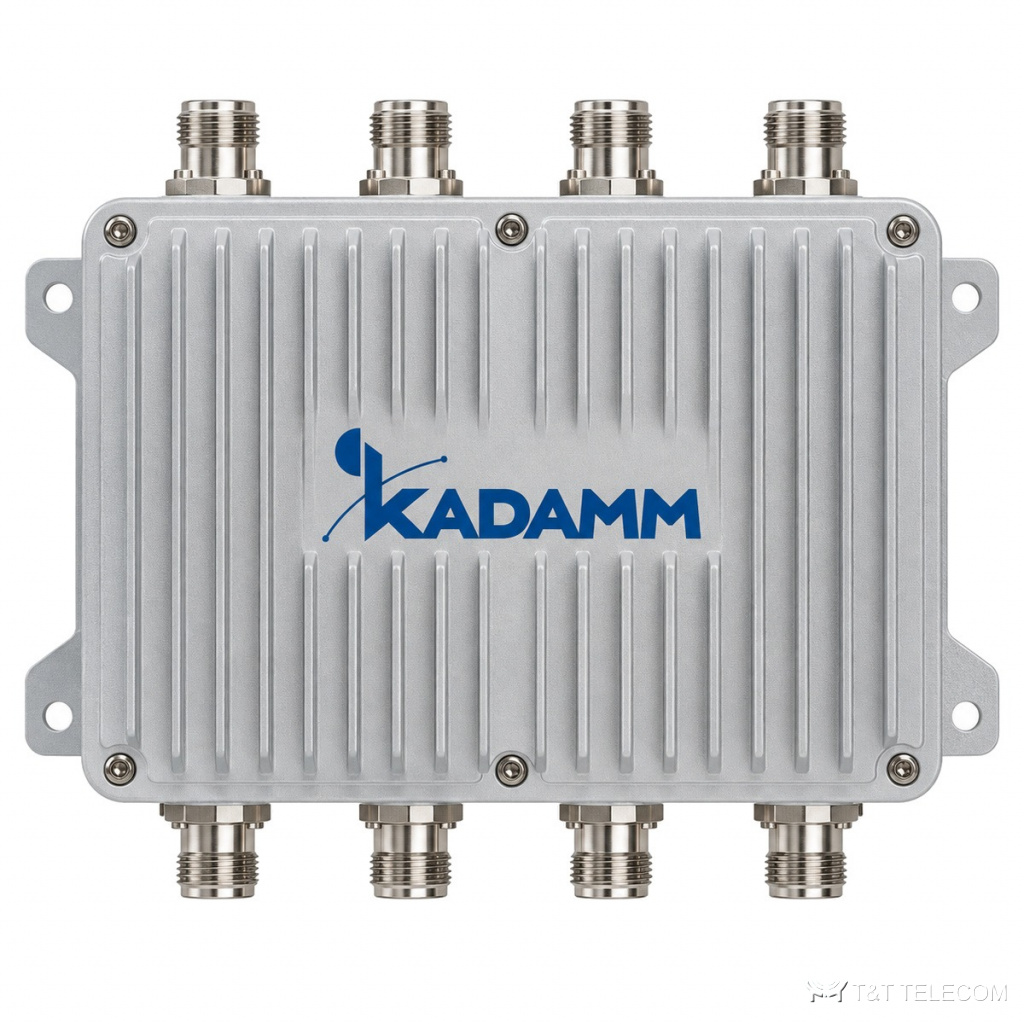

KADAMM ДУ-700+2100-4Т: дуплексер для полос 703–748 / 758–803 / 1920–1980 / 2110–2170 МГц. Через ДУ-700+2100-4Т ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Основное по ДУ-700+2100-4Т: потери B28 ≤0,65–1,4 / B1 ≤0,67–1,3 дБ; развязка B28 ≥95, B1 ≥80 дБ; PIM3 ≤−150 (IM 2×43 дБм); мощность 60 Вт средняя, 500 Вт пиковая (тракт TX — антенна); IP67.
Область применения
- Ретрансляторы радиосвязи и базовые станции: ДУ-700+2100-4Т обеспечивает работу на приём и передачу через одну антенну.
- Монтаж ДУ-700+2100-4Т на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | B28: 703–748/758–803 + B1: 1920–1980/2110–2170 МГц |
| Вносимые потери | B28 ≤0,65–1,4 / B1 ≤0,67–1,3 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | B28 ≥95, B1 ≥80 дБ |
| PIM3 | ≤−150 (IM 2×43 дБм) |
| Мощность | 60 Вт средняя, 500 Вт пиковая (тракт TX — антенна) |
| Волновое сопротивление | 50 Ом |
| Порты | 4.3-10 female (ANT) / P-SMP |
| Габариты | 516,9×409,7×47 мм |
| Масса | 10 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+85 °C |
| Исполнение | IP67 |
| Поставка | под заказ (OEM) |
Подбор под проект
- Сверьте частоты вашей сети с полосами ДУ-700+2100-4Т: 703–748 / 758–803 / 1920–1980 / 2110–2170 МГц.
- Подавление или развязка ДУ-700+2100-4Т — B28 ≥95, B1 ≥80 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-700+2100-4Т в полосе — B28 ≤0,65–1,4 / B1 ≤0,67–1,3 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ДУ-700+2100-4Т — 60 Вт средняя, 500 Вт пиковая (тракт TX — антенна); для нескольких несущих считают сумму.
- Интермодуляция ДУ-700+2100-4Т: PIM3 ≤−150 (IM 2×43 дБм).
- Температура эксплуатации ДУ-700+2100-4Т: −40…+85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-700+2100-4Т под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-700+2100-4Т на другие частоты?
Полосы ДУ-700+2100-4Т заданы при изготовлении: 703–748 / 758–803 / 1920–1980 / 2110–2170 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-700+2100-4Т отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-700+2100-4Т разделяет приём и передачу внутри одной пары частот одной системы.
