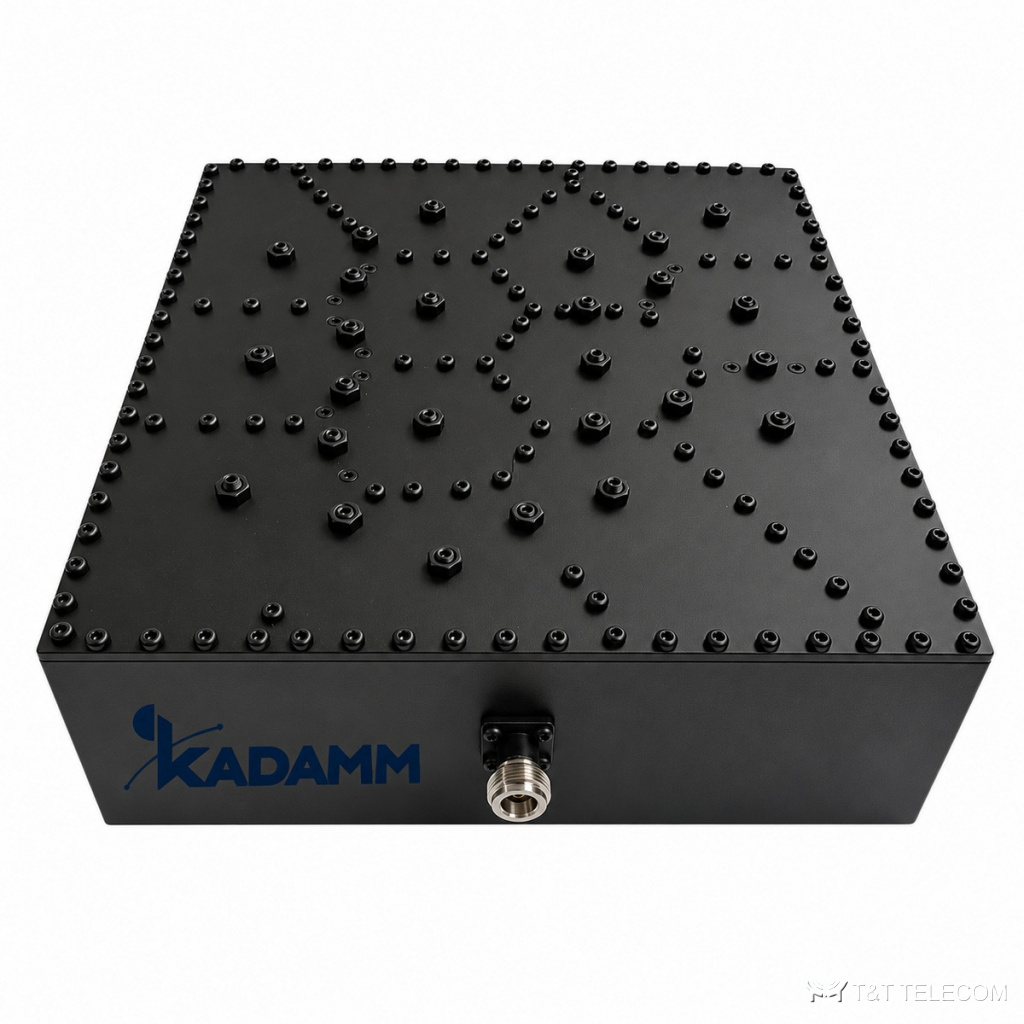

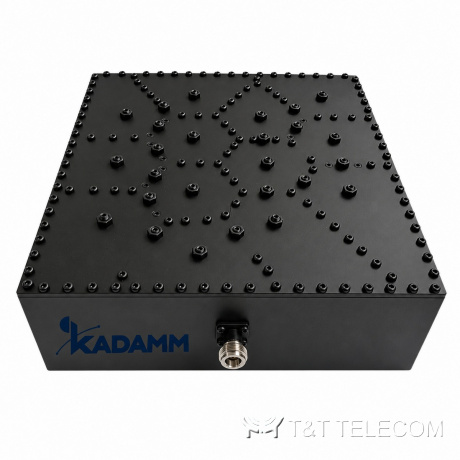

Дуплексер KADAMM ДУ-460/483 — 460,35–463,175 и 483,1625–483,3 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-460/483 — дуплексер на 460,35–463,175 / 483,163–483,3 МГц. Через ДУ-460/483 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Ключевые данные ДУ-460/483: потери ≤2,0 дБ; развязка канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц; мощность 25 Вт (непрерывная); разъёмы N; IP60, для помещений.
Где применяют
- Ретрансляторы радиосвязи и базовые станции: ДУ-460/483 обеспечивает работу на приём и передачу через одну антенну.
- Наружная установка: исполнение ДУ-460/483 — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 460,35–463,175 и 483,1625–483,3 МГц |
| Вносимые потери | ≤2,0 дБ |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / изоляция | канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 25 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ДУ-460/483 | 460,35–463,175 + 483,1625–483,3 МГц | ≤2,0 дБ | возвратные потери ≥20 дБ | 25 Вт |
Как подобрать
- Полосы ДУ-460/483 (460,35–463,175 / 483,163–483,3 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ДУ-460/483 — канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-460/483 в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ДУ-460/483 — 25 Вт (непрерывная); для нескольких несущих считают сумму.
- Под разъёмы ДУ-460/483 (N) готовят джамперы того же типа.
- Температура эксплуатации ДУ-460/483: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-460/483 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-460/483?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-460/483 на другие частоты?
Полосы ДУ-460/483 заданы при изготовлении: 460,35–463,175 / 483,163–483,3 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-460/483 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-460/483 разделяет приём и передачу внутри одной пары частот одной системы.
