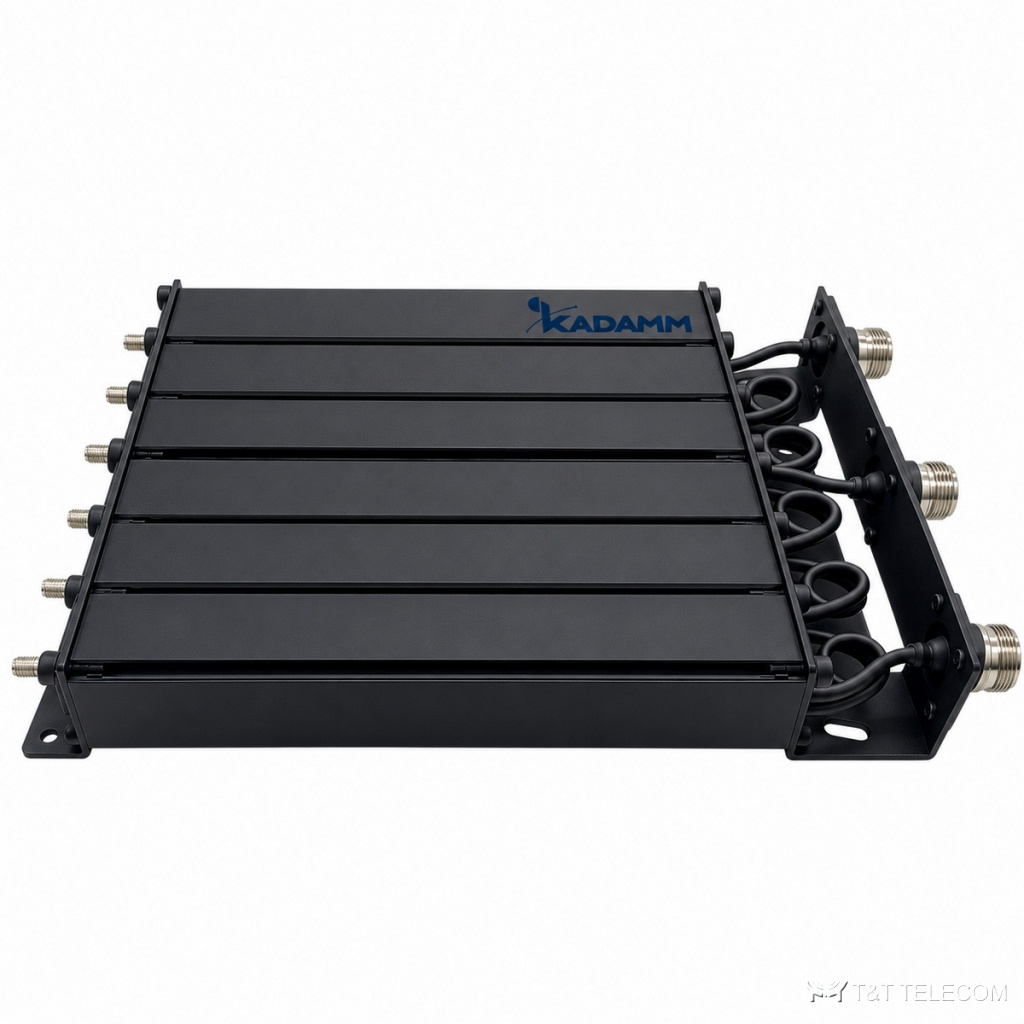

Дуплексер KADAMM ДУ-450/470 — 450–470 МГц, разнос 5–20 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-450/470 — дуплексер на 450–470 МГц. Через ДУ-450/470 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Основное по ДУ-450/470: потери не более 1,2–1,5 дБ (по исполнению); развязка ≥75 дБ; мощность 50 Вт средняя; разъёмы N.
Где применяют
- Полосы ДУ-450/470 охватывают LTE-450.
- Ретрансляторы радиосвязи и базовые станции: ДУ-450/470 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Разнос частот | 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12) |
| Полоса канала | ±100 кГц / ±400 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,35 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
Состав серии
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-450/470-5 | 5–7 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
| KADAMM ДУ-450/470-7 | 7–12 МГц | ±400 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
| KADAMM ДУ-450/470-12 | 12–20 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 50 Вт | 1,5 кг | 225×190×40 мм |
Подбор под проект
- Сверьте частоты вашей сети с полосами ДУ-450/470: 450–470 МГц.
- Избирательность ДУ-450/470: ≥75 дБ.
- Вносимые потери ДУ-450/470 в полосе — не более 1,2–1,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-450/470 — не выше 50 Вт средняя.
- Разъёмы ДУ-450/470 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДУ-450/470: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-450/470 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-450/470?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-450/470 на другие частоты?
Полосы ДУ-450/470 заданы при изготовлении: 450–470 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-450/470 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-450/470 разделяет приём и передачу внутри одной пары частот одной системы.
