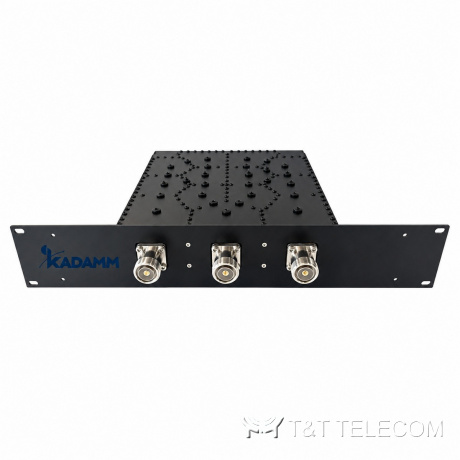

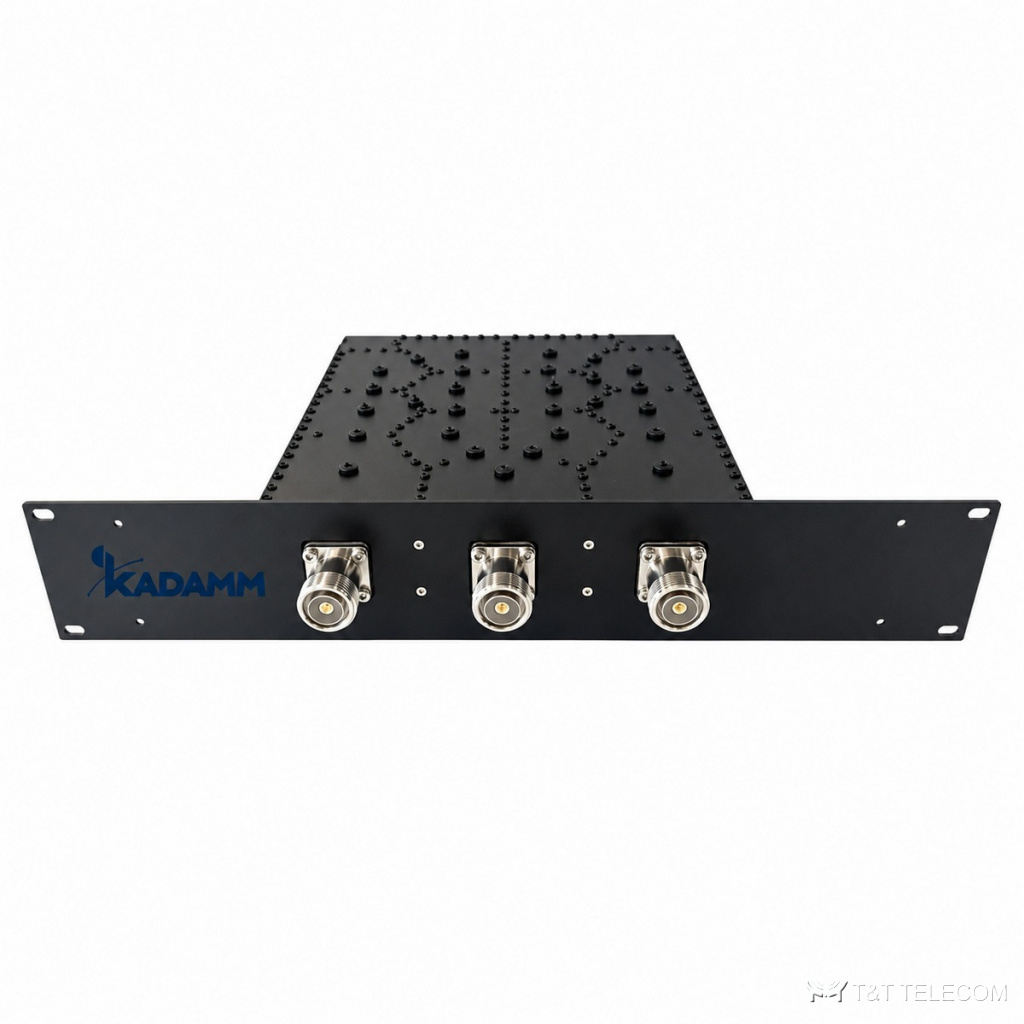

Дуплексер KADAMM ДУ-450/465 — 450–455 и 460–465 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-450/465 — дуплексер на 450–455 / 460–465 МГц. Через ДУ-450/465 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Ключевые данные ДУ-450/465: потери ≤1,0 дБ; развязка ≥60 дБ; мощность 50 Вт средняя на порт; разъёмы N; IP60, для помещений.
Для каких систем подходит
- Транкинговые и конвенциональные радиосети: ДУ-450/465 устанавливают между ретранслятором и антенной.
- Наружная установка: исполнение ДУ-450/465 — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 450–455 и 460–465 МГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
Состав серии
| Артикул | Полосы | Потери | Развязка | Согласование | Мощность |
|---|---|---|---|---|---|
| KADAMM ДУ-450/465 | 450–455 + 460–465 МГц | ≤1,0 дБ | ≥60 дБ | КСВН ≤1,30 | 50 Вт |
На что смотреть при выборе
- Полосы ДУ-450/465 (450–455 / 460–465 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-450/465: ≥60 дБ.
- Вносимые потери ДУ-450/465 в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-450/465 — не выше 50 Вт средняя на порт.
- Под разъёмы ДУ-450/465 (N) готовят джамперы того же типа.
- Температура эксплуатации ДУ-450/465: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДУ-450/465 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-450/465?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-450/465 на другие частоты?
Полосы ДУ-450/465 заданы при изготовлении: 450–455 / 460–465 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-450/465 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-450/465 разделяет приём и передачу внутри одной пары частот одной системы.
