Дуплексер KADAMM ДУ-400/520 — 400–520 МГц, разнос 1,5–20 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

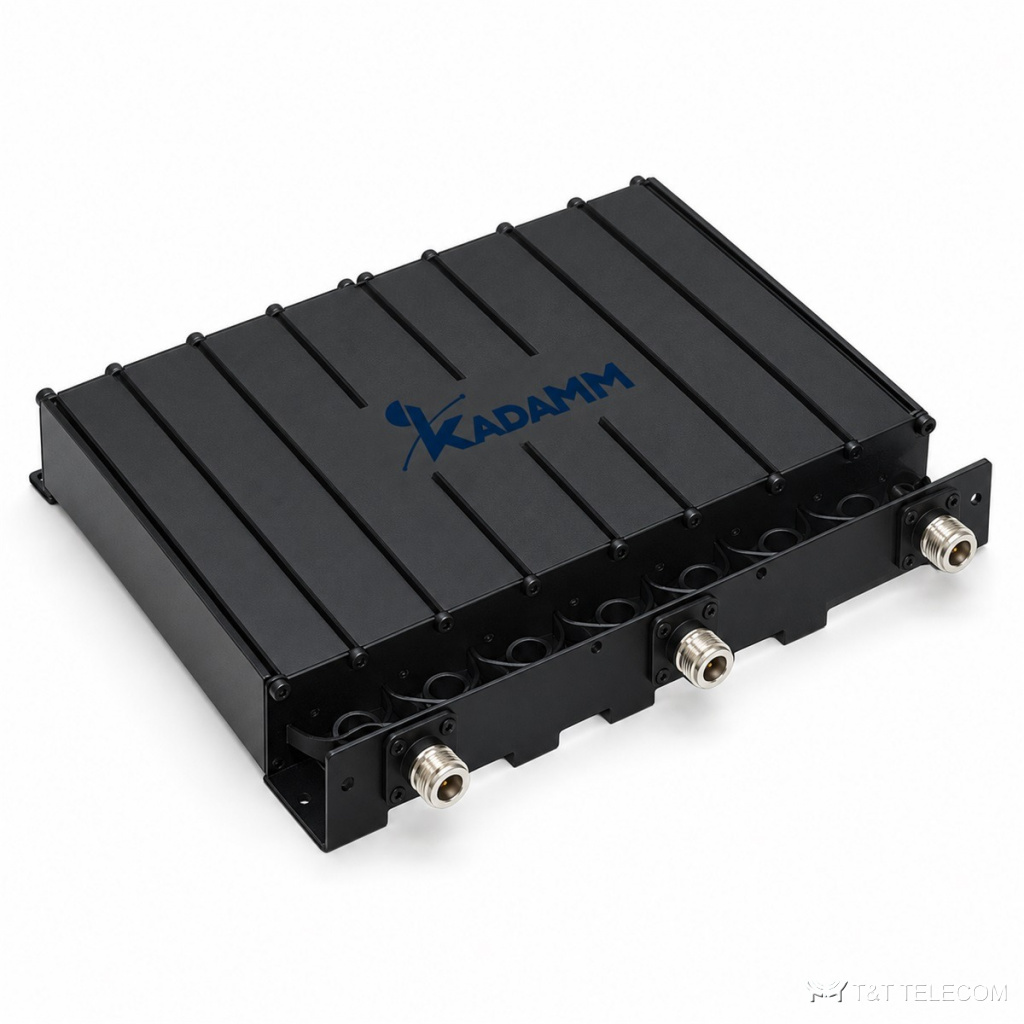

KADAMM ДУ-400/520 — дуплексер, 400–520 МГц. Дуплексная схема ДУ-400/520 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Параметры ДУ-400/520 коротко: потери не более 1,0–2,0 дБ (по исполнению); развязка ≥75 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Область применения
- Через ДУ-400/520 проходят LTE-450, радиосвязь 400–470 МГц.
- Ретрансляторы радиосвязи и базовые станции: ДУ-400/520 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–520 МГц |
| Разнос частот | 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90) |
| Вносимые потери | не более 1,0–2,0 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения и артикулы для заказа
| Артикул | Разнос | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-400/520-5-10 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 0,8 кг | 118×154×32 мм |
| KADAMM ДУ-400/520-5-30 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,2 кг | 228×154×32 мм |
| KADAMM ДУ-400/520-4-50 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,7 кг | 228×190×40 мм |
| KADAMM ДУ-400/520-4-100 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 2,3 кг | 228×252×39 мм |
| KADAMM ДУ-400/520-3-350-75 | от 3 МГц | ≤2,0 дБ при разносе 3 МГц | ≥75 дБ | ≤1,30 | 350 Вт | 6,5 кг | 418×360×110 мм |
| KADAMM ДУ-400/520-3-350-80 | от 3 МГц | ≤1,0 дБ при разносе 5 МГц | ≥80 дБ | ≤1,30 | 350 Вт | 8 кг | 300×360×300 мм |
| KADAMM ДУ-400/520-1,5-350-90 | от 1,5 МГц | ≤2,0 дБ при разносе 1,5 МГц | ≥90 дБ | ≤1,30 | 350 Вт | 10 кг | 320×360×212 мм |
На что смотреть при выборе
- Полосы ДУ-400/520 (400–520 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ДУ-400/520 — ≥75 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-400/520 в полосе — не более 1,0–2,0 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-400/520 — не выше по исполнению, см. таблицу.
- Разъёмы ДУ-400/520 — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-400/520 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-400/520 на другие частоты?
Полосы ДУ-400/520 заданы при изготовлении: 400–520 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-400/520 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-400/520 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-400/520?
N; другие исполнения — уточняйте при заказе.
