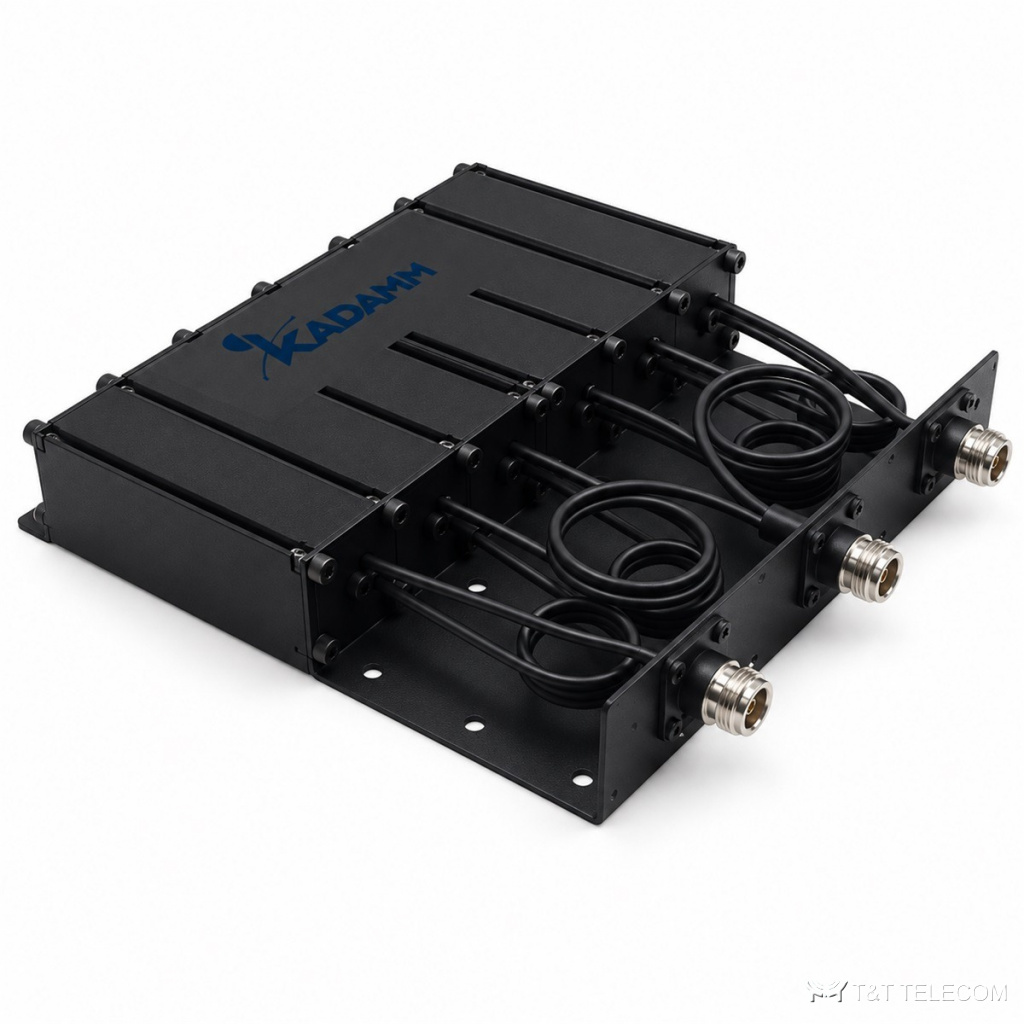

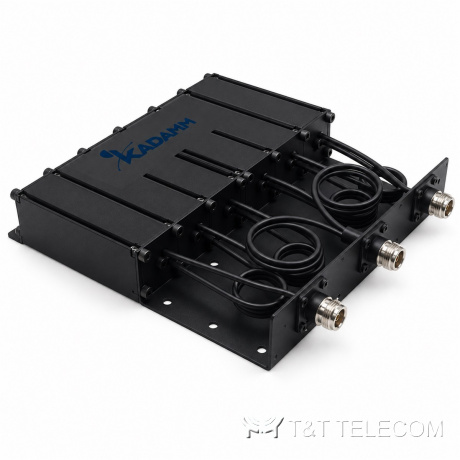

KADAMM ДУ-330/400 — дуплексер на 330–400 МГц. Дуплексная схема ДУ-330/400 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Параметры ДУ-330/400 коротко: потери ≤1,2 дБ; развязка ≥75 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Где применяют
- Транкинговые и конвенциональные радиосети: ДУ-330/400 устанавливают между ретранслятором и антенной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–400 МГц |
| Разнос частот | 5–20 МГц (ДУ-330/400-5-10), 5–20 МГц (ДУ-330/400-5-30), 4–20 МГц (ДУ-330/400-4-50), 4–20 МГц (ДУ-330/400-4-100) |
| Вносимые потери | ≤1,2 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
Состав серии
| Артикул | Разнос | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-330/400-5-10 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 0,8 кг | 118×154×32 мм |
| KADAMM ДУ-330/400-5-30 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,5 кг | 268×154×32 мм |
| KADAMM ДУ-330/400-4-50 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,8 кг | 270×190×40 мм |
| KADAMM ДУ-330/400-4-100 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 2,8 кг | 270×252×39 мм |
Подбор под проект
- Полосы ДУ-330/400 (330–400 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ДУ-330/400 — ≥75 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-330/400 в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-330/400 — не выше по исполнению, см. таблицу.
- Под разъёмы ДУ-330/400 (N) готовят джамперы того же типа.
- Температура эксплуатации ДУ-330/400: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-330/400 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-330/400?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-330/400 на другие частоты?
Полосы ДУ-330/400 заданы при изготовлении: 330–400 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-330/400 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-330/400 разделяет приём и передачу внутри одной пары частот одной системы.
