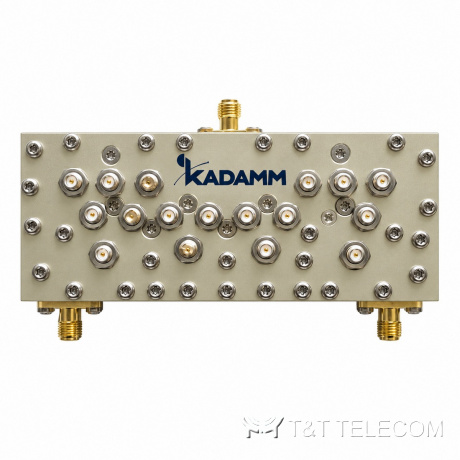

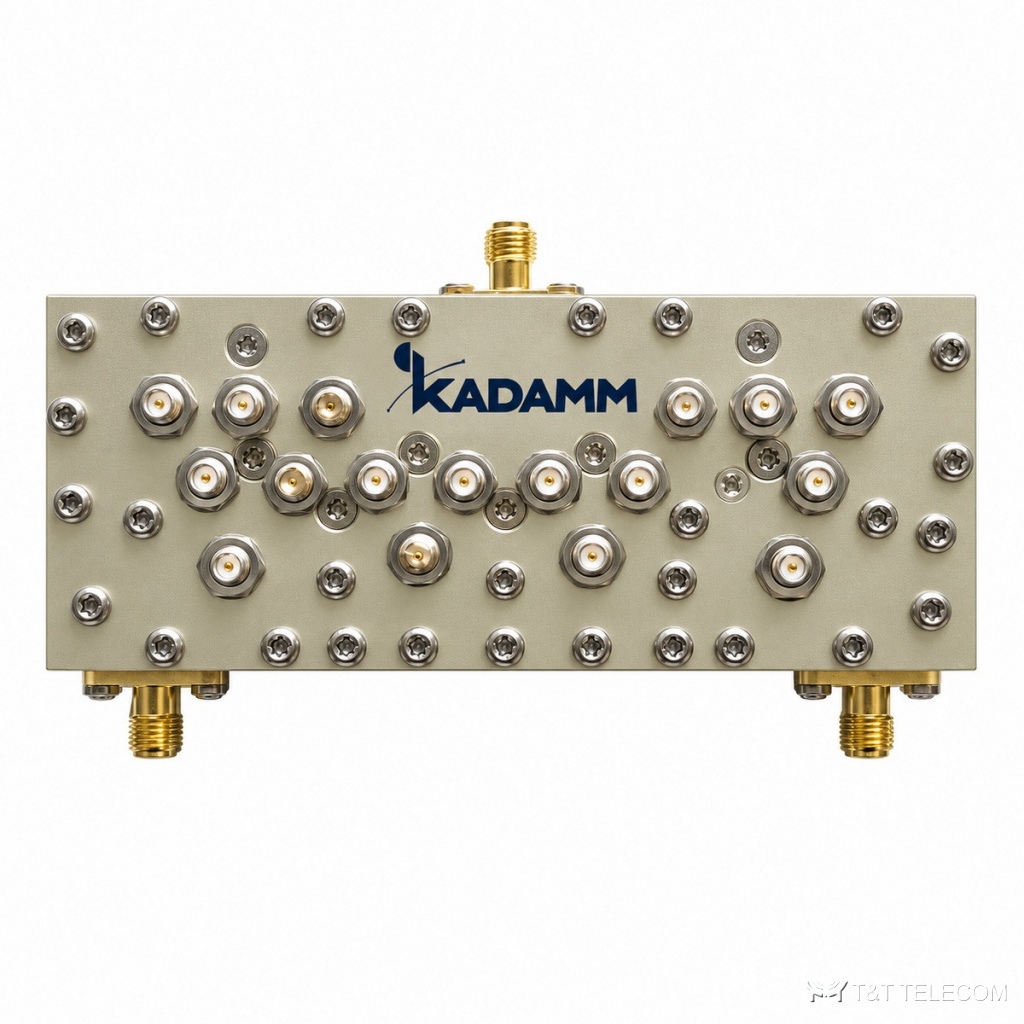

Дуплексер KADAMM ДУ-2560/2690 — 2560–2590 и 2670–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-2560/2690 — дуплексер, 2560–2590 / 2670–2690 МГц. ДУ-2560/2690 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Параметры ДУ-2560/2690 коротко: потери ≤1,5 дБ; развязка ≥70 дБ; мощность 10 Вт (максимальная); разъёмы SMA.
Где применяют
- Ретрансляторы радиосвязи и базовые станции: ДУ-2560/2690 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 2560–2590 и 2670–2690 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка | ≥70 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 10 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +65 °C |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Развязка | Согласование | Мощность |
|---|---|---|---|---|---|
| KADAMM ДУ-2560/2690 | 2560–2590 + 2670–2690 МГц | ≤1,5 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 10 Вт |
Как подобрать
- Полосы ДУ-2560/2690 (2560–2590 / 2670–2690 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ДУ-2560/2690 — ≥70 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-2560/2690 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-2560/2690 — не выше 10 Вт (максимальная).
- Разъёмы ДУ-2560/2690 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДУ-2560/2690: −20 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДУ-2560/2690 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-2560/2690 на другие частоты?
Полосы ДУ-2560/2690 заданы при изготовлении: 2560–2590 / 2670–2690 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-2560/2690 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-2560/2690 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-2560/2690?
Sma; другие исполнения — уточняйте при заказе.
