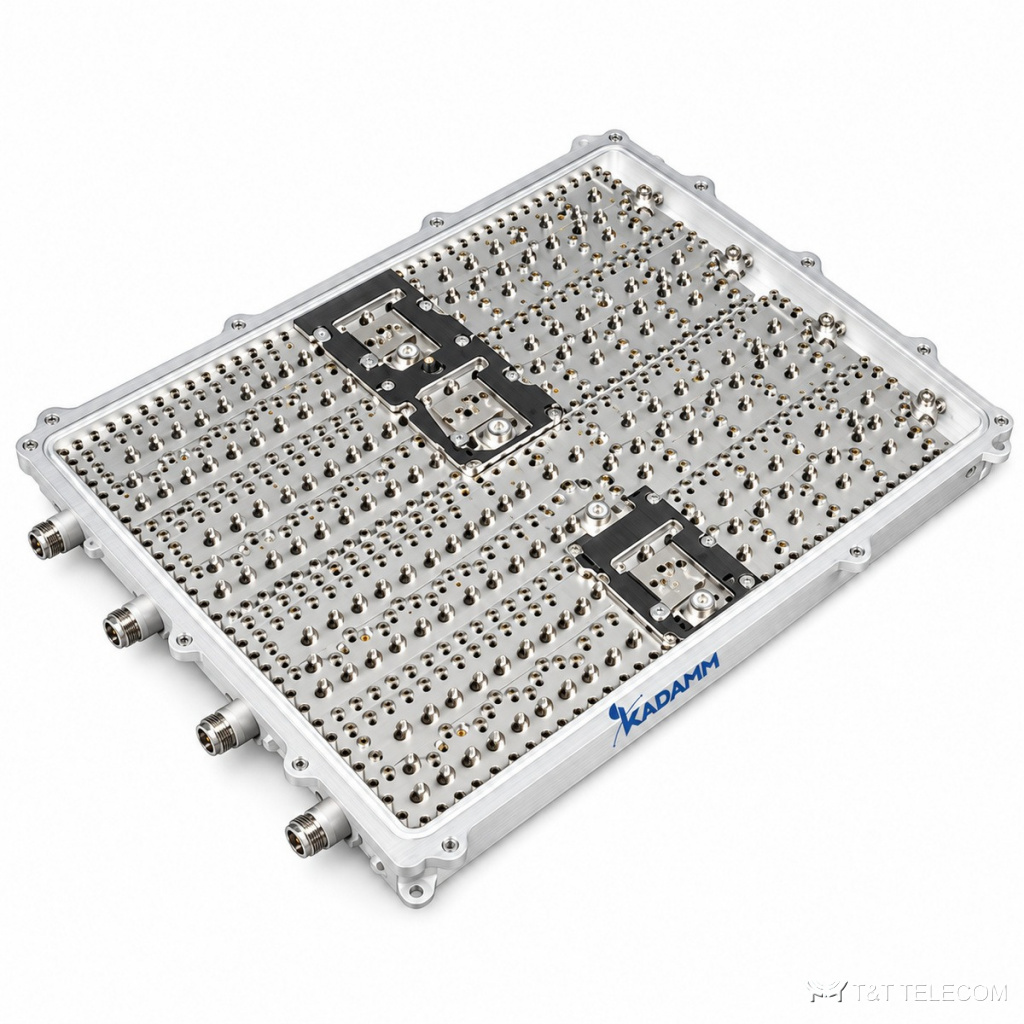

KADAMM ДУ-2100 — дуплексер, 1920–1980 / 2110–2170 МГц. Через ДУ-2100 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Основное по ДУ-2100: потери ≤0,7 дБ (центр), ≤1,5 (край); развязка заграждение ≥85 дБ; PIM3 ≤−150 (IM 2×20 Вт); мощность до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна); IP67.
Область применения
- Транкинговые и конвенциональные радиосети: ДУ-2100 устанавливают между ретранслятором и антенной.
- Наружная установка: исполнение ДУ-2100 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤0,7 дБ (центр), ≤1,5 (край) |
| Возвратные потери | ≥20 дБ (КСВН ≤1,23) |
| Подавление / изоляция | заграждение ≥85 дБ |
| PIM3 | ≤−150 (IM 2×20 Вт) |
| Мощность | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) |
| Волновое сопротивление | 50 Ом |
| Порты | P-SMP / 4.3-10 female (ANT) |
| Габариты | 517×410×49 мм |
| Масса | 10 кг |
| Монтаж | труба/стена |
| Температура эксплуатации | −40…+55 °C |
| Исполнение | IP67 |
| Поставка | под заказ (OEM) |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ДУ-2100: 1920–1980 / 2110–2170 МГц.
- Избирательность ДУ-2100: заграждение ≥85 дБ.
- Вносимые потери ДУ-2100 в полосе — ≤0,7 дБ (центр), ≤1,5 (край); их учитывают в расчёте уровня.
- Допустимая мощность ДУ-2100 — до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ДУ-2100 он ≤−150 (IM 2×20 Вт).
- Температура эксплуатации ДУ-2100: −40…+55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-2100 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-2100 на другие частоты?
Полосы ДУ-2100 заданы при изготовлении: 1920–1980 / 2110–2170 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-2100 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-2100 разделяет приём и передачу внутри одной пары частот одной системы.
