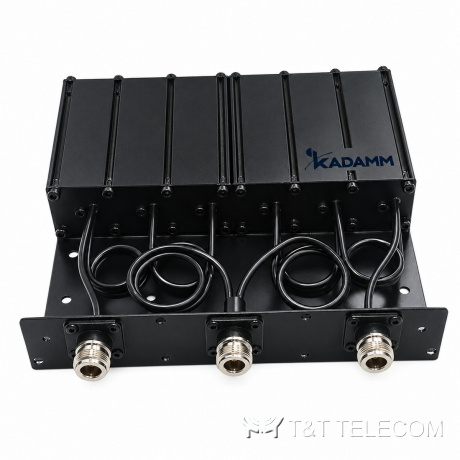

Дуплексер KADAMM ДУ-200/300 — 200–300 МГц, разнос 1–4 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

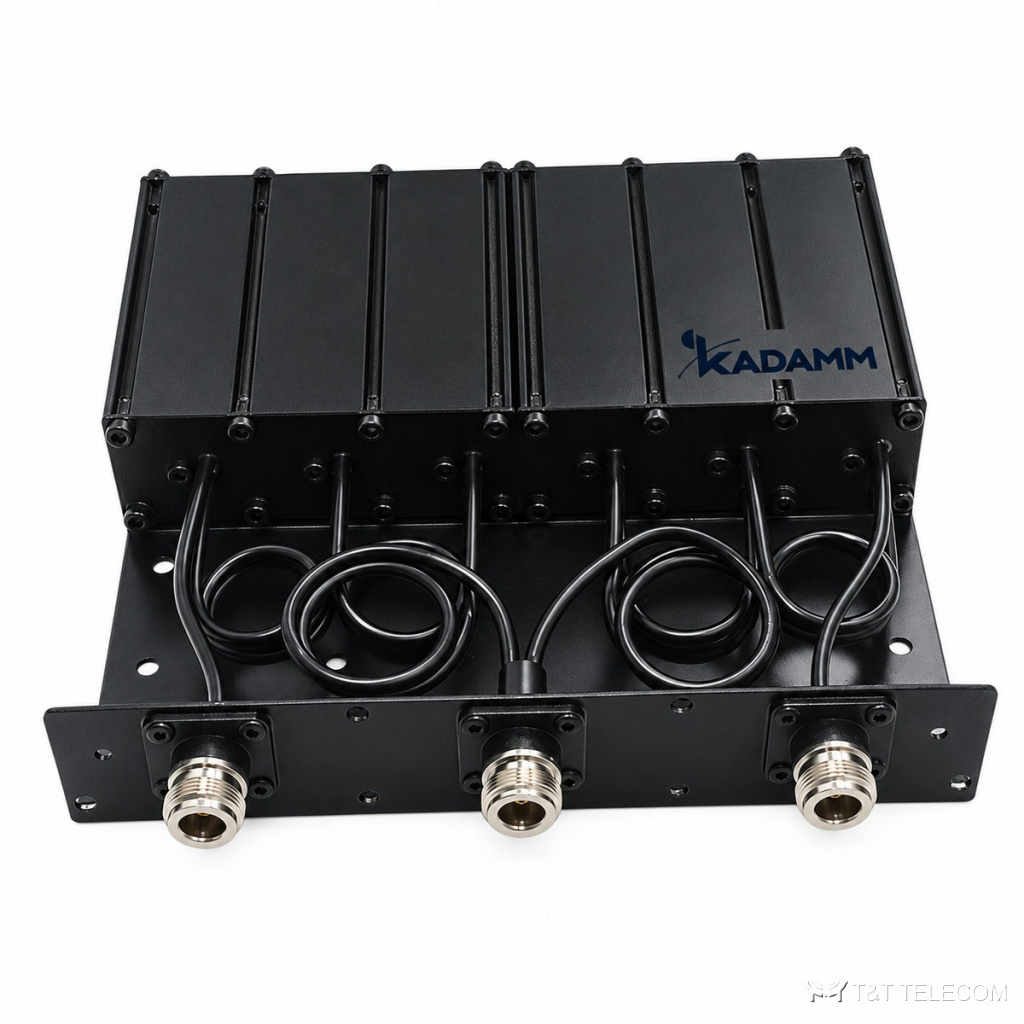

KADAMM ДУ-200/300 — дуплексер на 200–300 МГц. ДУ-200/300 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Параметры ДУ-200/300 коротко: потери ≤1,5 дБ; развязка ≥75 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Как устроена ДУ-200/300
ДУ-200/300 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-200/300 — 200–300 МГц. КСВН ДУ-200/300 — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Разъёмы ДУ-200/300: розетка N.
Вносимые потери ДУ-200/300 — не более 1,5 дБ. Развязка между портами не менее 75 дБ.
Где применяют
- Транкинговые и конвенциональные радиосети: ДУ-200/300 устанавливают между ретранслятором и антенной.
- Для ДУ-200/300: работа приёма и передачи на одну антенну.
- Ретрансляторы и базовые станции радиосетей (ДУ-200/300).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 200–300 МГц |
| Разнос частот | от 4 МГц (ДУ-200/280-4-50), от 1 МГц (ДУ-200/300-1-250-75) |
| Полоса канала | ±200 кГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C (ДУ-200/280-4-50); для остальных исполнений уточняйте у менеджера |
Исполнения и артикулы для заказа
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-200/280-4-50 | от 4 МГц | ±200 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,50 | 50 Вт макс. | 1,6 кг | — |
| KADAMM ДУ-200/300-1-250-75 | от 1 МГц | — | ≤1,5 дБ | ≥75 дБ | ≤1,30 | 250 Вт | 16 кг | 310×390×570 мм |
Подбор под проект
- Полосы ДУ-200/300 (200–300 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-200/300: ≥75 дБ.
- Вносимые потери ДУ-200/300 в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ДУ-200/300 — по исполнению, см. таблицу; для нескольких несущих считают сумму.
- Разъёмы ДУ-200/300 — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-200/300 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-200/300?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-200/300 на другие частоты?
Полосы ДУ-200/300 заданы при изготовлении: 200–300 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-200/300 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-200/300 разделяет приём и передачу внутри одной пары частот одной системы.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ДУ-200/300 — не больше 4 %, остальное уходит в антенну.
