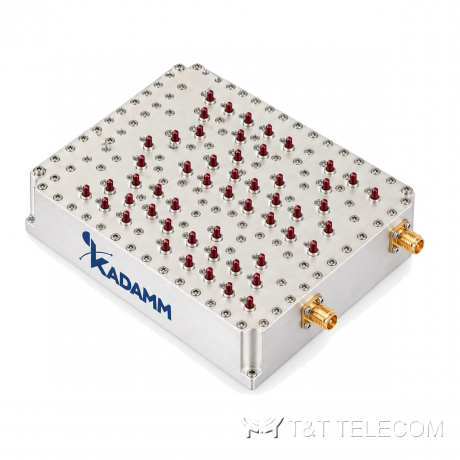

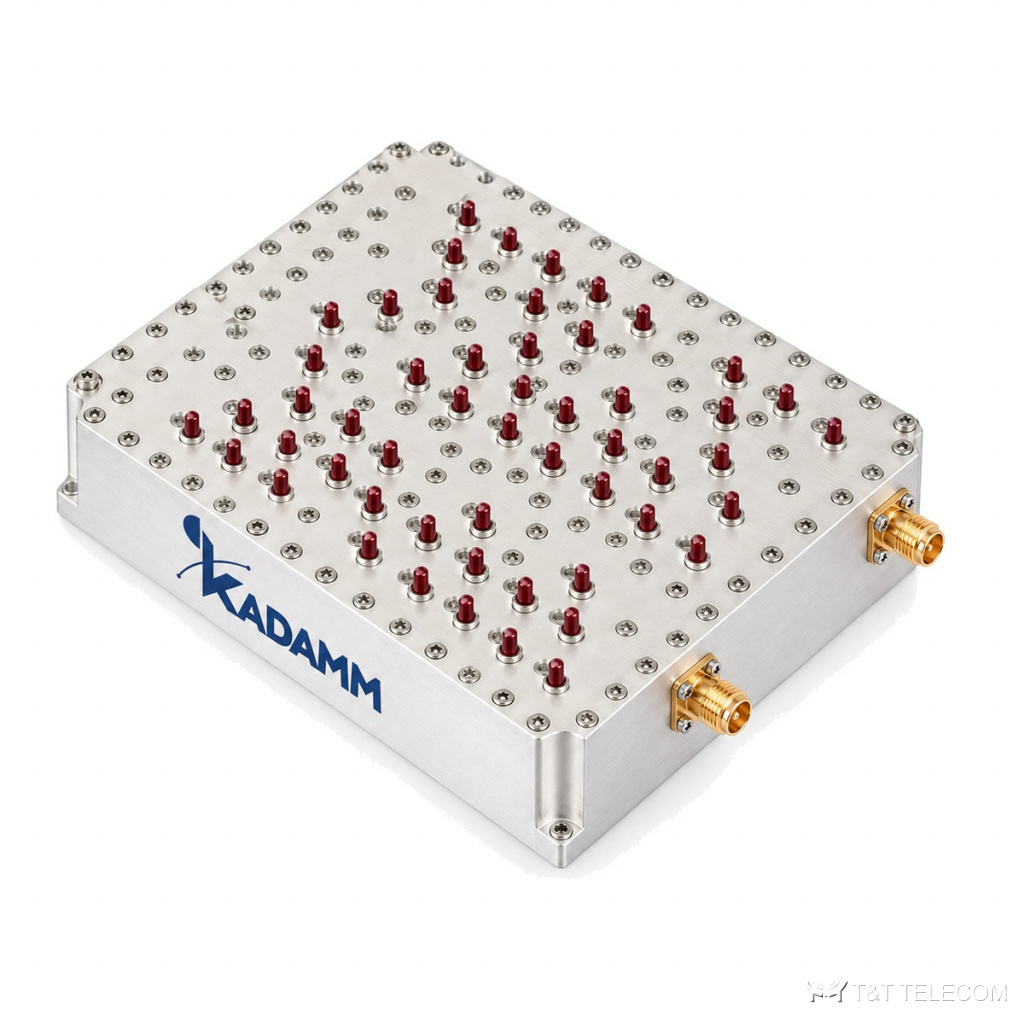

Дуплексер KADAMM ДУ-1800 — RX 1710–1785 / TX 1805–1880 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-1800: дуплексер для полос 1710–1785 / 1805–1880 МГц. ДУ-1800 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Параметры ДУ-1800 коротко: потери ≤1,8 дБ; развязка ≥90–95 дБ; PIM3 ≤−105 (2×43 дБм); мощность тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая; Indoor.
Для каких систем подходит
- Ретрансляторы радиосвязи и базовые станции: ДУ-1800 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | RX 1710–1785 / TX 1805–1880 МГц |
| Вносимые потери | ≤1,8 дБ |
| Возвратные потери | ≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29) |
| Подавление / изоляция | изоляция ≥90–95 дБ |
| PIM3 | ≤−105 (2×43 дБм) |
| Мощность | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Порты | SMA female / RSMP male |
| Габариты | 189×153×50 мм |
| Масса | 1,4 кг |
| Монтаж | внутрь шкафа / стена |
| Температура эксплуатации | −25…+65 °C |
| Исполнение | Indoor |
| Поставка | под заказ (OEM) |
Подбор под проект
- Сверьте частоты вашей сети с полосами ДУ-1800: 1710–1785 / 1805–1880 МГц.
- Подавление или развязка ДУ-1800 — изоляция ≥90–95 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-1800 в полосе — ≤1,8 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-1800 — не выше тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая.
- Интермодуляция ДУ-1800: PIM3 ≤−105 (2×43 дБм).
- Температура эксплуатации ДУ-1800: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | SMA — ГОСТ РВ 51914-2002 (МЭК 169-15); SMP/P-SMP — MIL-STD-348 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-1800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДУ-1800 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-1800 разделяет приём и передачу внутри одной пары частот одной системы.
Можно ли перенастроить ДУ-1800 на другие частоты?
Полосы ДУ-1800 заданы при изготовлении: 1710–1785 / 1805–1880 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
