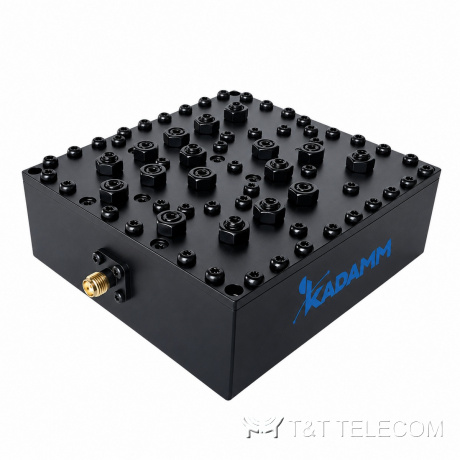

Дуплексер KADAMM ДУ-1710/2155 — 1710–1755 и 2110–2155 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

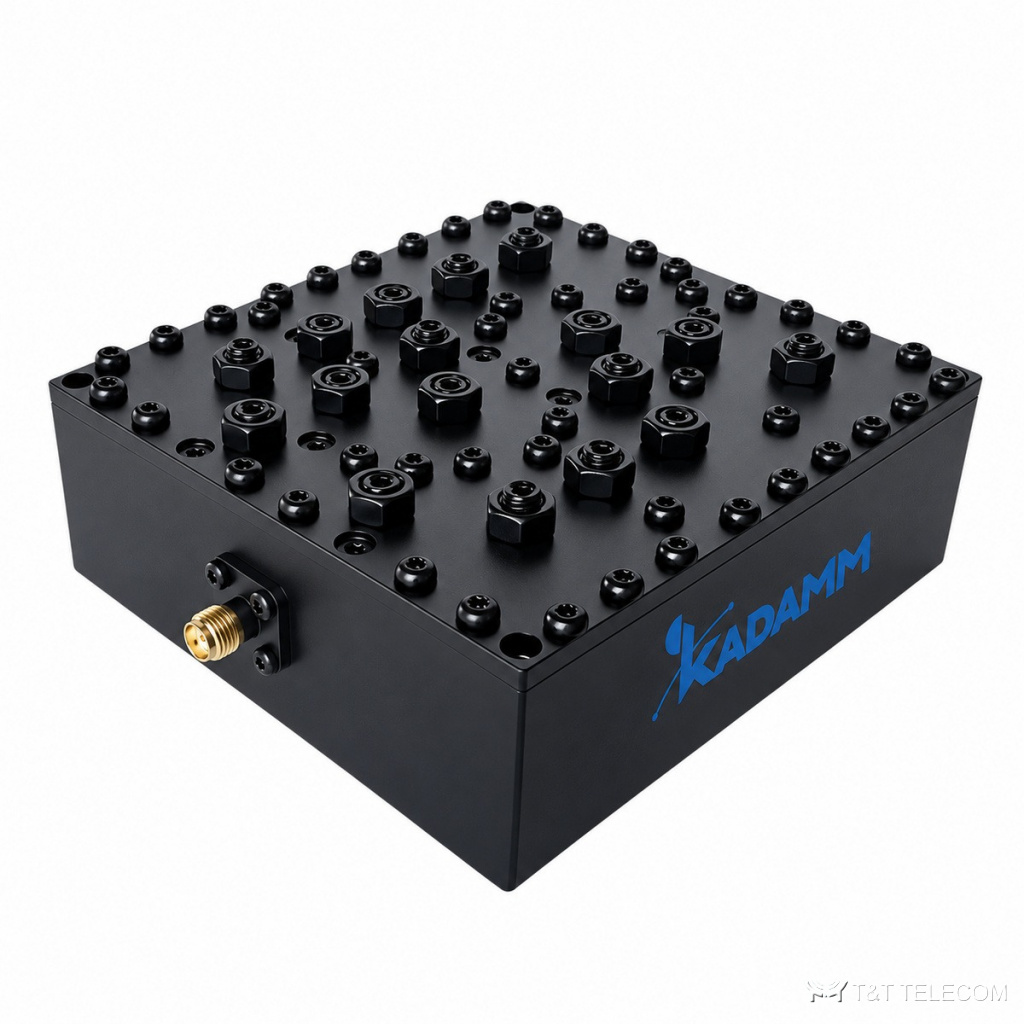

KADAMM ДУ-1710/2155 — дуплексер на 1710–1755 / 2110–2155 МГц. ДУ-1710/2155 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Параметры ДУ-1710/2155 коротко: потери ≤1,2 дБ; развязка ≥60 дБ; мощность 100 Вт (максимальная); разъёмы SMA; IP60, для помещений.
Для каких систем подходит
- Ретрансляторы радиосвязи и базовые станции: ДУ-1710/2155 обеспечивает работу на приём и передачу через одну антенну.
- Монтаж ДУ-1710/2155 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 1710–1755 и 2110–2155 МГц |
| Вносимые потери | ≤1,2 дБ |
| Подавление / изоляция | ≥60 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
| Масса | 0,5 кг |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ДУ-1710/2155 | 1710–1755 + 2110–2155 МГц | ≤1,2 дБ | возвратные потери ≥18 дБ | 100 Вт |
На что смотреть при выборе
- Полосы ДУ-1710/2155 (1710–1755 / 2110–2155 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-1710/2155: ≥60 дБ.
- Вносимые потери ДУ-1710/2155 в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-1710/2155 — не выше 100 Вт (максимальная).
- Под разъёмы ДУ-1710/2155 (SMA) готовят джамперы того же типа.
- Температура эксплуатации ДУ-1710/2155: −30 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-1710/2155 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-1710/2155?
Sma; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-1710/2155 на другие частоты?
Полосы ДУ-1710/2155 заданы при изготовлении: 1710–1755 / 2110–2155 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-1710/2155 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-1710/2155 разделяет приём и передачу внутри одной пары частот одной системы.
