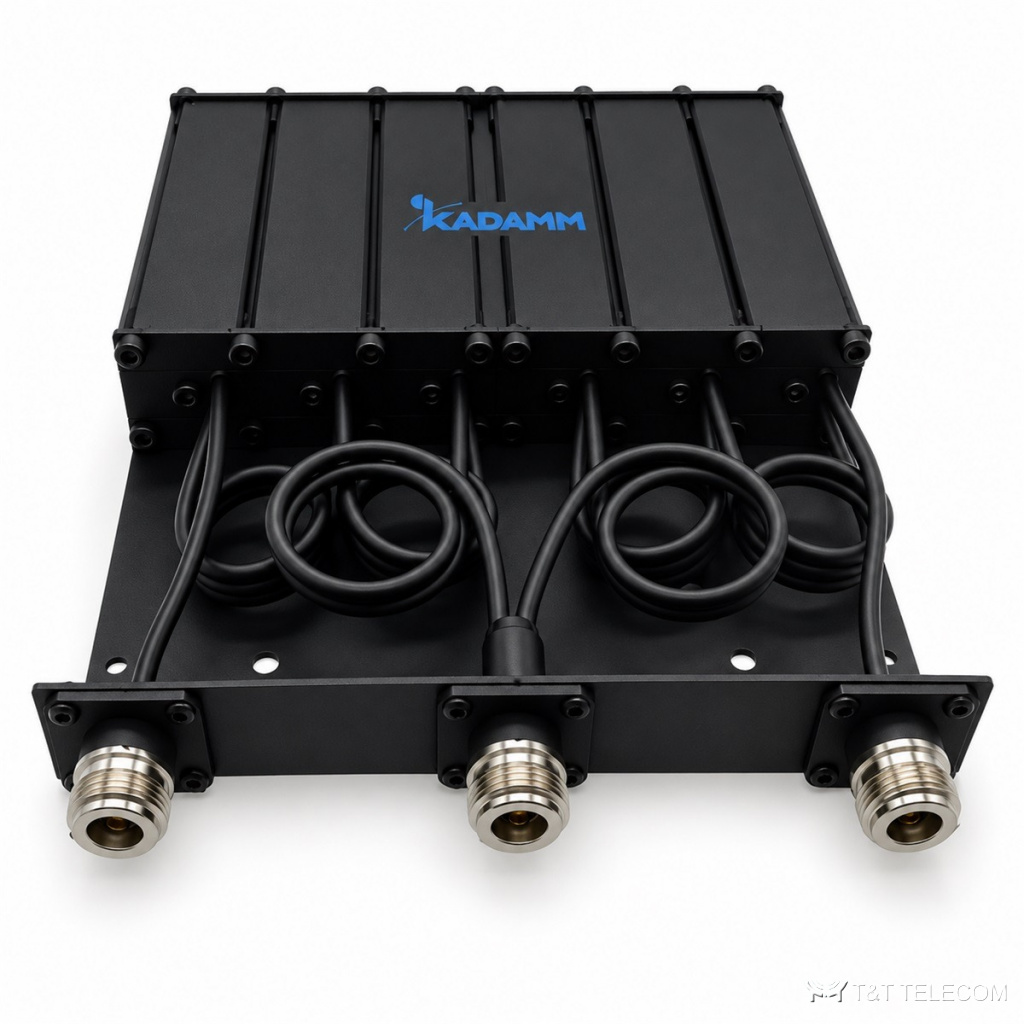

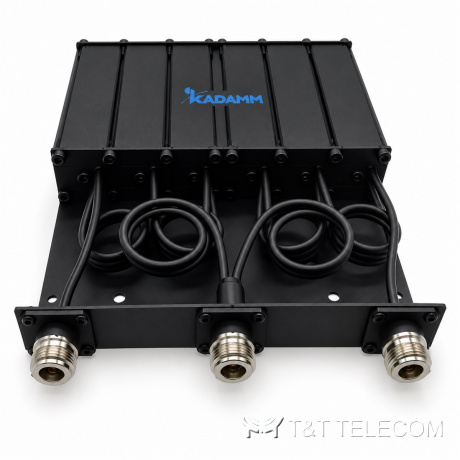

Дуплексер KADAMM ДУ-152/175 — 152–175 МГц, разнос 3,8–15 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-152/175 — дуплексер, 152–175 МГц. Через ДУ-152/175 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Основное по ДУ-152/175: потери не более 1,2–1,5 дБ (по исполнению); развязка ≥75 дБ; мощность 150 Вт максимальная; разъёмы N.
Где применяют
- Транкинговые и конвенциональные радиосети: ДУ-152/175 устанавливают между ретранслятором и антенной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 152–175 МГц |
| Разнос частот | 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6) |
| Полоса канала | ±100 кГц / ±200 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | 150 Вт максимальная |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +70 °C |
Исполнения и артикулы для заказа
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-152/175-3,8 | 3,8–5 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
| KADAMM ДУ-152/175-5 | 5–6 МГц | ±200 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
| KADAMM ДУ-152/175-6 | 6–15 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 150 Вт макс. | 1,5 кг |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ДУ-152/175: 152–175 МГц.
- Избирательность ДУ-152/175: ≥75 дБ.
- Вносимые потери ДУ-152/175 в полосе — не более 1,2–1,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-152/175 — не выше 150 Вт максимальная.
- Под разъёмы ДУ-152/175 (N) готовят джамперы того же типа.
- Температура эксплуатации ДУ-152/175: −40 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-152/175 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-152/175 на другие частоты?
Полосы ДУ-152/175 заданы при изготовлении: 152–175 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-152/175 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-152/175 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-152/175?
N; другие исполнения — уточняйте при заказе.
