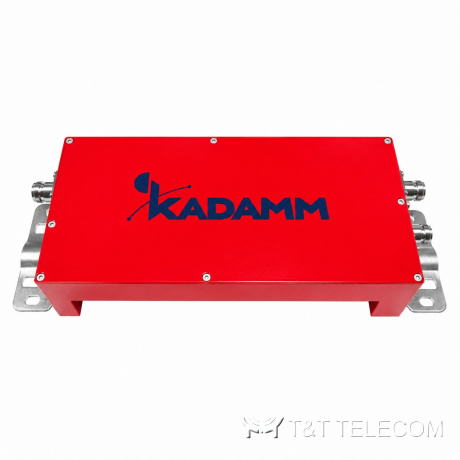

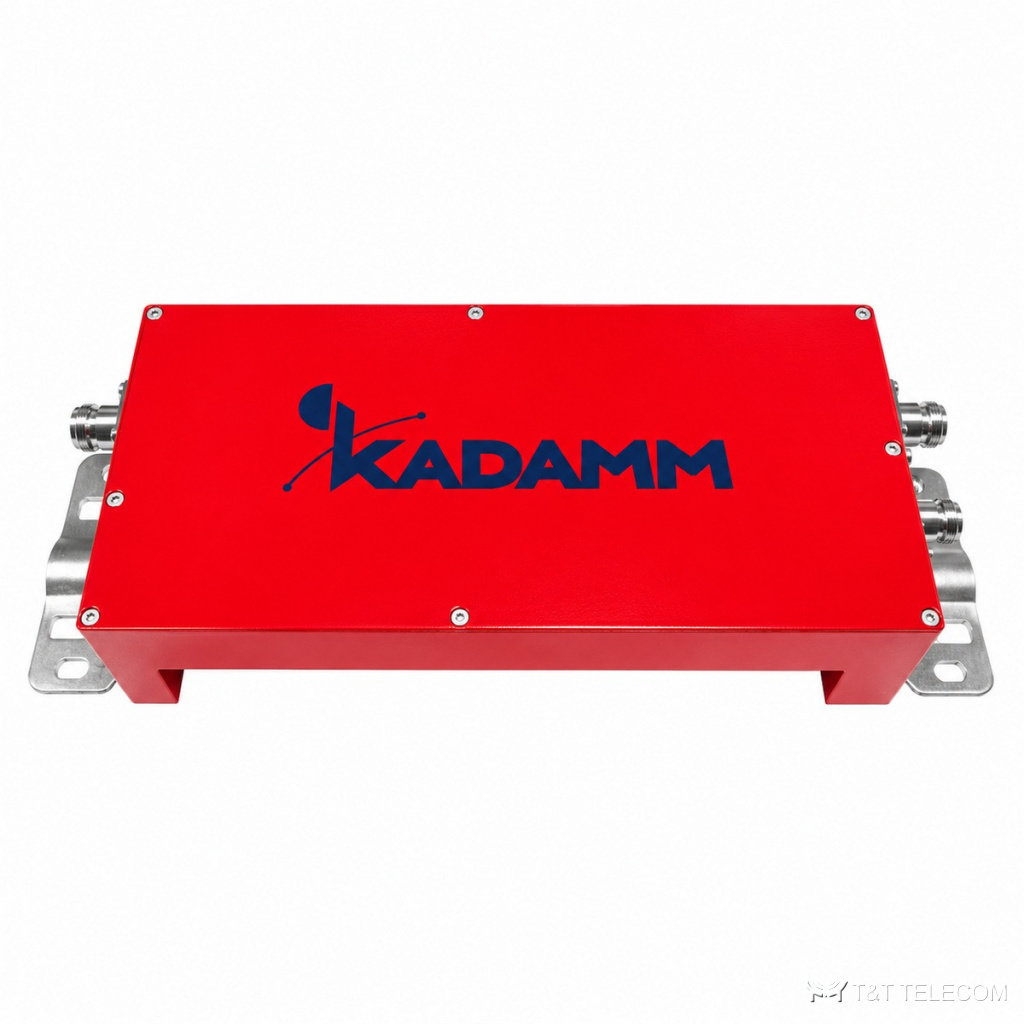

Дуплексер KADAMM ДУ-138/960 — 138–520 / 698–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-138/960 — широкополосный частотный разделитель на два порта: 138–520 МГц и 698–960 МГц. Позволяет пустить профессиональную радиосвязь УКВ/ДМВ и сотовый сигнал нижних полос по одному кабелю и разнести их на концах линии. Мощность 200 Вт, вносимые потери не более 0,5 дБ, подавление соседнего порта не менее 45 дБ, PIM3 до −153 дБн при 2 × 43 дБм, разъёмы N (розетка).
Устройство и принцип работы
ДУ-138/960 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-138/960 — 138–520 / 698–960 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Пассивная интермодуляция ДУ-138/960 — не более −153 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДУ-138/960 — 200 Вт. Разъёмы ДУ-138/960: N (розетка).
Вносимые потери ДУ-138/960 — не более 0,5 дБ. Развязка между портами не менее 45 дБ. Конструкция ДУ-138/960: работает при −25…+60 °C.
Где применяют
- Совмещение радиосвязи 138–520 МГц и сотовой связи 698–960 МГц в одной кабельной линии.
- Системы покрытия зданий, где служебная радиосвязь и сотовая сеть идут через общий фидер.
- Разделение сигналов перед раздельными усилителями или ретрансляторами.
- Для ДУ-138/960: работа приёма и передачи на одну антенну.
- Для ДУ-138/960: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–520 / 698–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥45 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-138/960 | 138–520 / 698–960 | 138–520 / 698–960 | 200 Вт | уточняйте у менеджера | ≤−153 дБн при 2 × 43 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
Как подобрать ДУ-138/960
- Проверьте, что частоты обеих систем попадают в 138–520 и 698–960 МГц.
- Для разделения двух радиочастот одной сети нужен резонаторный дуплексер ДУ-Р, а не этот разделитель.
- Суммарная мощность в общем порту — до 200 Вт.
- Суммарная мощность передатчиков на входе ДУ-138/960 — не выше 200 Вт, с запасом на пиковые значения.
- Если на ДУ-138/960 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДУ-138/960 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн при 2 × 43 дБм?
Чем ниже это значение у ДУ-138/960, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
