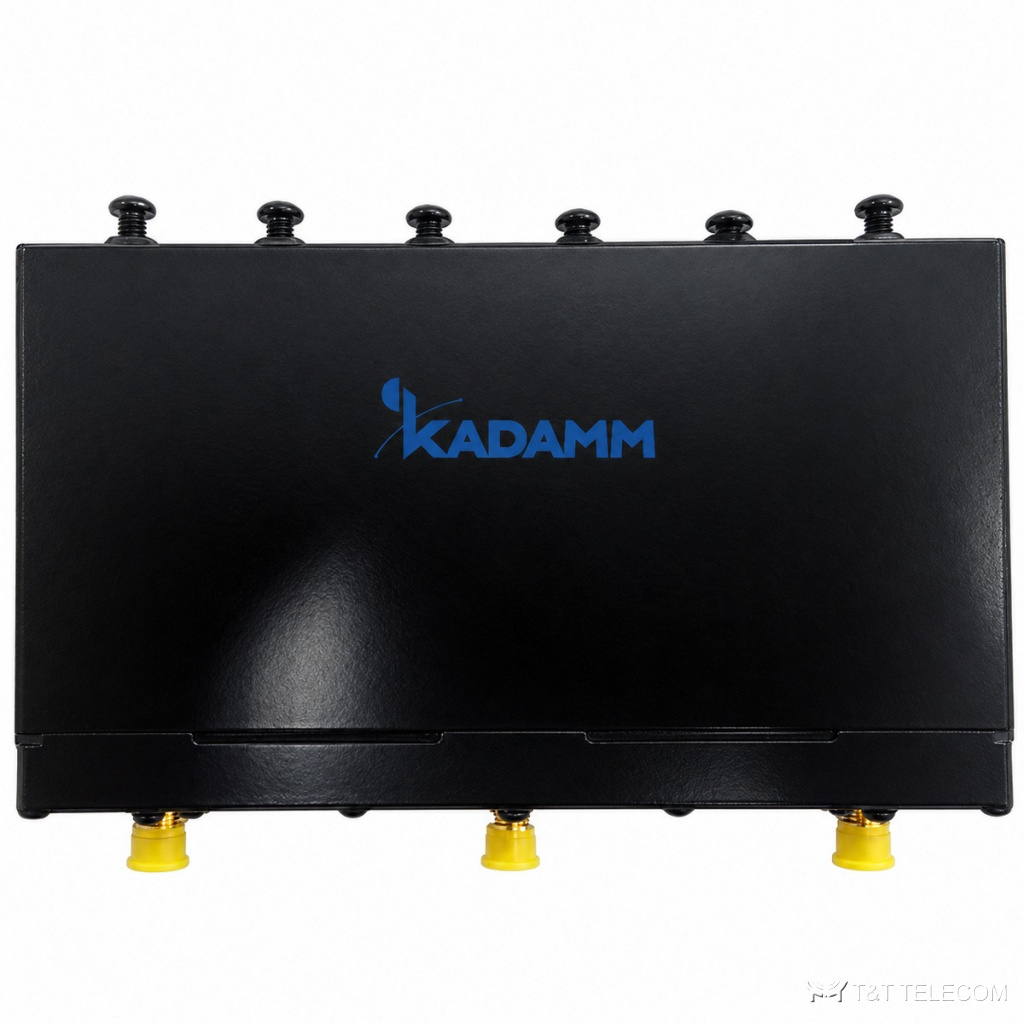

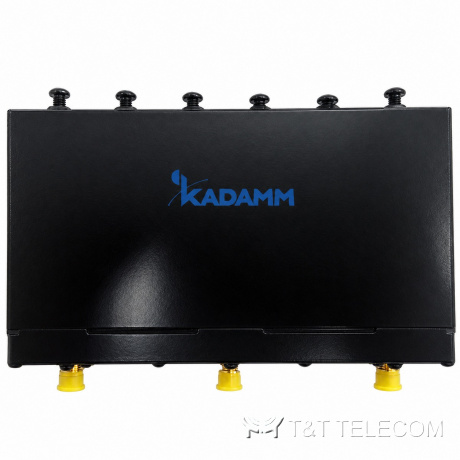

Дуплексер KADAMM ДУ-136/470-SMA — 136–174, 350–470 МГц, разнос 3,8–20 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-136/470-SMA — дуплексер, 136–174 / 350–470 МГц. ДУ-136/470-SMA разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Ключевые данные ДУ-136/470-SMA: потери не более 1,5–2,3 дБ (по исполнению); развязка ≥60 дБ; мощность по исполнению, см. таблицу; разъёмы SMA.
Как устроена ДУ-136/470-SMA
ДУ-136/470-SMA разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-136/470-SMA — 136–174, 350–470 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН ДУ-136/470-SMA — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Разъёмы ДУ-136/470-SMA: розетка SMA. Развязка между портами не менее 60 дБ.
Где применяют
- Через ДУ-136/470-SMA проходят УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Транкинговые и конвенциональные радиосети: ДУ-136/470-SMA устанавливают между ретранслятором и антенной.
- Для ДУ-136/470-SMA: работа приёма и передачи на одну антенну.
- Для ДУ-136/470-SMA: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174, 350–470 МГц |
| Разнос частот | 3,8–12 МГц (ДУ-136/174-3,8-10-SMA), 3,8–20 МГц (ДУ-350/400-3,8-10-SMA), 5–20 МГц (ДУ-400/470-5-10-SMA), 4–15 МГц (ДУ-136/174-4-10-SMA), от 4 МГц (ДУ-136/174-4-50-SMA), 4–15 МГц (ДУ-136/174-4-100-SMA), 10 МГц (ДУ-400/470-10-50-SMA) |
| Полоса канала | ±200…±500 кГц / ±2 МГц / ±100…±1500 кГц / ±500 кГц / ±1 МГц / до 2 МГц / до 3 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,3 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C (ДУ-136/174-3,8-10-SMA); для остальных исполнений уточняйте у менеджера |
Исполнения и артикулы для заказа
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-136/174-3,8-10-SMA | 3,8–12 МГц | ±200…±500 кГц | ≤2,0 дБ | ≥65 дБ | ≤1,50 | 10 Вт макс. | 0,6 кг | 149×93×27 мм |
| KADAMM ДУ-350/400-3,8-10-SMA | 3,8–20 МГц | ±2 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,35 | 10 Вт макс. | 0,5 кг | 83×154×28,5 мм |
| KADAMM ДУ-400/470-5-10-SMA | 5–20 МГц | ±100…±1500 кГц | ≤2,2 дБ | ≥60 дБ | ≤1,35 | 10 Вт макс. | 0,5 кг | 83×154×28,5 мм |
| KADAMM ДУ-136/174-4-10-SMA | 4–15 МГц | ±500 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,30 | 10 Вт макс. | 1 кг | 154×100×35 мм |
| KADAMM ДУ-136/174-4-50-SMA | от 4 МГц | ±1 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,40 | 50 Вт макс. | 1 кг | 100×125×62 мм |
| KADAMM ДУ-136/174-4-100-SMA | 4–15 МГц | до 2 МГц | ≤1,5 дБ | ≥75 дБ | ≤1,50 | 100 Вт макс. | 2,2 кг | 200×260×40 мм |
| KADAMM ДУ-400/470-10-50-SMA | 10 МГц | до 3 МГц | ≤2,3 дБ | ≥65 дБ | ≤1,30 | 50 Вт | — | 172×84×55 мм |
На что смотреть при выборе
- Сверьте частоты вашей сети с полосами ДУ-136/470-SMA: 136–174 / 350–470 МГц.
- Избирательность ДУ-136/470-SMA: ≥60 дБ.
- Вносимые потери ДУ-136/470-SMA в полосе — не более 1,5–2,3 дБ (по исполнению); их учитывают в расчёте уровня.
- Допустимая мощность ДУ-136/470-SMA — по исполнению, см. таблицу; для нескольких несущих считают сумму.
- Под разъёмы ДУ-136/470-SMA (SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-136/470-SMA поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-136/470-SMA на другие частоты?
Полосы ДУ-136/470-SMA заданы при изготовлении: 136–174 / 350–470 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-136/470-SMA отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-136/470-SMA разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-136/470-SMA?
Sma; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ДУ-136/470-SMA — не больше 4 %, остальное уходит в антенну.
