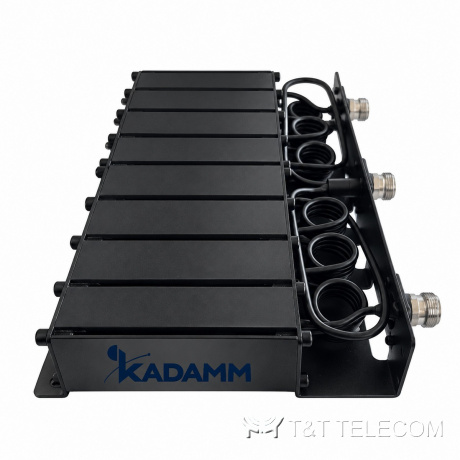

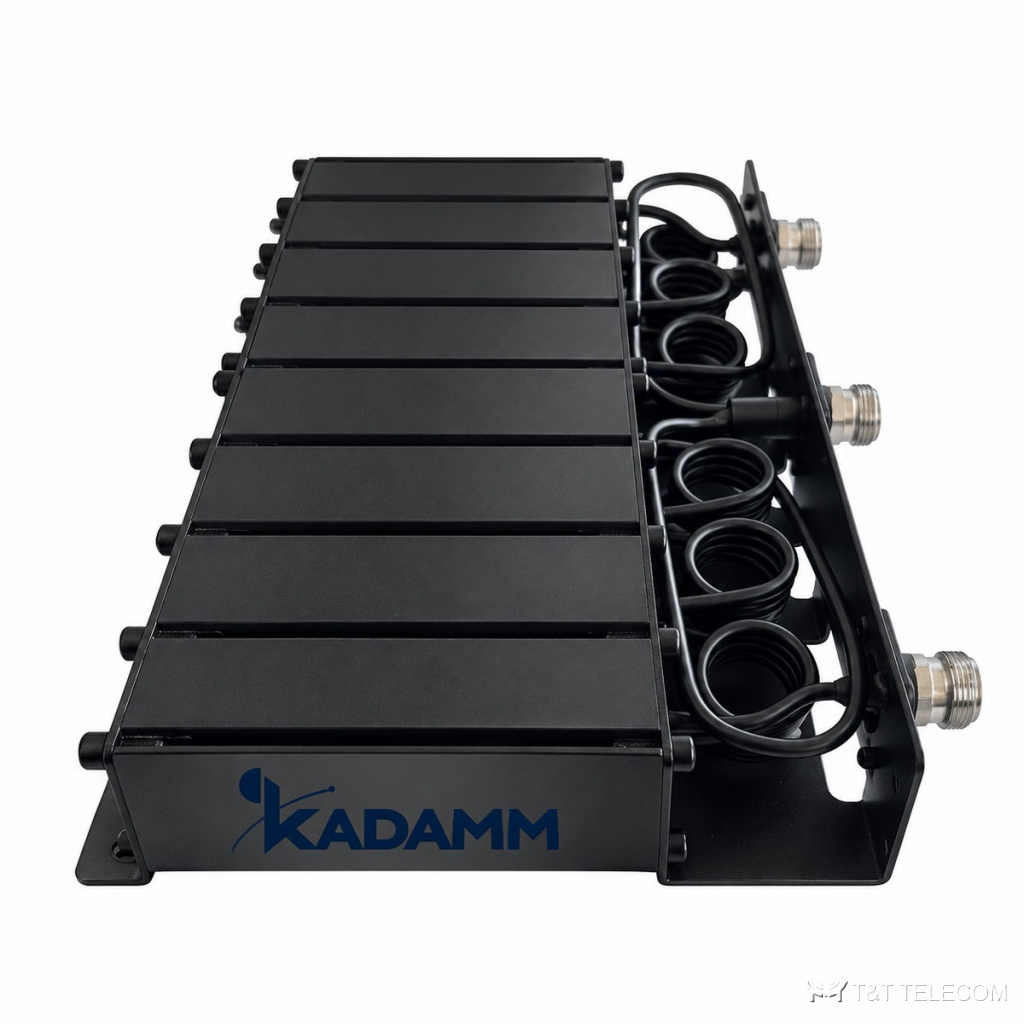

Дуплексер KADAMM ДУ-136/180-2,5 — 136–180 МГц, разнос от 2,5 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-136/180-2,5 — дуплексер, 136–180 МГц. ДУ-136/180-2,5 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Основное по ДУ-136/180-2,5: потери ≤1,0 дБ; развязка ≥75 дБ; мощность 100 Вт максимальная; разъёмы N.
Область применения
- Через ДУ-136/180-2,5 проходят УКВ-радиосвязь 136–174 МГц.
- Транкинговые и конвенциональные радиосети: ДУ-136/180-2,5 устанавливают между ретранслятором и антенной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–180 МГц |
| Разнос частот | от 2,5 МГц (ДУ-136/180-2,5) |
| Полоса канала | ±150 кГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт максимальная |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Масса | 1,7 кг |
Состав серии
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-136/180-2,5 | от 2,5 МГц | ±150 кГц | ≤1,0 дБ | ≥75 дБ | ≤1,30 | 100 Вт макс. | 1,7 кг |
Подбор под проект
- Сверьте частоты вашей сети с полосами ДУ-136/180-2,5: 136–180 МГц.
- Подавление или развязка ДУ-136/180-2,5 — ≥75 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-136/180-2,5 в полосе — ≤1,0 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-136/180-2,5 — не выше 100 Вт максимальная.
- Разъёмы ДУ-136/180-2,5 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ДУ-136/180-2,5: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДУ-136/180-2,5 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-136/180-2,5 на другие частоты?
Полосы ДУ-136/180-2,5 заданы при изготовлении: 136–180 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-136/180-2,5 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-136/180-2,5 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-136/180-2,5?
N; другие исполнения — уточняйте при заказе.
