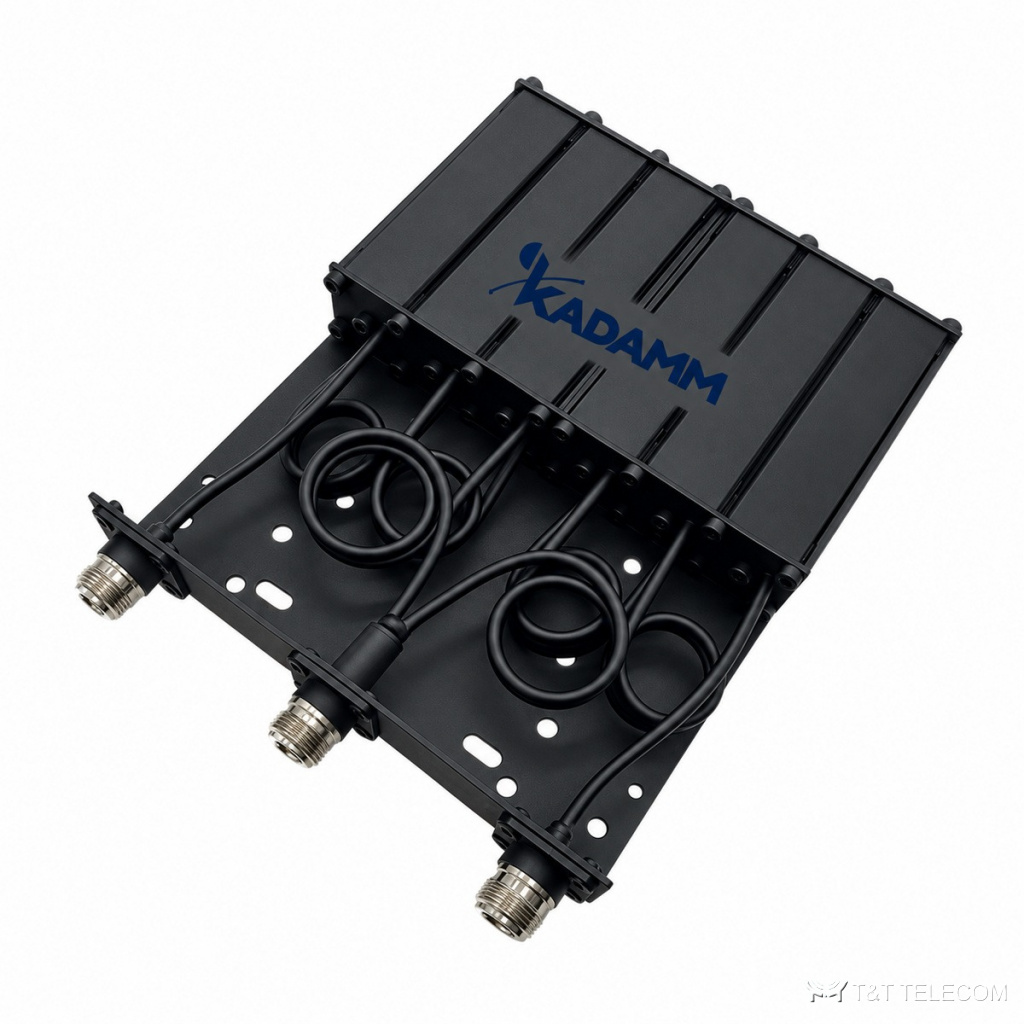

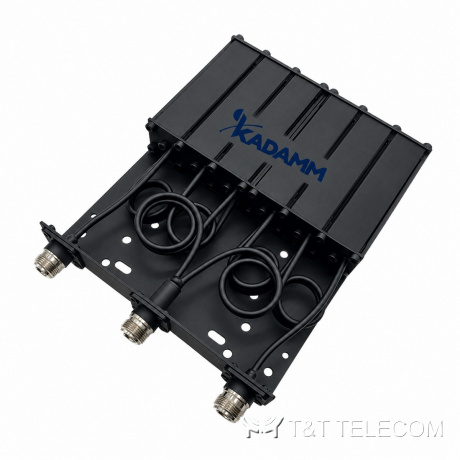

KADAMM ДУ-136/174 — дуплексер на 136–174 МГц. Через ДУ-136/174 ретранслятор или базовая станция ведёт приём и передачу по одному фидеру — фильтры RX и TX развязывают тракты. Параметры ДУ-136/174 коротко: потери не более 1,2–2,0 дБ (по исполнению); развязка ≥65 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Для каких систем подходит
- Диапазоны ДУ-136/174 подходят для: УКВ-радиосвязь 136–174 МГц.
- Ретрансляторы радиосвязи и базовые станции: ДУ-136/174 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Разнос частот | от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200) |
| Полоса канала | ±100 кГц / ±200 кГц / ±1000 кГц / 0,5–1 МГц / 2–3 МГц (по исполнению) |
| Вносимые потери | не более 1,2–2,0 дБ (по исполнению) |
| Развязка | ≥65 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-136/174-0,5 | от 0,5 МГц | — | ≤2,0 дБ | ≥75 дБ | ≤1,30 | 350 Вт макс. | 11,75 кг | 418×660×110 мм |
| KADAMM ДУ-136/174-3,8 | 3,8–5 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| KADAMM ДУ-136/174-5 | 5–6 МГц | ±200 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| KADAMM ДУ-136/174-5,7 | 5,7–10 МГц | ±1000 кГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,8 кг | — |
| KADAMM ДУ-136/174-6 | 6–15 МГц | ±100 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,40 | 50 Вт | 1,5 кг | 216×190×40 мм |
| KADAMM ДУ-136/174-4-10 | 4–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 1 кг | 154×103×32 мм |
| KADAMM ДУ-136/174-4-30 | 4–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,2 кг | 154×220×32 мм |
| KADAMM ДУ-136/174-3-50 | 3–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,6 кг | 218×190×40 мм |
| KADAMM ДУ-136/174-3-100 | 3–6 МГц | — | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 1,8 кг | 173×252×39 мм |
| KADAMM ДУ-136/174-0,5-350-90 | от 0,5 МГц | — | ≤2,0 дБ при разносе 0,6 МГц | ≥90 дБ | ≤1,30 | 350 Вт | 17,5 кг | 320×675×212 мм |
| KADAMM ДУ-136/174-0,5-350-80 | от 0,5 МГц | — | ≤1,5 дБ при разносе 0,6 МГц | ≥80 дБ | ≤1,30 | 350 Вт | 18 кг | 300×680×300 мм |
| KADAMM ДУ-136/174-0,4-350-100 | от 0,4 МГц | — | ≤2,0 дБ при разносе 0,6 МГц | ≥100 дБ | ≤1,30 | 350 Вт | 27 кг | 300×680×450 мм |
| KADAMM ДУ-136/174-4-100 | 4 МГц | 0,5–1 МГц | ≤1,5 дБ | ≥65 дБ | ≤1,30 | 100 Вт | 4 кг | 310×148×148 мм |
| KADAMM ДУ-136/174-4-200 | 4 МГц | 2–3 МГц | ≤1,5 дБ | ≥80 дБ | ≤1,30 | 200 Вт | 7 кг | 310×219×32 мм |
Подбор под проект
- Сверьте частоты вашей сети с полосами ДУ-136/174: 136–174 МГц.
- Избирательность ДУ-136/174: ≥65 дБ.
- Вносимые потери ДУ-136/174 в полосе — не более 1,2–2,0 дБ (по исполнению); их учитывают в расчёте уровня.
- Допустимая мощность ДУ-136/174 — по исполнению, см. таблицу; для нескольких несущих считают сумму.
- Разъёмы ДУ-136/174 — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
