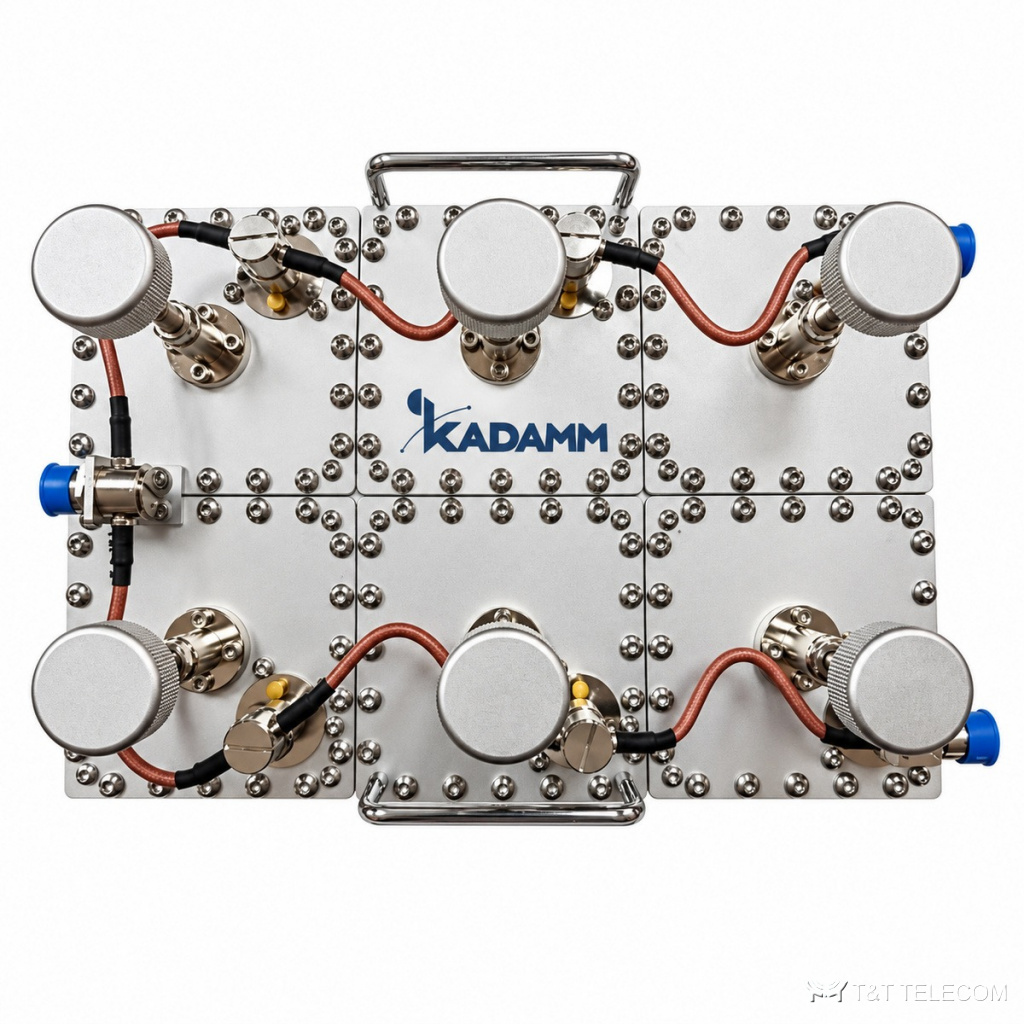

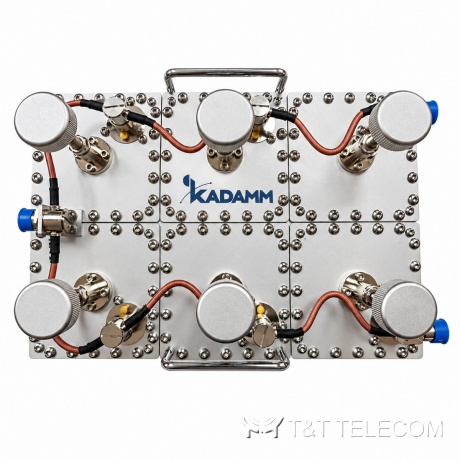

KADAMM ДУ-136/174-5,7-350 — резонаторный дуплексер УКВ для ретрансляторов и базовых станций радиосвязи 136–174 МГц. Держит 350 Вт непрерывной мощности и даёт развязку приёмника от передатчика не менее 90 дБ уже при разносе 0,6 МГц, а при разносе 5 МГц — не менее 100 дБ. Корпус 320 × 675 × 212 мм, масса 17,5 кг, разъёмы N (розетка).
Как устроена ДУ-136/174-5,7-350
ДУ-136/174-5,7-350 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-136/174-5,7-350 — 136–174 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц.
КСВН ДУ-136/174-5,7-350 — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ДУ-136/174-5,7-350 — 350 Вт. Разъёмы ДУ-136/174-5,7-350: N (розетка). Вносимые потери ДУ-136/174-5,7-350 — не более 2 дБ при разносе 0,6 МГц, не более 1,5 дБ при разносе 5 МГц. Развязка между портами не менее 90 при разносе 0,6 МГц, не менее 100 при разносе 5 МГц дБ. Подавление вне полосы не менее 90 дБ при разносе 0,6 МГц, не менее 100 дБ при разносе 5 МГц.
Конструкция ДУ-136/174-5,7-350: габариты 320 мм × 675 мм × 212 мм; масса 17,5 кг; работает при −40…+65 °C.
Где применяют
- Мощные УКВ-ретрансляторы DMR и аналоговых сетей, работающие на одну антенну.
- Сети с малым разносом частот приёма и передачи — от 0,6 МГц.
- Стационарные пункты радиосвязи, где передатчик выдаёт сотни ватт.
- Для ДУ-136/174-5,7-350: работа приёма и передачи на одну антенну.
- Для ДУ-136/174-5,7-350: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 136–174 МГц |
| Мощность | 350 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤2 дБ при разносе 0,6 МГц, ≤1,5 дБ при разносе 5 МГц |
| КСВН | ≤1,35 |
| Внеполосное подавление | ≥90 дБ при разносе 0,6 МГц, ≥100 дБ при разносе 5 МГц |
| Развязка между каналами | ≥90 дБ при разносе 0,6 МГц, ≥100 дБ при разносе 5 МГц |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-136/174-5,7-350 | 136–174 | 136–174 | 350 Вт (непрерывная) | ≤1,35 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 320 мм × 675 мм × 212 мм |
| Масса | 17,5 кг |
| Температура эксплуатации | −40…+65 °C |
Как подобрать ДУ-136/174-5,7-350
- Разнос частот приёма и передачи определяет потери: 2 дБ при 0,6 МГц и 1,5 дБ при 5 МГц.
- Дуплексер настраивают на пару частот сети — сообщите их при заказе.
- Предусмотрите место в стойке: корпус высотой 675 мм и массой 17,5 кг.
- Суммарная мощность передатчиков на входе ДУ-136/174-5,7-350 — не выше 350 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-136/174-5,7-350 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,35?
Доля отражённой мощности при таком КСВН у ДУ-136/174-5,7-350 — не больше 2,2 %, остальное уходит в антенну.
