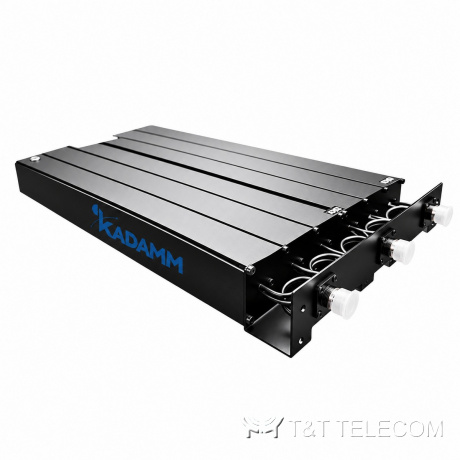

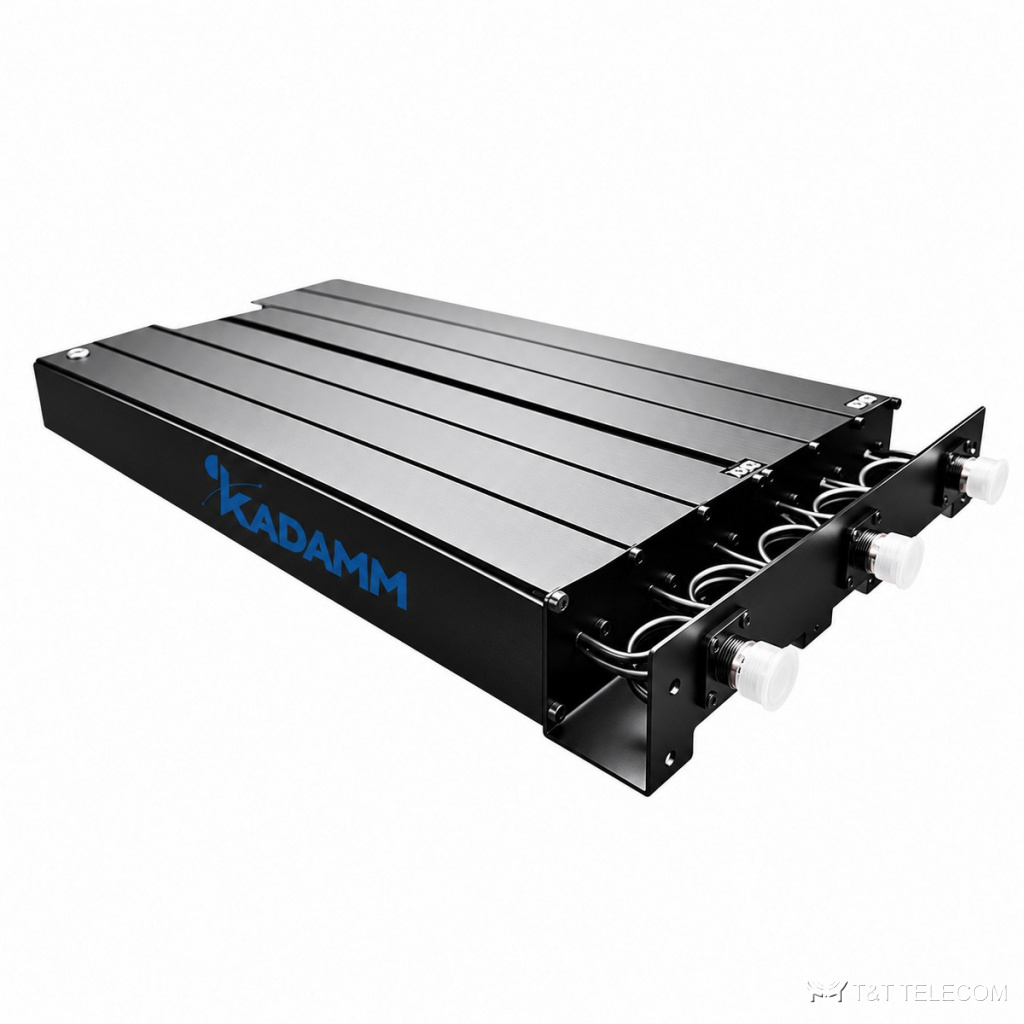

KADAMM ДУ-136/174-5,7-150 — дуплексер УКВ-радиосвязи: позволяет передатчику и приёмнику работать на одну общую антенну. Рабочая полоса 138–156 МГц, разнос частот приёма и передачи — 5,7 МГц (по артикулу). Мощность 150 Вт, вносимые потери 1,2 дБ, развязка 80 дБ, КСВН не более 1,50, разъёмы N или BNC (розетка); габариты 519,5 × 249 × 45 мм, масса 3 кг.
Как устроена ДУ-136/174-5,7-150
ДУ-136/174-5,7-150 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-136/174-5,7-150 — 138–156 МГц. КСВН ДУ-136/174-5,7-150 — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДУ-136/174-5,7-150 — 150 Вт. Разъёмы ДУ-136/174-5,7-150: N или BNC (розетка).
Вносимые потери ДУ-136/174-5,7-150 — 1,2 дБ. Развязка между портами 80 дБ. Конструкция ДУ-136/174-5,7-150: габариты 519,5 × 249 × 45 мм (±0,5 мм); масса 3 кг; работает при −20…+50 °C.
Где применяют
- Ретрансляторы УКВ-радиосвязи 138–156 МГц на одной антенне вместо двух.
- Стационарные радиостанции служб эксплуатации, охраны и транспорта.
- Узлы связи, где на мачте не хватает места для отдельных приёмной и передающей антенн.
- Работа приёма и передачи на одну антенну (ДУ-136/174-5,7-150).
- Для ДУ-136/174-5,7-150: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 138–156 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 1,2 дБ |
| КСВН | ≤1,50 |
| Развязка / подавление | 80 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-136/174-5,7-150 | 138–156 | 138–156 | 150 Вт | ≤1,50 | — | N или BNC (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или BNC (розетка) |
| Габариты | 519,5 × 249 × 45 мм (±0,5 мм) |
| Масса | 3 кг |
| Температура эксплуатации | −20…+50 °C |
Как подобрать ДУ-136/174-5,7-150
- Полоса 138–156 МГц — рабочие частоты приёма и передачи должны лежать в её пределах.
- Разнос 5,7 МГц — расстояние между частотами приёма и передачи, а не ширина полосы; сверьте его с частотным планом сети.
- Мощность передатчика — не более 150 Вт; разъём N или BNC выбирают по оборудованию.
- Суммарная мощность передатчиков на входе ДУ-136/174-5,7-150 — не выше 150 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-136/174-5,7-150 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ДУ-136/174-5,7-150 — не больше 4 %, остальное уходит в антенну.
