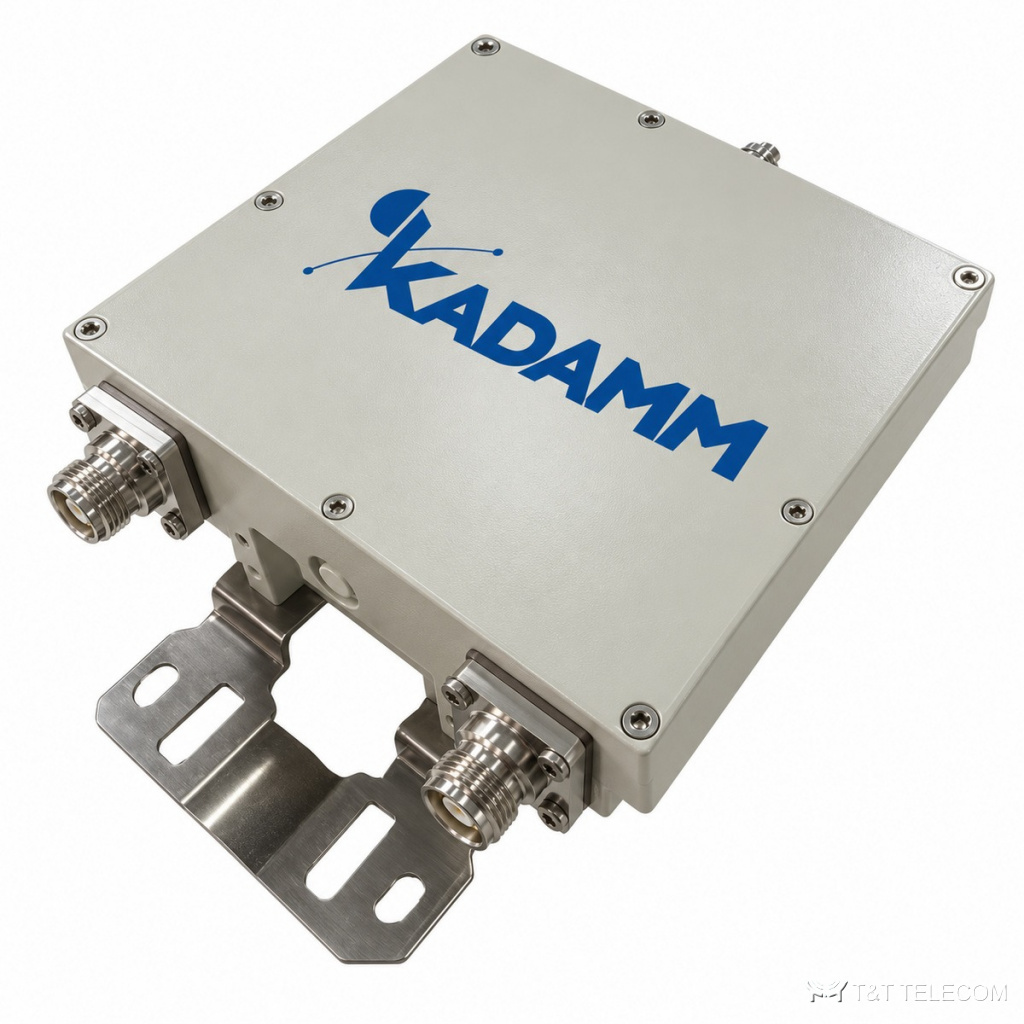

KADAMM МП-2-800+900 — диплексер на 790–862 / 880–960 МГц. Задача МП-2-800+900 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные МП-2-800+900: потери ≤0,6 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Где применяют
- Через МП-2-800+900 проходят GSM-900 и LTE-900.
- Сокращение числа фидеров на мачте: МП-2-800+900 объединяет диапазоны у подножия и разделяет их у антенны.
- Монтаж МП-2-800+900 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–862 / полоса 2: 880–960 МГц |
| Вносимые потери | ≤0,6 дБ |
| Подавление соседней полосы | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Температура хранения | −40 … +80 °C |
| Относительная влажность | 5–95% |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Габариты | 198×180×57 мм |
| Масса | 3,0 кг |
На что смотреть при выборе
- Сверьте частоты операторов с полосами МП-2-800+900 (790–862 / 880–960 МГц): сигнал вне полосы будет подавлен фильтром.
- Мощность на входах МП-2-800+900 — не выше 200 Вт (средняя), 1000 Вт (пиковая).
- Интермодуляция МП-2-800+900: PIM3 ≤−160 дБн при 2×20 Вт.
- Под разъёмы МП-2-800+900 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-2-800+900: −40 … +65 °C.
Поставка и документы
Подберём KADAMM МП-2-800+900 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через МП-2-800+900 разделить диапазоны обратно?
Да, МП-2-800+900 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-2-800+900 отличается от гибридного комбайнера?
Фильтровая схема МП-2-800+900 вносит доли децибела потерь (≤0,6 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у МП-2-800+900?
4.3-10; другие исполнения — уточняйте при заказе.
