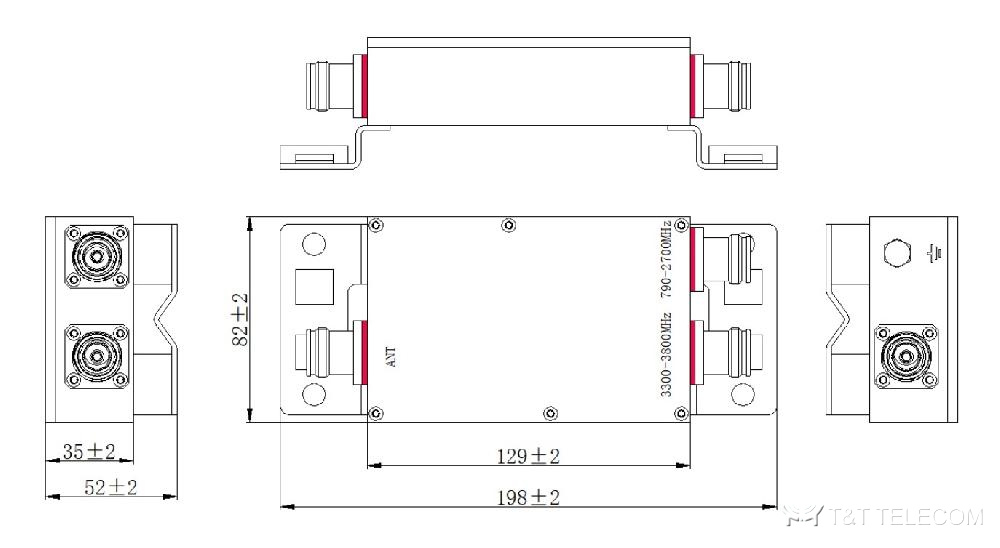

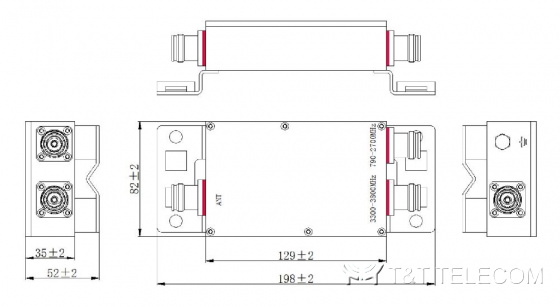

Диплексер KADAMM МП-2-800+3500 — 790–2690 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-800+3500 — диплексер на 790–2690 / 3300–3800 МГц. Внутри МП-2-800+3500 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры МП-2-800+3500 коротко: потери ≤0,3 дБ (типовое 0,2 дБ); развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Область применения
- Диапазоны МП-2-800+3500 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Системы DAS и ретрансляторы: МП-2-800+3500 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение МП-2-800+3500 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–2690 / полоса 2: 3300–3800 МГц |
| Вносимые потери | ≤0,3 дБ (типовое 0,2 дБ) |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Байпас DC | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 2,0 кг |
На что смотреть при выборе
- Полосы МП-2-800+3500 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 790–2690 / 3300–3800 МГц.
- Для совместной работы систем важна развязка; у МП-2-800+3500 она ≥50 дБ.
- Допустимая мощность МП-2-800+3500 — 200 Вт (средняя), 1000 Вт (пиковая); для нескольких несущих считают сумму.
- Интермодуляция МП-2-800+3500: PIM3 ≤−160 дБн при 2×20 Вт.
- Проход постоянного тока и AISG у МП-2-800+3500: на всех портах.
- Под разъёмы МП-2-800+3500 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-2-800+3500: −40 … +65 °C.
Поставка и документы
Подберём KADAMM МП-2-800+3500 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у МП-2-800+3500?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через МП-2-800+3500 разделить диапазоны обратно?
Да, МП-2-800+3500 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-2-800+3500 отличается от гибридного комбайнера?
Фильтровая схема МП-2-800+3500 вносит доли децибела потерь (≤0,3 дБ (типовое 0,2 дБ)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
