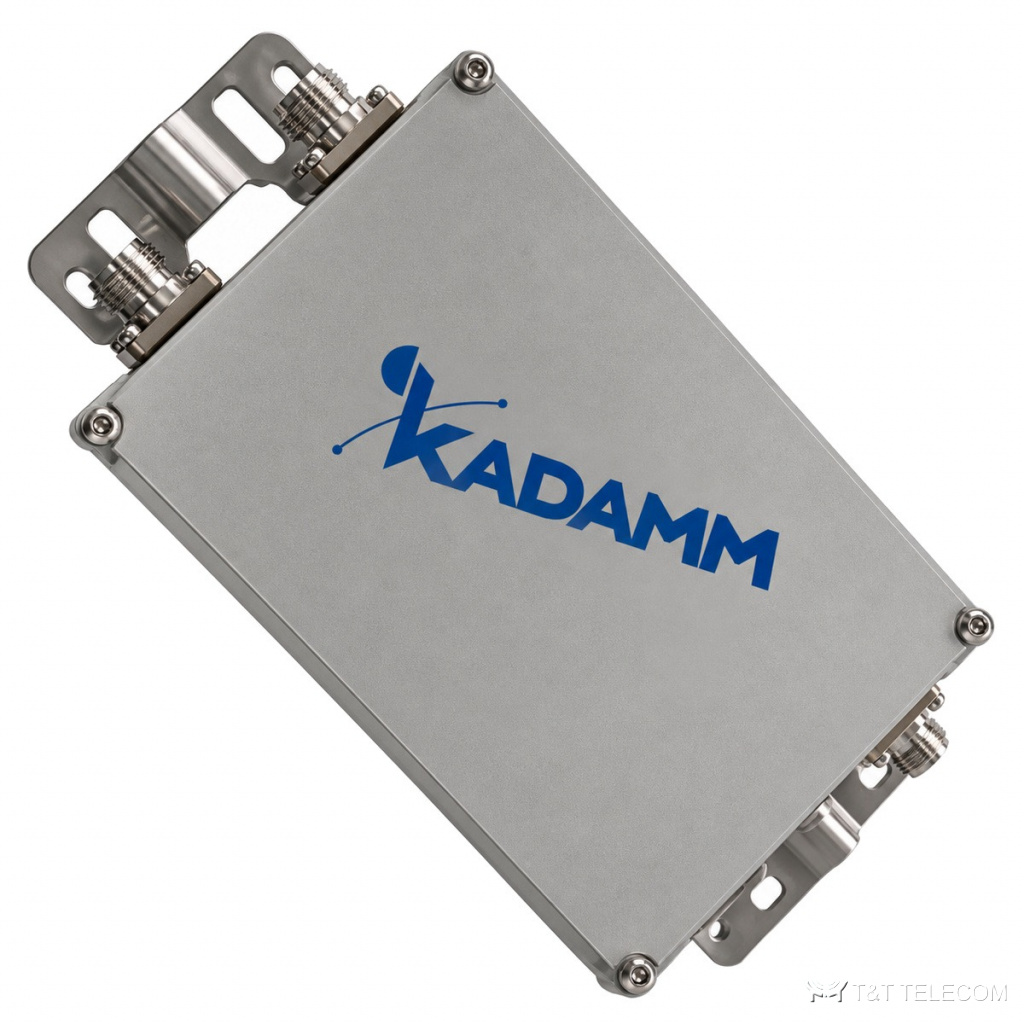

Диплексер KADAMM МП-2-80+700 — 80–520 / 694–2700 МГц

Диплексер KADAMM МП-2-80+700 — 80–520 / 694–2700 МГц
Диплексеры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: ВЧ-оборудование и антенныKADAMM МП. Мультиплексеры — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM МП-2-80+700 — диплексер на 80–520 / 694–2700 МГц. МП-2-80+700 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные МП-2-80+700: потери ≤0,4–0,8 дБ; развязка ≥40–50 дБ; PIM3 ≤−150 дБн при 2×43 дБм; мощность порт НЧ: 50 Вт (средняя), порт ВЧ: 120 Вт (средняя); пиковая 3 кВт; разъёмы 4.3-10; IP65.

Где применяют

  • Полосы МП-2-80+700 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
  • Сокращение числа фидеров на мачте: МП-2-80+700 объединяет диапазоны у подножия и разделяет их у антенны.
  • Профессиональная радиосвязь от 80 МГц и сотовые диапазоны через одну антенну.
  • Наружная установка: исполнение МП-2-80+700 — IP65.

Технические характеристики

ПараметрЗначение
Диапазон частотпорт НЧ: 80–520 / порт ВЧ: 694–2700 МГц
Вносимые потери≤0,4–0,8 дБ
Вносимые потери по полосам≤0,4 дБ в полосе 80–520 МГц / ≤0,8 дБ в полосе 698–790 МГц / ≤0,4 дБ в полосе 790–2700 МГц
Развязка≥40–50 дБ
Развязка по полосам≥50 дБ в полосе 80–520 МГц / ≥40 дБ в полосе 698–790 МГц / ≥50 дБ в полосе 790–2700 МГц
Возвратные потери≥16 дБ / ≥13 дБ в полосе 960–1500 МГц
PIM3≤−150 dBc при 2×43 дБм
Мощностьпорт НЧ: 50 Вт (средняя), порт ВЧ: 120 Вт (средняя); пиковая 3 кВт
Волновое сопротивление50 Ом
Рабочая температура−10 … +65 °C
Температура хранения−40 … +85 °C
ИсполнениеIP65
Разъёмы4.3-10 female
Масса2,5 кг

На что смотреть при выборе

  • Сверьте частоты операторов с полосами МП-2-80+700 (80–520 / 694–2700 МГц): сигнал вне полосы будет подавлен фильтром.
  • Для совместной работы систем важна развязка; у МП-2-80+700 она ≥40–50 дБ.
  • Мощность на входах МП-2-80+700 — не выше порт НЧ: 50 Вт (средняя), порт ВЧ: 120 Вт (средняя); пиковая 3 кВт.
  • В общих трактах операторов важен PIM3 — у МП-2-80+700 он ≤−150 дБн при 2×43 дБм.
  • Разъёмы МП-2-80+700 — 4.3-10; кабельные сборки подбирают под них заранее.
  • Температура эксплуатации МП-2-80+700: −10 … +65 °C.

Поставка и документы

Подберём KADAMM МП-2-80+700 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Можно ли через МП-2-80+700 разделить диапазоны обратно?
Да, МП-2-80+700 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.

Чем МП-2-80+700 отличается от гибридного комбайнера?
Фильтровая схема МП-2-80+700 вносит доли децибела потерь (≤0,4–0,8 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.

Какие разъёмы у МП-2-80+700?
4.3-10; другие исполнения — уточняйте при заказе.
