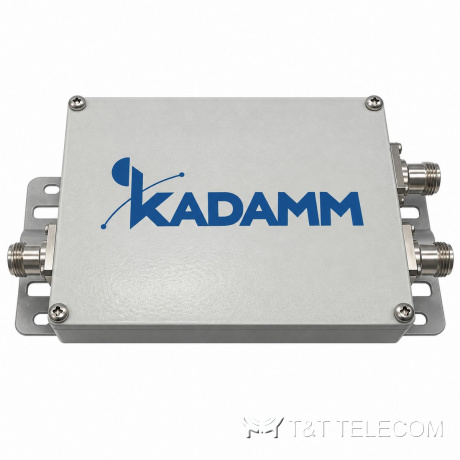

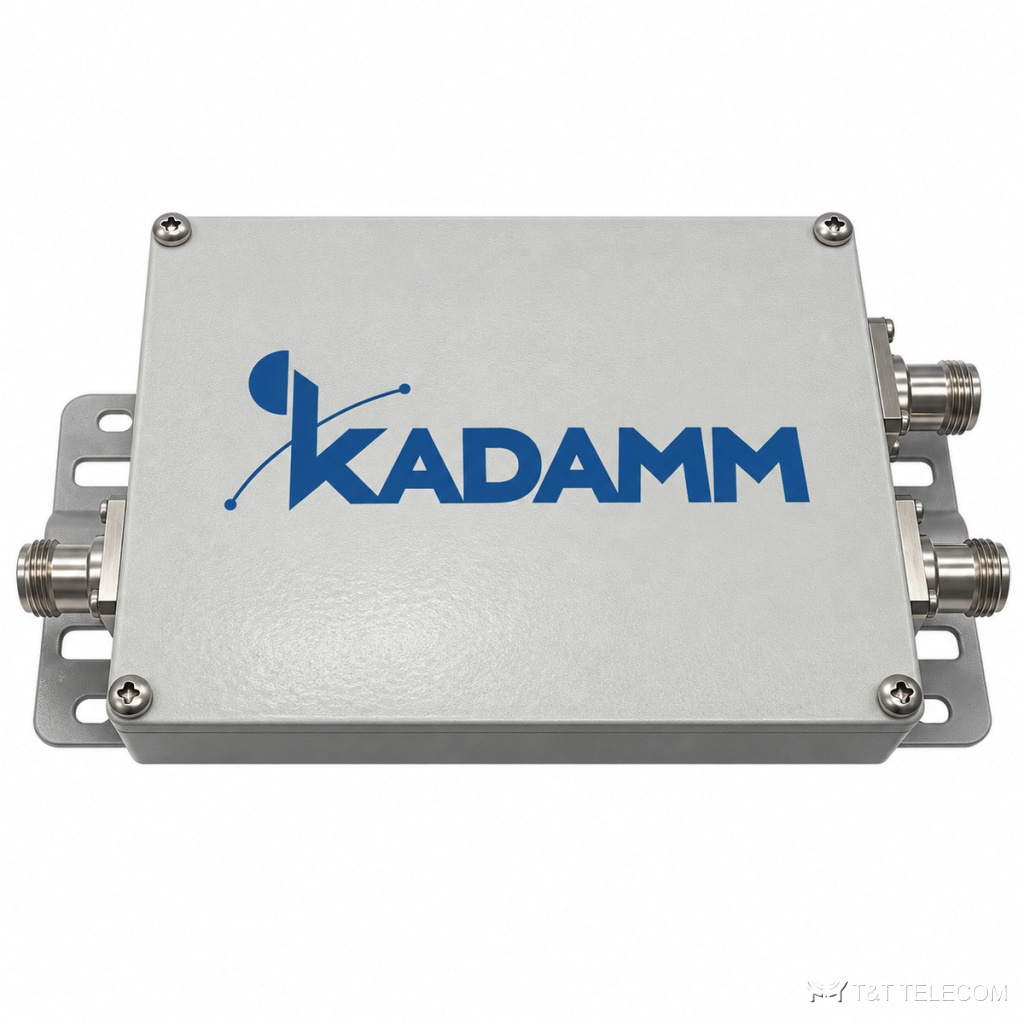

Диплексер KADAMM МП-2-400+700 — 390–470 / 700–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-400+700 — диплексер на 390–470 / 700–2700 МГц. Задача МП-2-400+700 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры МП-2-400+700 коротко: потери ≤0,2 дБ; развязка ≥40 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Где применяют
- Полосы МП-2-400+700 охватывают LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы DAS и ретрансляторы: МП-2-400+700 сводит сигналы разных стандартов перед распределительной сетью.
- Совмещение радиосвязи от 390 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж МП-2-400+700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 390–470 / полоса 2: 700–2700 МГц |
| Вносимые потери | ≤0,2 дБ |
| Развязка | ≥40 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −10 … +65 °C |
| Температура хранения | −40 … +85 °C |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 1,6 кг |
На что смотреть при выборе
- Полосы МП-2-400+700 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 390–470 / 700–2700 МГц.
- Развязка между портами МП-2-400+700 — ≥40 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах МП-2-400+700 — не выше 200 Вт (средняя), 1000 Вт (пиковая).
- Интермодуляция МП-2-400+700: PIM3 ≤−160 дБн при 2×20 Вт.
- Под разъёмы МП-2-400+700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-2-400+700: −10 … +65 °C.
Поставка и документы
Поставляем KADAMM МП-2-400+700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через МП-2-400+700 разделить диапазоны обратно?
Да, МП-2-400+700 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-2-400+700 отличается от гибридного комбайнера?
Фильтровая схема МП-2-400+700 вносит доли децибела потерь (≤0,2 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у МП-2-400+700?
4.3-10; другие исполнения — уточняйте при заказе.
