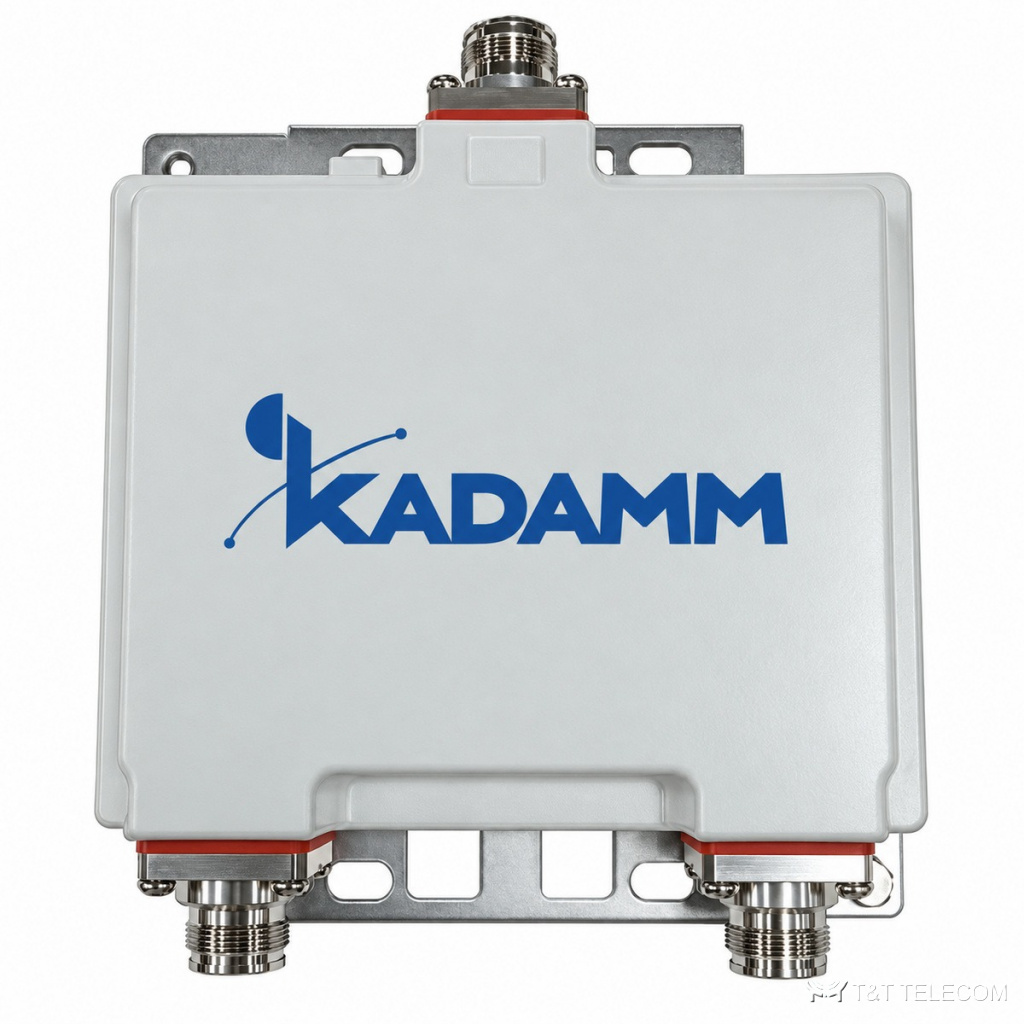

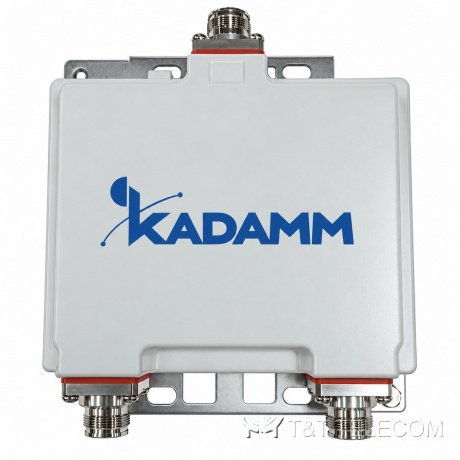

Диплексер KADAMM МП-2-1800+2600 — 1710–2170 / 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-1800+2600: диплексер, полосы 1710–2170 / 2490–2690 МГц. МП-2-1800+2600 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные МП-2-1800+2600: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Где применяют
- Через МП-2-1800+2600 проходят GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Базовые станции: МП-2-1800+2600 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение МП-2-1800+2600 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 1710–2170 / полоса 2: 2490–2690 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Байпас DC | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |
| Масса | 1,85 кг |
Как подобрать
- Сверьте частоты операторов с полосами МП-2-1800+2600 (1710–2170 / 2490–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами МП-2-1800+2600 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность МП-2-1800+2600 — 200 Вт (средняя), 1000 Вт (пиковая); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у МП-2-1800+2600 он ≤−160 дБн при 2×20 Вт.
- Проход постоянного тока и AISG у МП-2-1800+2600: на всех портах.
- Под разъёмы МП-2-1800+2600 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-2-1800+2600: −40 … +65 °C.
Поставка и документы
Подберём KADAMM МП-2-1800+2600 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у МП-2-1800+2600?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через МП-2-1800+2600 разделить диапазоны обратно?
Да, МП-2-1800+2600 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-2-1800+2600 отличается от гибридного комбайнера?
Фильтровая схема МП-2-1800+2600 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
