KADAMM МП-2-1800+2100 — диплексер для полос 1710–1880 / 1920–2170 МГц. Внутри МП-2-1800+2100 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры МП-2-1800+2100 коротко: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×20 Вт; мощность 200 Вт (средняя), 1000 Вт (пиковая); разъёмы 4.3-10; IP67.
Где применяют
- Через МП-2-1800+2100 проходят GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сокращение числа фидеров на мачте: МП-2-1800+2100 объединяет диапазоны у подножия и разделяет их у антенны.
- Наружная установка: исполнение МП-2-1800+2100 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 1710–1880 / полоса 2: 1920–2170 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Байпас DC | на всех портах |
| Волновое сопротивление | 50 Ом |
| Рабочая температура | −40 … +65 °C |
| Температура хранения | −40 … +80 °C |
| Относительная влажность | 5–95% |
| Исполнение | IP67 |
| Разъёмы | 4.3-10 female |

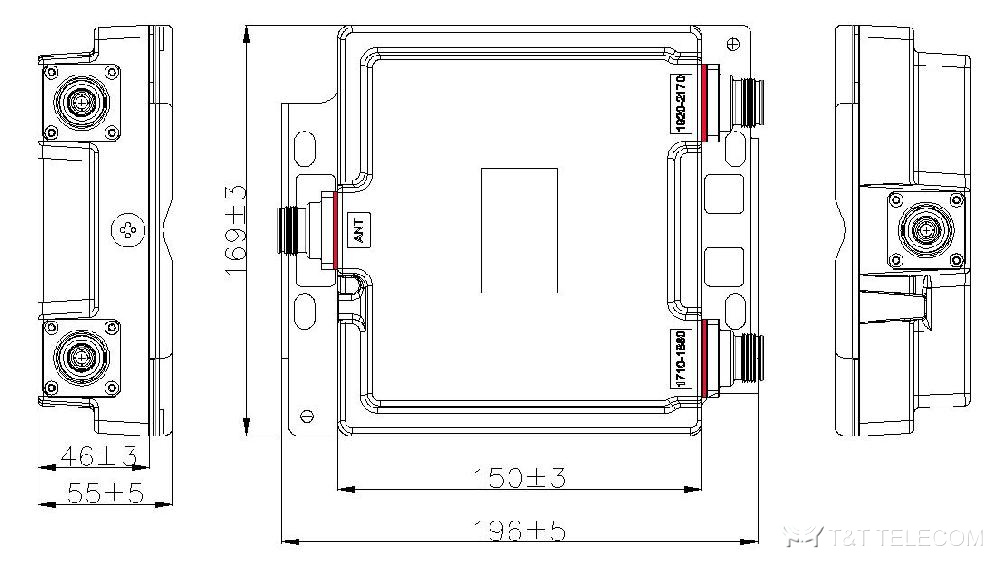

| Габариты | 168×149×46 мм |
| Масса | 1,9 кг |
Как подобрать
- Сверьте частоты операторов с полосами МП-2-1800+2100 (1710–1880 / 1920–2170 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у МП-2-1800+2100 она ≥50 дБ.
- Допустимая мощность МП-2-1800+2100 — 200 Вт (средняя), 1000 Вт (пиковая); для нескольких несущих считают сумму.
- Интермодуляция МП-2-1800+2100: PIM3 ≤−160 дБн при 2×20 Вт.
- Питание мачтовых усилителей и RET через МП-2-1800+2100: на всех портах.
- Под разъёмы МП-2-1800+2100 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации МП-2-1800+2100: −40 … +65 °C.
Поставка и документы
Поставляем KADAMM МП-2-1800+2100 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у МП-2-1800+2100?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через МП-2-1800+2100 разделить диапазоны обратно?
Да, МП-2-1800+2100 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем МП-2-1800+2100 отличается от гибридного комбайнера?
Фильтровая схема МП-2-1800+2100 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
