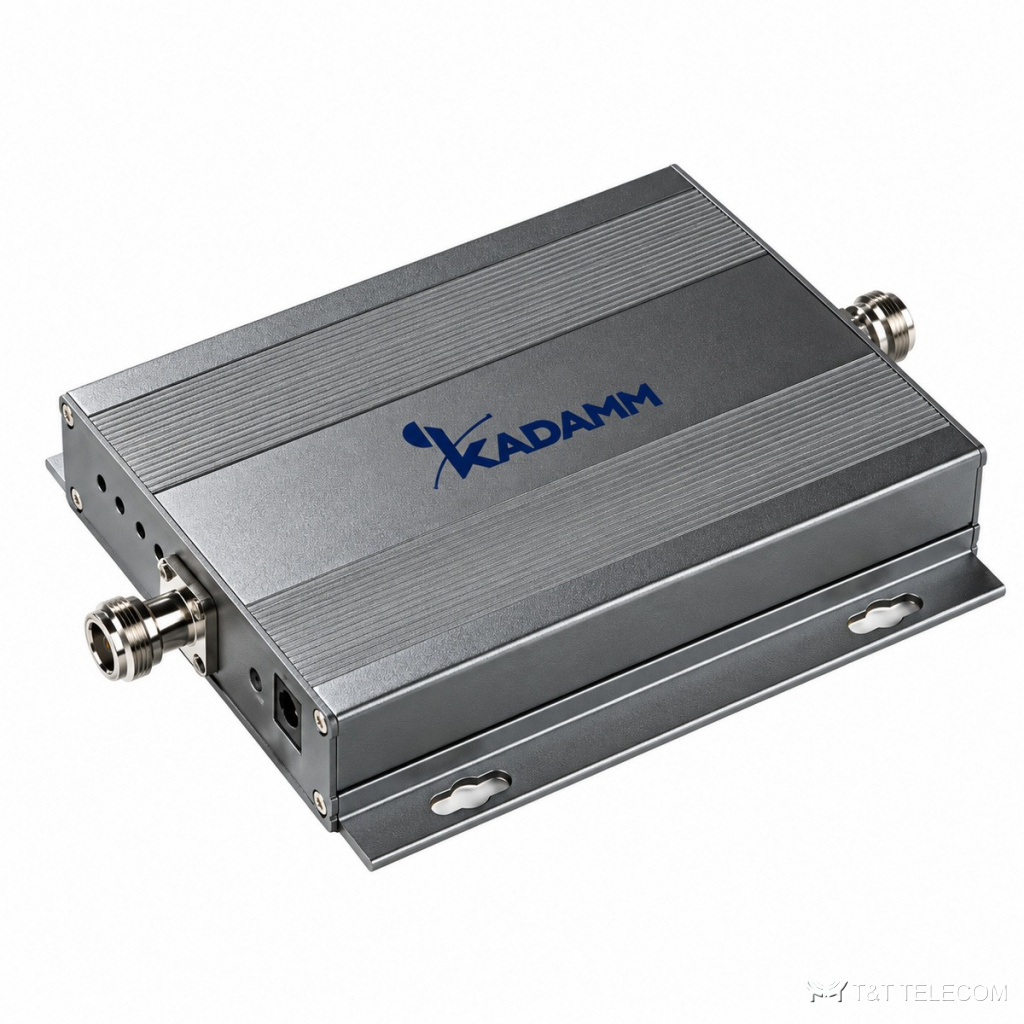

KADAMM REP-PR — предусилители (донорные усилители) 1800 / 2100 / 3500 МГц: 2–3 диапазона, вверх 20 дБм, усиление 30 / 40 дБ
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM REP-PR — предусилители. С REP-PR улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Ключевые параметры REP-PR: полоса 2–3; усиление 30 / 40 ± 3 дБ.
Область применения
- Объекты без устойчивого сигнала оператора — REP-PR.
Технические характеристики
| Параметр | REP-PR20-2 | REP-PR20-3 |
|---|---|---|
| Диапазоны | LTE 1800 + UMTS/LTE 2100 | LTE 1800 + UMTS/LTE 2100 + 5G NR TDD 3500 |
| Частоты, вверх / вниз | 1710–1785 / 1805–1880; 1920–1980 / 2110–2170 МГц | 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 3300–3570 МГц (TDD) |
| Максимальное усиление | вверх 30 ± 3 дБ, вниз 40 ± 3 дБ в каждом диапазоне | |
| Максимальная выходная мощность | вверх 20 ± 2 дБм, вниз 0 ± 2 дБм в каждом диапазоне | |
| Ручная регулировка | 5, 10, 15 дБ | |
| Диапазон АРУ | ≥20 дБ | |
| Синхронизация TDD | — | встроенный модуль 5G |
| Максимальная входная мощность без повреждения | ≤0 дБм | |
| КСВН | ≤2 | |
| Задержка | ≤1,5 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| Коэффициент шума | ≤11 дБ | |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм; 1–12,75 ГГц: ≤−30 дБм | |
| ВЧ-разъёмы | 2 × N (розетка): порт базовой станции и порт абонентов | |
| Потребляемая мощность | ≤20 Вт | |
Исполнения
| Артикул | Диапазоны | Мощность вверх / вниз | Усиление вверх / вниз | Габариты, мм |
|---|---|---|---|---|
| KADAMM REP-PR20-2 | 1800 + 2100 МГц | 20 / 0 ± 2 дБм | 30 / 40 ± 3 дБ | 184 × 102 × 29 |
| KADAMM REP-PR20-3 | 1800 + 2100 + 3500 МГц TDD | 20 / 0 ± 2 дБм | 30 / 40 ± 3 дБ | 188 × 265 × 68 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 184 × 102 × 29 мм (PR20-2); 188 × 265 × 68 мм (PR20-3) |
| Масса | ≤1,5 кг (PR20-2); ≤5 кг (PR20-3) |
| Питание | адаптер: вход 100–240 В AC, выход 5 В 5 А |
| Сигнализация | самовозбуждение в канале вверх; проверка развязки антенн при включении |
| Индикация | питание, интеллектуальный режим, АРУ |
| Местное управление | точка доступа Wi-Fi |
| Рабочая температура | −10…+50 °C |
| Относительная влажность | ≤95 % без конденсации |
| Исполнение | для помещений, IP30 |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы REP-PR: 2–3.
- Коэффициент усиления REP-PR — 30 / 40 ± 3 дБ; больше усиление — уже луч.
- Габариты и масса REP-PR: ≤1,5 кг (PR20-2); ≤5 кг (PR20-3).
Поставка и документы
KADAMM REP-PR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора REP-PR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-PR.
Какие частоты поддерживает REP-PR?
Рабочая полоса REP-PR — 2–3.
Какое усиление у REP-PR?
30 / 40 ± 3 дБ.
