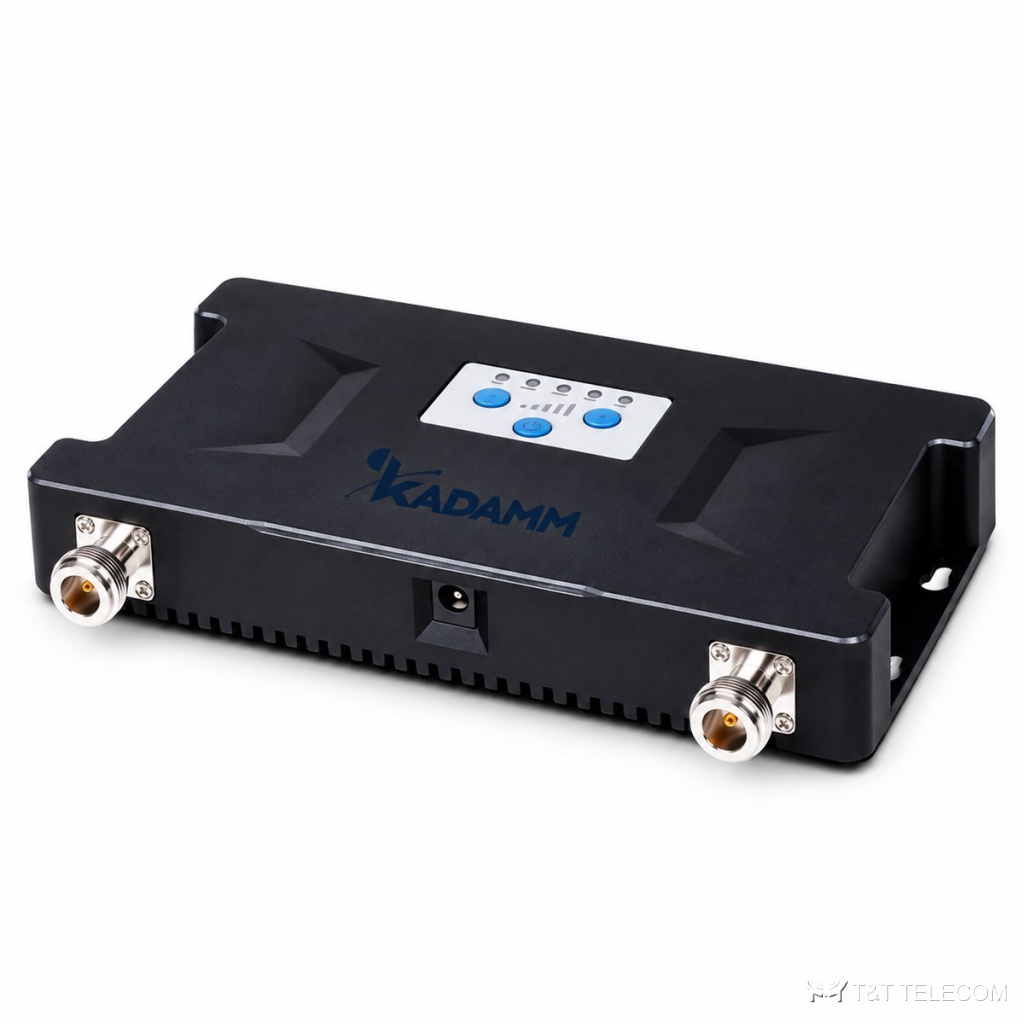

KADAMM REP-P: пикорепитеры. REP-P — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Основные данные REP-P: полоса 1–3; усиление до 70 ± 3 дБ.
Область применения
- Здания с толстыми стенами и подземные помещения — REP-P.
Технические характеристики
| Параметр | P15-2 | P15-2A | P17-1 | P20-1 | P20-2 | P20-3 |
|---|---|---|---|---|---|---|
| Диапазоны | 1800 + 2100 МГц | 900 + 2100 МГц | один по заказу | один по заказу (в т. ч. 4800–4900 МГц TDD) | 1800 + 2100 МГц | 900 + 1800 + 2100 МГц |
| Частоты, вверх / вниз | 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690; 3700–3800 МГц; 4800–4900 МГц TDD (только REP-P20-1); однодиапазонные — один из перечисленных | |||||
| Максимальная выходная мощность | вниз 15 ± 2, вверх 12 ± 2 дБм на диапазон | 15 дБм на диапазон | 17 ± 2 дБм | 20 ± 2 дБм (4800 МГц: вверх 17 ± 2 дБм) | 20 ± 2 дБм на диапазон | 20 ± 2 дБм на диапазон |
| Максимальное усиление | 65 ± 3 дБ | ≥65 дБ | 65 ± 3 дБ | 70 ± 3 дБ | 70 ± 3 дБ | 70 ± 3 дБ |
| Коэффициент шума | ≤8 дБ | ≤8 дБ | ≤6 дБ | ≤6 дБ (4800 МГц: ≤5 дБ) | ≤8 дБ | ≤8 дБ |
| Потребляемая мощность | уточняйте у менеджера | ≤30 Вт | ≤10 Вт | ≤20 Вт | ≤40 Вт | ≤60 Вт |
| Неравномерность в полосе | уточняйте у менеджера | ≤5 дБ (900); ≤3 дБ в 3,84 МГц (2100) | ≤±2 дБ | ≤±2 дБ (4800 МГц: ≤±3 дБ) | ≤±2 дБ | ≤±2 дБ |
| Задержка | ≤1,5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс | ≤5 мкс |
| Полоса пропускания | по заказу, задаётся до производства (4800 МГц — 100 МГц) | |||||
| Линейность | P15-2A: EVM ≤12,5 % и PCDE ≤−35 дБ (2100), ИМ3 ≤−40 дБн; P20-1 на 4800 МГц: EVM ≤4,5 % | |||||
| Диапазон АРУ / ручной регулировки | ≥20 дБ | |||||
| Максимальная входная мощность без повреждения | ≤0 дБм (REP-P15-2 — уточняйте у менеджера) | |||||
| КСВН | ≤2 | |||||
| Входное / выходное сопротивление | 50 Ом | |||||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | |||||
| ВЧ-разъёмы | N (розетка) | |||||
Исполнения
| Артикул | Диапазоны | Выходная мощность | Усиление | Габариты, мм |
|---|---|---|---|---|
| KADAMM REP-P15-2 | 1800 + 2100 МГц | вниз 15 ± 2, вверх 12 ± 2 дБм | 65 ± 3 дБ | 143 × 31 × 100 |
| KADAMM REP-P15-2A | 900 + 2100 МГц | 15 дБм на диапазон | ≥65 дБ | 318 × 265 × 68 |
| KADAMM REP-P17-1 | один: 900, 1800, 2100, 2600 или 3800 МГц | 17 ± 2 дБм | 65 ± 3 дБ | 184 × 102 × 29 |
| KADAMM REP-P20-1 | один: 900, 1800, 2100, 2600, 3800 или 4800 МГц (TDD 4800–4900) | 20 ± 2 дБм | 70 ± 3 дБ | 188 × 265 × 68 |
| KADAMM REP-P20-2 | 1800 + 2100 МГц | 20 ± 2 дБм на диапазон | 70 ± 3 дБ | 318 × 265 × 68 |
| KADAMM REP-P20-3 | 900 + 1800 + 2100 МГц | 20 ± 2 дБм на диапазон | 70 ± 3 дБ | 318 × 265 × 113 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | по исполнению — см. таблицу «Исполнения» |
| Масса | ≤1 кг (P15-2); ≤7,5 кг (P15-2A); ≤1,5 кг (P17-1); ≤5 кг (P20-1); ≤7,5 кг (P20-2); ≤11 кг (P20-3) |
| Питание | адаптер: вход 100–240 В AC; выход 5 В 5 А (P17-1), 9 В 5 А (P20-1), 9 В 10 А (P15-2A, P20-2, P20-3); P15-2 — выход уточняйте у менеджера |
| Сигнализация | самовозбуждение в канале вверх; проверка развязки антенн при включении (кроме P15-2A) |
| Индикация и монтаж | питание, тревога, состояние; P15-2 — настенный |
| Рабочая температура | −10…+50 °C (REP-P20-1 на 4800 МГц: −10…+45 °C) |
| Относительная влажность | ≤95 % без конденсации |
| Исполнение | для помещений, IP30 |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы REP-P: 1–3.
- Усиление REP-P — до 70 ± 3 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса REP-P: ≤1 кг (P15-2); ≤7,5 кг (P15-2A); ≤1,5 кг (P17-1); ≤5 кг (P20-1); ≤7,5 кг (P20-2); ≤11 кг (P20-3).
Поставка и документы
Подберём KADAMM REP-P под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает REP-P?
Рабочая полоса REP-P — 1–3.
Какое усиление у REP-P?
до 70 ± 3 дБ.
Что нужно для подбора REP-P?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-P.
