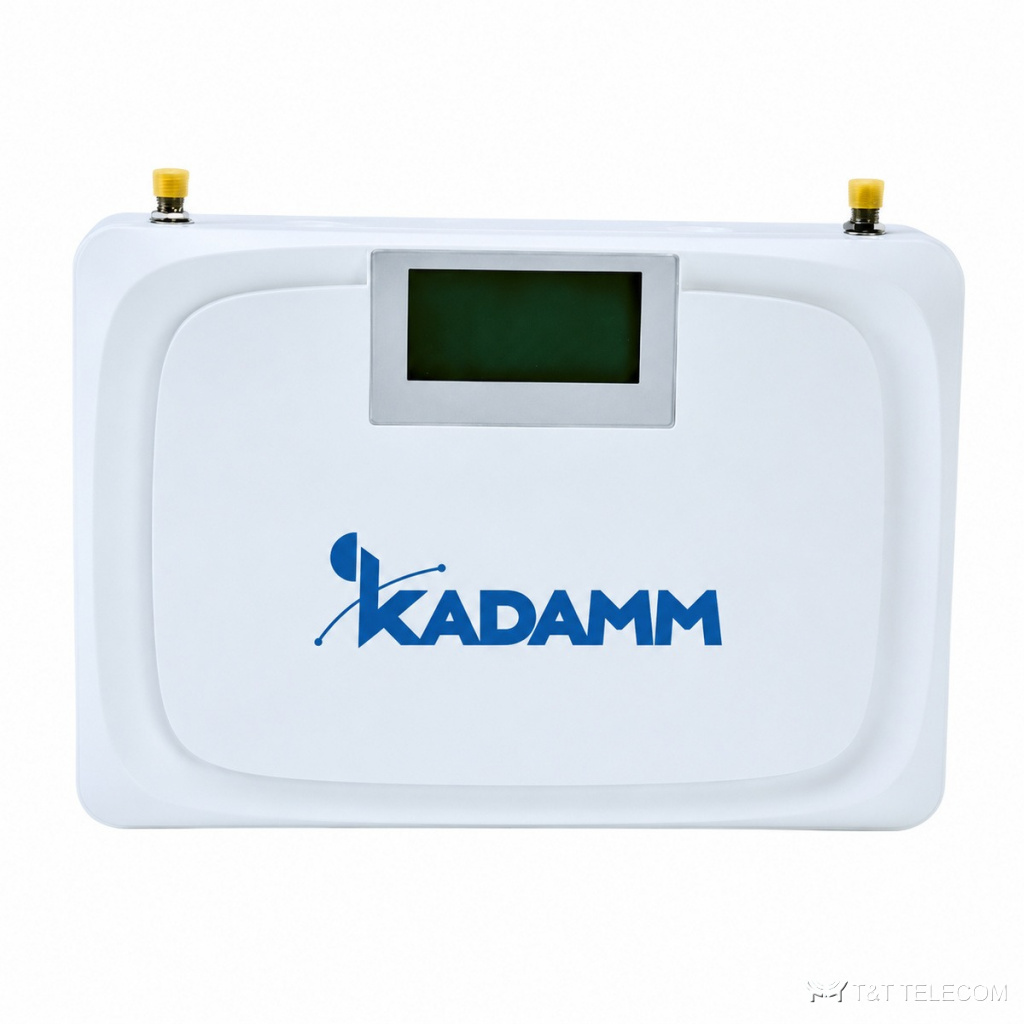

KADAMM REP-M — микрорепитеры 2G–5G с донорной антенной: 1–3 диапазона FDD и TDD, 17–20 дБм, усиление 65–70 дБ

KADAMM REP-M — микрорепитеры 2G–5G с донорной антенной: 1–3 диапазона FDD и TDD, 17–20 дБм, усиление 65–70 дБ
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM REP-M — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM REP-M: микрорепитеры. С REP-M улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Коротко о REP-M: полоса 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц; усиление 65 / 70 дБ.

Устройство и принцип работы

REP-M принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. REP-M работает в диапазонах: LTE-2600, 5G NR 3,3–3,8 ГГц (n78). Выходная мощность 17 или 20 дБм (по заказу). Управление и контроль: по заказу.

Конструкция REP-M: габариты REP-M-900/1800/2100-17: 190 × 130 × 40 мм, не более 1 кг; остальные — объём менее 1 л, масса менее 1 кг; защита вверх / вниз 17 ± 2 дБм; усиление вверх 65 ± 3, вниз 70 ± 3 дБ; АРУ 30 дБ; шум вверх ≤8 дБ; КСВН ≤2,0; неравномерность ≤±4 дБ; задержка ≤3 мкс; EVM ≤8 %; разъёмы SMA (розетка), 50 Ом; работает при −25…+45 °C (исполнение 17 дБм).

Для каких задач

  • Через REP-M работают LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Здания с толстыми стенами и подземные помещения — REP-M.
  • Покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый (REP-M).

Технические характеристики

ПараметрЗначение
Диапазоныпо исполнению, см. таблицу «Исполнения»
Частоты диапазонов, вверх / вниз2100 (B1): 1920–1980 / 2110–2170 МГц; 1800 (B3): 1710–1785 / 1805–1880 МГц; 850 (B5): 824–849 / 869–894 МГц; 900 (B8): 880–915 / 925–960 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD; 3500 TDD (N78): 3300–3800 МГц, TDD
Максимальная выходная мощность17 или 20 дБм (по заказу)
Максимальное усиление65 / 70 дБ
Цифровой выбор полосынет
Выбор несущейнет
Мониторинг и управлениепо заказу
Исполнение 900 + 1800 + 2100 МГц, 17 дБмвверх / вниз 17 ± 2 дБм; усиление вверх 65 ± 3, вниз 70 ± 3 дБ; АРУ 30 дБ; шум вверх ≤8 дБ; КСВН ≤2,0; неравномерность ≤±4 дБ; задержка ≤3 мкс; EVM ≤8 %; разъёмы SMA (розетка), 50 Ом

Исполнения

АртикулДиапазоныПримечание
KADAMM REP-M-850850 МГц
KADAMM REP-M-900900 МГц
KADAMM REP-M-18001800 МГц
KADAMM REP-M-21002100 МГц
KADAMM REP-M-900/1800900 + 1800 МГц
KADAMM REP-M-850/1800850 + 1800 МГц
KADAMM REP-M-1800/2600Т1800 + 2600 TDD МГц
KADAMM REP-M-1800/21001800 + 2100 МГц
KADAMM REP-M-1800/3500Т1800 + 3500 TDD МГц
KADAMM REP-M-900/1800/2100900 + 1800 + 2100 МГц
KADAMM REP-M-850/1800/2100850 + 1800 + 2100 МГц
KADAMM REP-M-1800/2600Т/3500Т1800 + 2600 TDD + 3500 TDD МГц
KADAMM REP-M-1800/2100/3500Т1800 + 2100 + 3500 TDD МГц
KADAMM REP-M-900/1800/3500Т900 + 1800 + 3500 TDD МГц
KADAMM REP-M-1800/2100/2600Т1800 + 2100 + 2600 TDD МГц
KADAMM REP-M-900/1800/2600Т900 + 1800 + 2600 TDD МГц
KADAMM REP-M-900/2100/2600Т900 + 2100 + 2600 TDD МГц
KADAMM REP-M-900/1800/2100-17900 + 1800 + 2100 МГцисполнение 17 дБм: 190 × 130 × 40 мм, SMA, с антеннами и кабелем 20 м

Механика и условия эксплуатации

ПараметрЗначение
Исполнениедля помещений, IP30
Габариты, массаREP-M-900/1800/2100-17: 190 × 130 × 40 мм, ≤1 кг; остальные — объём менее 1 л, масса менее 1 кг
Питаниевнешний адаптер 100–260 В AC (исполнение 17 дБм); ≤20 Вт
Местное управлениеЖК-индикатор (исполнение 17 дБм)
Рабочая температура−25…+45 °C (исполнение 17 дБм)
Монтажнастенный

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы REP-M: 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц.
  • Усиление REP-M — 65 / 70 дБ: от него зависит дальность и уровень сигнала у абонента.

Поставка и документы

Подберём KADAMM REP-M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает REP-M?
Рабочая полоса REP-M — 824–849 МГц и 869–915 МГц и 925–960 МГц и 1710–1785 МГц. Это LTE-2600, 5G NR 3,3–3,8 ГГц (n78).

Какое усиление у REP-M?
65 / 70 дБ.

Что нужно для подбора REP-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-M.
