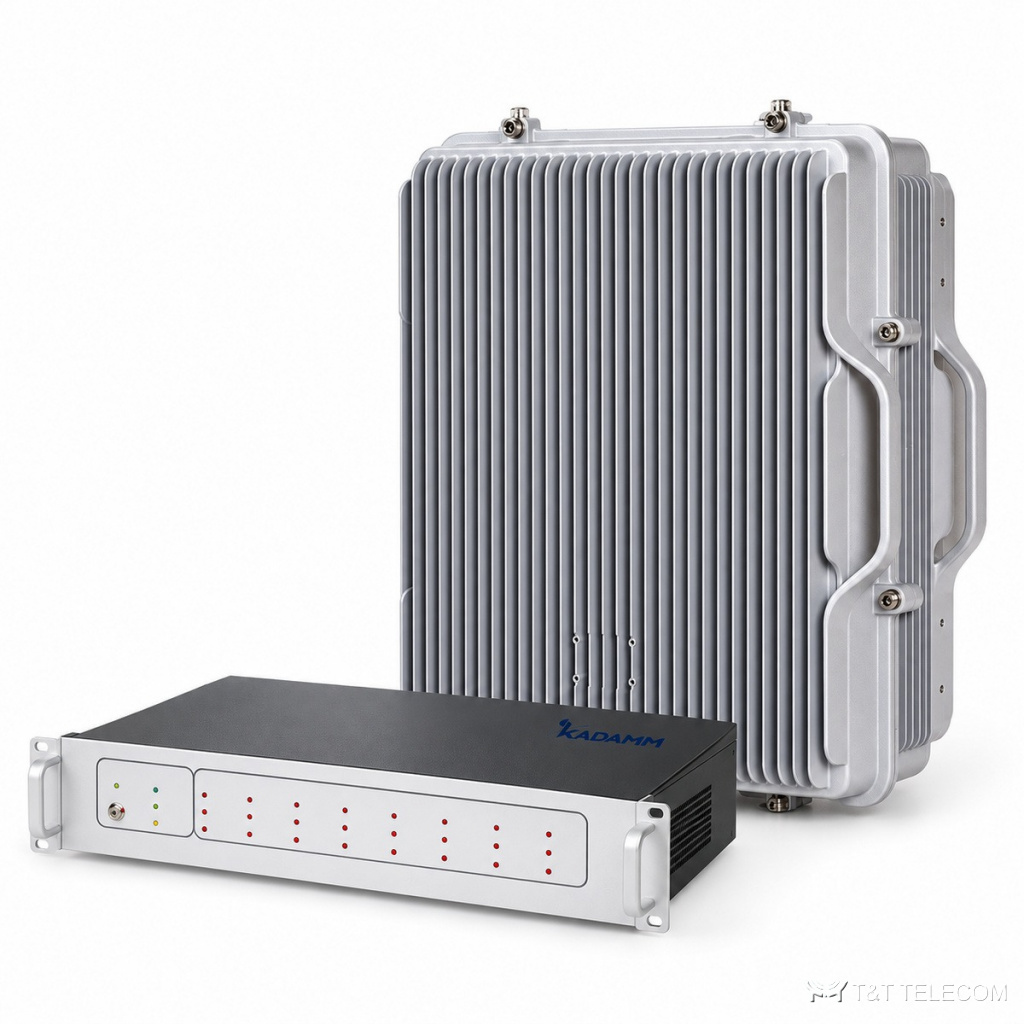

KADAMM REP-FN — оптический репитер 5G NR 3700–3800 МГц: главный блок и до 16 выносных блоков MIMO 4×4 по 24 дБм на порт
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM REP-FN — оптический репитер. С REP-FN улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Коротко о REP-FN: усиление 40 ± 3 дБ.
Для каких задач
- Объекты без устойчивого сигнала оператора — REP-FN.
Технические характеристики
| Параметр | Главный блок (MU) | Выносной блок (RU) |
|---|---|---|
| Стандарт | 5G NR TDD (n78), 3700–3800 МГц | |
| Частоты, вверх / вниз | 3700–3800 / 3700–3800 МГц | 4 × 3700–3800 / 4 × 3700–3800 МГц (MIMO 4×4) |
| Рабочая полоса | 100 МГц | 4 × 100 МГц |
| Число выносных блоков на главный | до 16 | — |
| Усиление системы (MU + RU) | 40 ± 3 дБ (подключение кабелем) | |
| Выходная мощность | вверх (к базовой станции) −5 ± 2 дБм | вниз 24 ± 2 дБм на порт (среднеквадратичная) |
| Выходная мощность вверх (RU) | — | уточняйте у менеджера |
| Регулировка | аттенюатор 0–30 дБ, шаг 1 дБ | АРУ / ограничение уровня, диапазон 10 дБ |
| Неравномерность усиления | — | ≤±6 дБ во всей полосе |
| Коэффициент шума | ≤5 дБ (при одном RU) | ≤5 дБ |
| Модуляционные искажения (EVM) | — | ≤4,5 % |
| Стабильность частоты | — | ≤0,01 ppm |
| Задержка | — | ≤1,5 мкс |
| Выходная оптическая мощность | 0 ± 3 дБм (1310 нм) / −12 ± 3 дБм (1550 нм) | — |
| Тип волокна / длины волн | одномодовое, 1310 / 1550 нм | |
| Дальность по волокну | уточняйте у менеджера | |
| Оптические разъёмы | 16 × FC/APC | 4 × FC/APC |
| ВЧ-разъёмы | 1 × N (розетка) | 4 × N (розетка) |
| Входное / выходное сопротивление | 50 Ом | |
| Потребляемая мощность | ≤30 Вт | ≤70 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | главный блок 485 × 350 × 43 мм; выносной блок 318 × 265 × 113 мм |
| Масса | главный блок ≤6 кг; выносной блок ≤11 кг |
| Исполнение | главный блок — для помещений, IP30, настенный; выносной блок — для помещений, охлаждение радиатором |
| Питание | 100–240 В AC, 50/60 Гц |
| Резервное питание | главный блок — 30 мин |
| Местное управление | главный блок — RJ-45; выносной блок — USB или точка доступа Wi-Fi |
| Удалённое управление | главный блок — веб-интерфейс по Ethernet/LAN; выносной блок — через главный блок по волокну |
| Рабочая температура | главный блок 0…+55 °C; выносной блок −10…+55 °C |
| Относительная влажность | ≤95 % |
| Наработка на отказ (MU) | более 50 000 ч |
Как подобрать
- Коэффициент усиления REP-FN — 40 ± 3 дБ; больше усиление — уже луч.
- Габариты и масса REP-FN: главный блок ≤6 кг; выносной блок ≤11 кг.
Поставка и документы
KADAMM REP-FN поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у REP-FN?
40 ± 3 дБ.
Что нужно для подбора REP-FN?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-FN.
