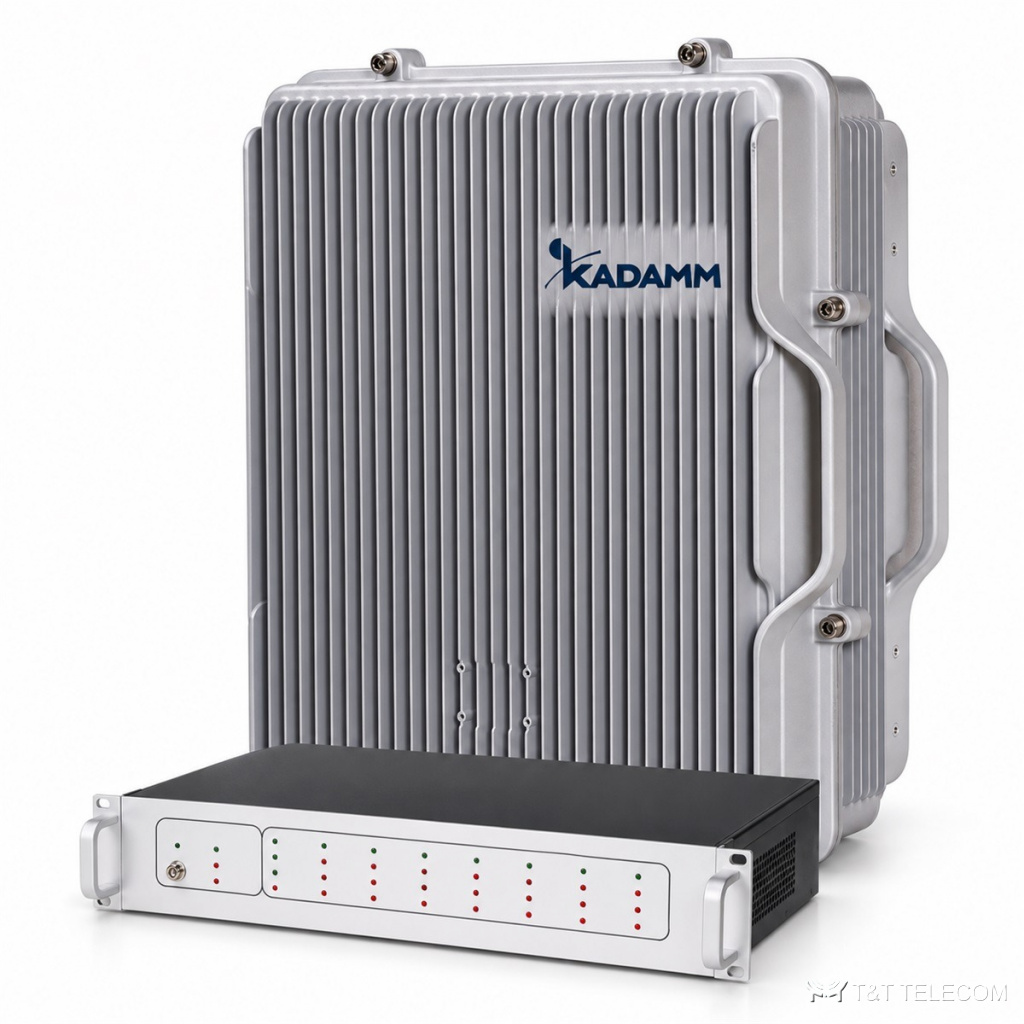

KADAMM REP-F — оптический двухдиапазонный репитер 1800 + 2100 МГц: главный блок и до 4 выносных, 30–43 дБм, до 20 км
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM REP-F — оптический двухдиапазонный репитер. REP-F — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Основные данные REP-F: полоса 1800 + 2100; усиление 45–55 ± 3 дБ.
Область применения
- Здания с толстыми стенами и подземные помещения — REP-F.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны, вверх / вниз | 1710–1785 и 1920–1980 / 1805–1880 и 2110–2170 МГц |
| Дальность по волокну | ≤20 км |
| Максимальная входная мощность без повреждения | 10 дБм |
| Выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм на диапазон по исполнению |
| Максимальное усиление (MU + RU) | 45…55 ± 3 дБ |
| Регулировка усиления | 0–30 дБ, шаг 1 дБ |
| КСВН | ≤1,5 |
| Коэффициент шума при одном RU | ≤5 дБ |
| Неравномерность усиления | ≤±3 дБ |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц |
| Задержка | ≤5 мкс |
| Входное / выходное сопротивление | 50 Ом |
| ВЧ-разъёмы | главный блок 2 × N (розетка); выносной блок N (розетка) |
| Оптические разъёмы | главный блок 4 × FC/APC; выносной блок 1 × LC/UPC |
| Тип волокна | одномодовое |
| Выходная оптическая мощность | 0 ± 3 дБм (1310 нм) / −3 ± 3 дБм (1550 нм) |
| Чувствительность оптического приёмника | −15 дБм |
Исполнения
| Артикул | Выходная мощность RU | Диапазоны |
|---|---|---|
| KADAMM REP-F30-2 | 30 ± 2 дБм (1 Вт) на диапазон | 1800 + 2100 МГц |
| KADAMM REP-F33-2 | 33 ± 2 дБм (2 Вт) на диапазон | 1800 + 2100 МГц |
| KADAMM REP-F37-2 | 37 ± 2 дБм (5 Вт) на диапазон | 1800 + 2100 МГц |
| KADAMM REP-F40-2 | 40 ± 2 дБм (10 Вт) на диапазон | 1800 + 2100 МГц |
| KADAMM REP-F43-2 | 43 ± 2 дБм (20 Вт) на диапазон | 1800 + 2100 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | главный блок 483 × 223 × 90 мм; выносной блок 500 × 440 × 187 мм |
| Масса | главный блок ≤8 кг; выносной блок ≤25 кг |
| Исполнение | главный блок — для помещений, IP30; выносной блок — для улицы и помещений, IP65 |
| Питание | −48 В DC или 220 В AC, 50/60 Гц (по заказу) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы REP-F: 1800 + 2100.
- Коэффициент усиления REP-F — 45–55 ± 3 дБ; больше усиление — уже луч.
- Габариты и масса REP-F: главный блок ≤8 кг; выносной блок ≤25 кг.
Поставка и документы
KADAMM REP-F поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора REP-F?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-F.
Какие частоты поддерживает REP-F?
Рабочая полоса REP-F — 1800 + 2100.
Какое усиление у REP-F?
45–55 ± 3 дБ.
