KADAMM REP-D — цифровые репитеры 2G–5G с регулируемой полосой: 1–3 диапазона, 30–43 дБм, усиление до 95 дБ
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

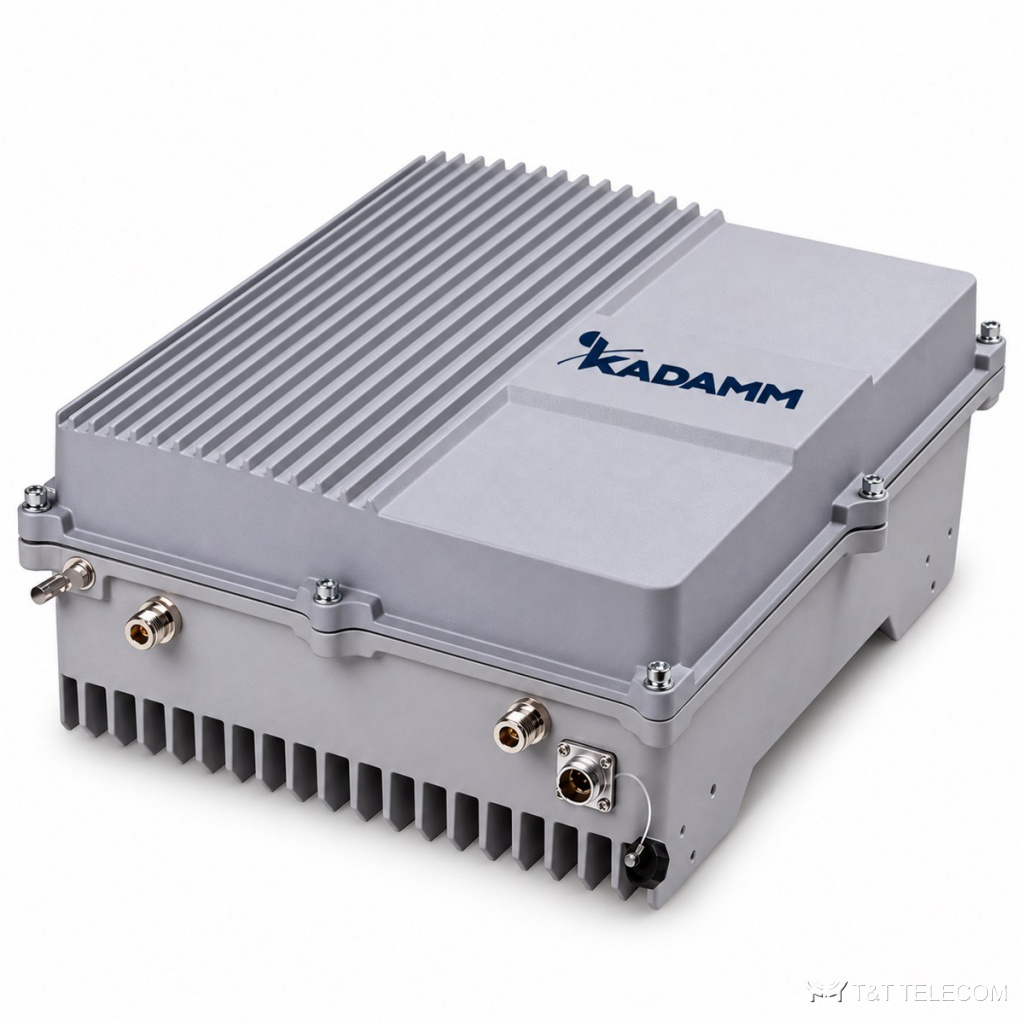

Модель KADAMM REP-D — цифровые репитеры. С REP-D улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Основные данные REP-D: полоса один по заказу: 800, 900, 1800, 2100 или 2600 МГц / три: LTE 800 + LTE 1800 + UMTS 2100; усиление 80–95 ± 3 дБ.
Область применения
- Здания с толстыми стенами и подземные помещения — REP-D.
Технические характеристики
| Параметр | REP-D30…43-1 | REP-D35-3 |
|---|---|---|
| Диапазон | один по заказу: 800, 900, 1800, 2100 или 2600 МГц | три: LTE 800 + LTE 1800 + UMTS 2100 |
| Частоты, вверх / вниз | 832–862 / 791–821; 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690 МГц | 832–862 / 791–821; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170 МГц |
| Рабочая полоса (цифровой фильтр) | 2 поддиапазона, 0,2–25 МГц каждый | 2 поддиапазона по 0,2–25 МГц в каждом диапазоне |
| Выходная мощность вверх | 30 ± 2 дБм | |
| Выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 35 ± 2 дБм на диапазон |
| Максимальное усиление | 80…95 ± 3 дБ по исполнению | 90 ± 3 дБ |
| Регулировка усиления | 0–31 дБ, шаг 1 дБ | |
| Неравномерность усиления | ≤5 дБ (типовая) | ≤3 дБ |
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ | уточняйте у менеджера |
| Максимальная входная мощность без повреждения | 0 дБм | уточняйте у менеджера |
| Модуляционные искажения (EVM, PCDE) | уточняйте у менеджера | по 3GPP TS 36.106 |
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | |
| Коэффициент шума | ≤6 дБ | |
| КСВН | ≤1,5 | |
| Задержка | ≤8 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| ВЧ-разъёмы | N (розетка) | N (розетка): порт базовой станции и порт абонентов |
| Потребляемая мощность | ≤200 Вт | уточняйте у менеджера |
Исполнения
| Артикул | Выходная мощность вниз | Диапазон |
|---|---|---|
| KADAMM REP-D30-1 | 30 ± 2 дБм (1 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D33-1 | 33 ± 2 дБм (2 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D37-1 | 37 ± 2 дБм (5 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D40-1 | 40 ± 2 дБм (10 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D43-1 | 43 ± 2 дБм (20 Вт) | один: 800, 900, 1800, 2100 или 2600 МГц |
| KADAMM REP-D35-3 | 35 ± 2 дБм на диапазон | три: 800 + 1800 + 2100 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-1); 200 × 500 × 550 мм, внешний ПОИ (D35-3) |
| Масса | ≤15 кг (-1); ≤40 кг (D35-3) |
| Корпус | -1 — алюминиевый сплав, IP65, улица и помещения; D35-3 — шасси 19", для помещений, IP30 |
| Питание | −48 В DC или 110/220 В AC, 50/60 Гц (по заказу); D35-3 — 220 В AC, 50/60 Гц |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (D35-3 — RJ-45) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой REP-D — один по заказу: 800, 900, 1800, 2100 или 2600 МГц / три: LTE 800 + LTE 1800 + UMTS 2100.
- Коэффициент усиления REP-D — 80–95 ± 3 дБ; больше усиление — уже луч.
- Габариты и масса REP-D: ≤15 кг (-1); ≤40 кг (D35-3).
Поставка и документы
Подберём KADAMM REP-D под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает REP-D?
Рабочая полоса REP-D — один по заказу: 800, 900, 1800, 2100 или 2600 МГц / три: LTE 800 + LTE 1800 + UMTS 2100.
Какое усиление у REP-D?
80–95 ± 3 дБ.
Что нужно для подбора REP-D?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-D.
