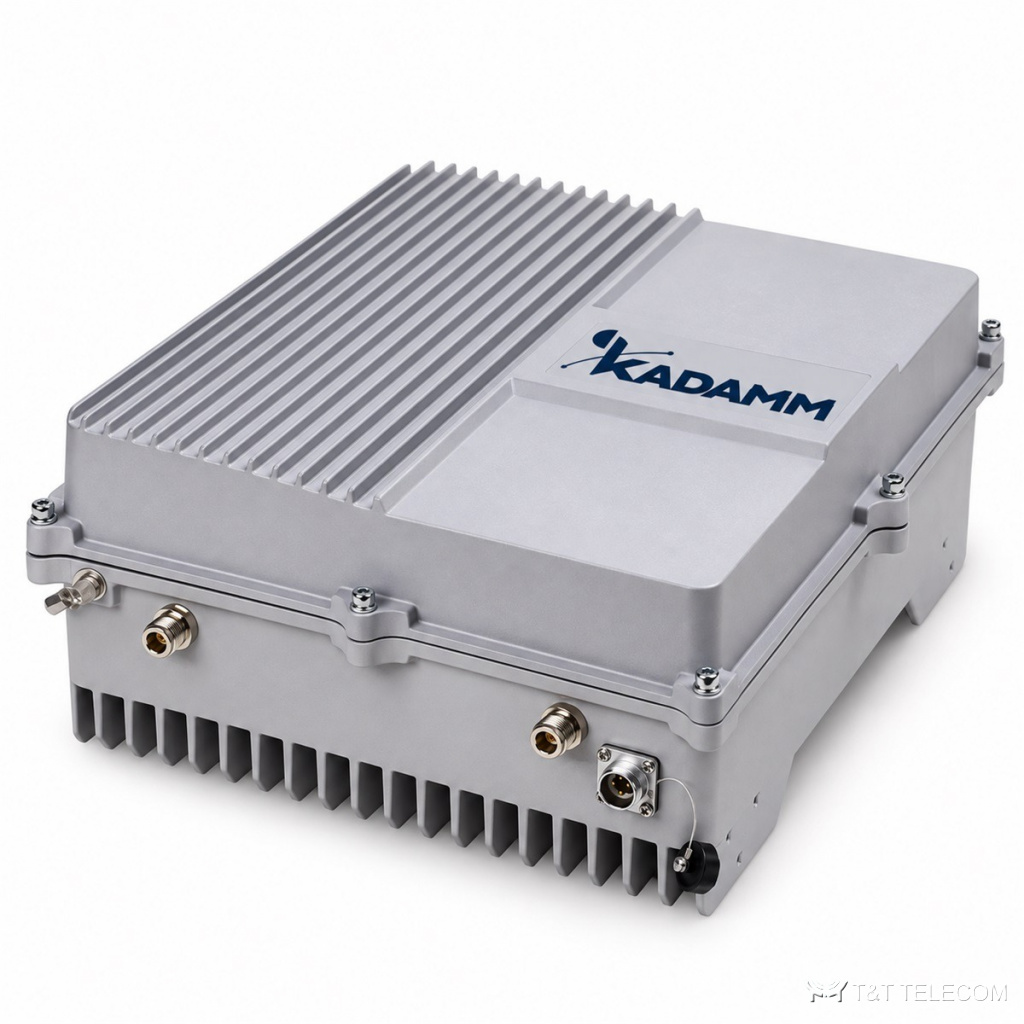

KADAMM REP-A — ВЧ-репитеры 2G–5G: 1–3 диапазона, пары 900 + 1800 / 900 + 2100 / 1800 + 2100, 30–43 дБм, IP65
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM REP-A: ВЧ-репитеры. С REP-A улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Ключевые параметры REP-A: полоса 1–3; усиление 80–95 ± 3 дБ.
Где применяют
- Объекты без устойчивого сигнала оператора — REP-A.
Технические характеристики
| Параметр | -1 | -2 | -2A | -2B | -3 |
|---|---|---|---|---|---|
| Диапазоны, вверх / вниз | один по заказу: 880–915 / 925–960; 1710–1785 / 1805–1880; 1920–1980 / 2110–2170; 2500–2570 / 2620–2690; 3700–3800 МГц | 880–915 / 925–960 и 1710–1785 / 1805–1880 МГц | 880–915 / 925–960 и 1920–1980 / 2110–2170 МГц | 1710–1785 / 1805–1880 и 1920–1980 / 2110–2170 МГц | 880–915 / 925–960, 1710–1785 / 1805–1880 и 1920–1980 / 2110–2170 МГц |
| Потребляемая мощность | ≤200 Вт | ≤300 Вт | ≤300 Вт | ≤300 Вт | ≤450 Вт |
| Коэффициент шума | ≤6 дБ | ≤6 дБ | ≤5 дБ | ≤5 дБ | ≤6 дБ |
| Максимальная входная мощность без повреждения | 0 дБм | 0 дБм | 10 дБм | 10 дБм | 0 дБм |
| КСВН | ≤1,5 | ≤1,5 | ≤1,5 (2100: ≤1,4) | ≤1,5 (2100: ≤1,4) | ≤1,5 |
| Линейность (-2A, -2B) | EVM ≤12,5 %, PCDE ≤−35 дБ; ИМ3 ≤−45 дБн/30 кГц; другие исполнения — уточняйте у менеджера | ||||
| Полоса пропускания | по заказу, задаётся до производства | ||||
| Выходная мощность вверх | 30 ± 2 дБм | ||||
| Выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | ||||
| Максимальное усиление | 80…95 ± 3 дБ по исполнению | ||||
| Регулировка усиления | 0–31 дБ, шаг 1 дБ | ||||
| Неравномерность усиления | ≤±2 дБ | ||||
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | ||||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | ||||
| Задержка | ≤5 мкс | ||||
| Входное / выходное сопротивление | 50 Ом | ||||
| ВЧ-разъёмы | N (розетка) | ||||
Исполнения
| Артикул | Выходная мощность вниз | Диапазоны |
|---|---|---|
| KADAMM REP-A30-1, -2, -2A, -2B, -3 | 30 ± 2 дБм (1 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A33-1, -2, -2A, -2B, -3 | 33 ± 2 дБм (2 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A37-1, -2, -2A, -2B, -3 | 37 ± 2 дБм (5 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A40-1, -2, -2A, -2B, -3 | 40 ± 2 дБм (10 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
| KADAMM REP-A43-1, -2, -2A, -2B, -3 | 43 ± 2 дБм (20 Вт) | -1: один; -2: 900 + 1800; -2A: 900 + 2100; -2B: 1800 + 2100; -3: 900 + 1800 + 2100 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-1); 500 × 440 × 187 мм (-2, -2A, -2B); 500 × 440 × 235 мм (-3) |
| Масса | ≤15 кг (-1); ≤25 кг (-2, -2A, -2B); ≤45 кг (-3) |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Питание | −48 В DC или 110/220 В AC, 50/60 Гц (по заказу); резервное, до 4 ч — по заказу (-2A, -2B) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы REP-A: 1–3.
- Усиление REP-A — 80–95 ± 3 дБ: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса REP-A: ≤15 кг (-1); ≤25 кг (-2, -2A, -2B); ≤45 кг (-3).
Поставка и документы
Подберём KADAMM REP-A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у REP-A?
80–95 ± 3 дБ.
Что нужно для подбора REP-A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект REP-A.
Какие частоты поддерживает REP-A?
Рабочая полоса REP-A — 1–3.
