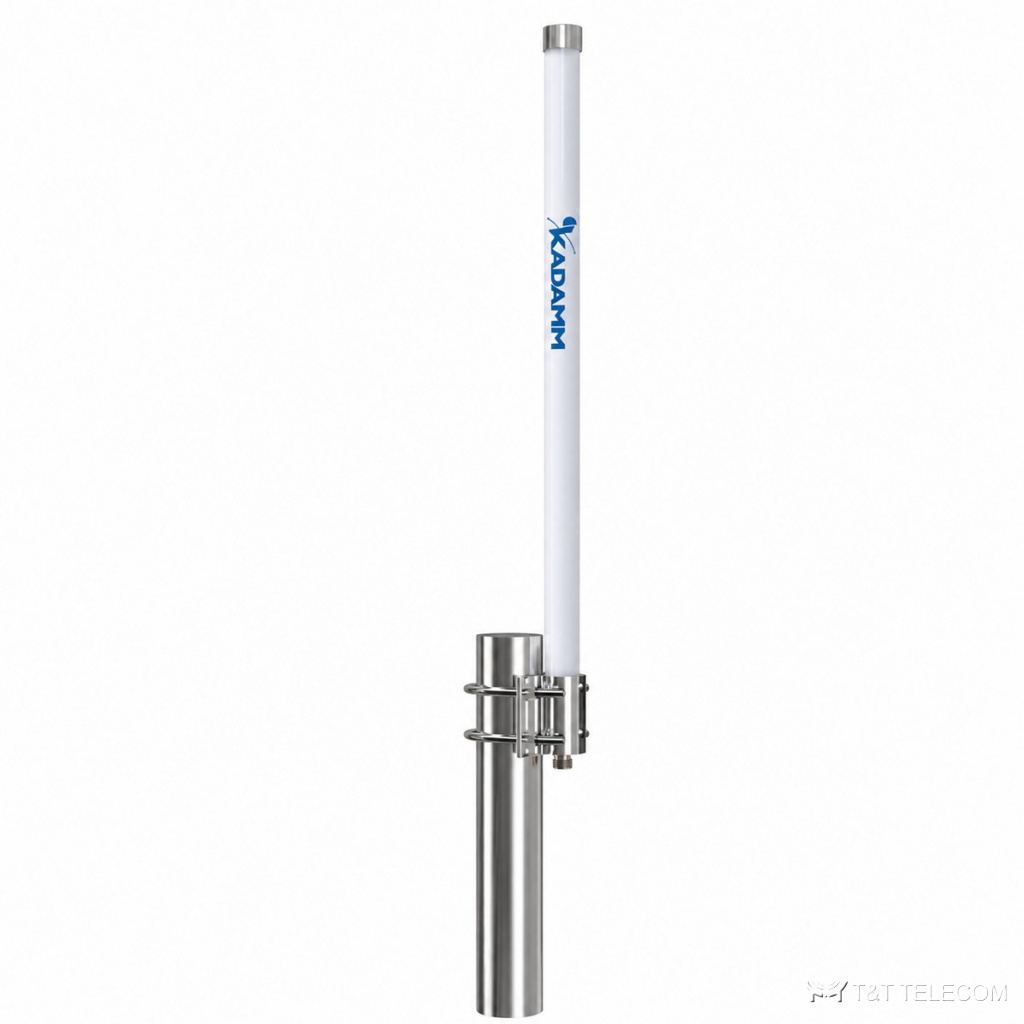

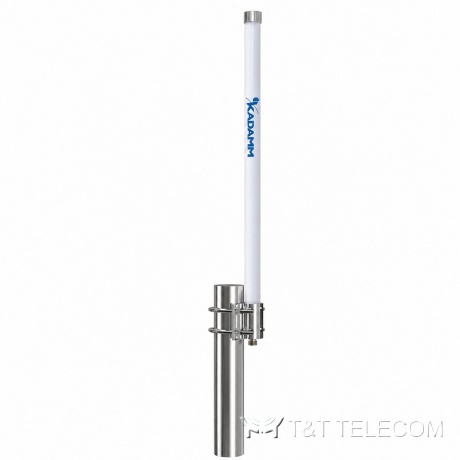

KADAMM OMC — всенаправленные антенны 1710–1880 / 3300–3800 МГц: 11 дБи, 2 модели

KADAMM OMC — всенаправленные антенны 1710–1880 / 3300–3800 МГц: 11 дБи, 2 модели
Всенаправленные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM OMC — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM OMC — всенаправленные антенны. Всенаправленная антенна OMC подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о OMC: полоса 1710–1880 / 3300–3800 МГц; усиление 11 дБи; мощность до 100, 100 Вт.

Как устроена OMC

OMC излучает одинаково по всему азимуту, а в вертикальной плоскости прижимает луч к горизонту — отсюда усиление без выбора направления: сигнал не уходит в небо и в землю под антенной. Рабочая полоса OMC — 1710–1880 / 3300–3800 МГц, в неё попадают GSM-1800 и LTE-1800, 5G NR 3,3–3,8 ГГц (n78).

Коэффициент усиления OMC составляет 11 дБи (8,8 дБд). Каждые 3 дБ из 11 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. КСВН OMC — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход OMC — 100, 100 Вт.

Конструкция OMC: масса 0,7 кг, 0,9; крепление на трубу мачта Ø30–Ø50 мм, мачта Ø40–Ø60; работает при −40…+65 °C.

Для каких задач

  • Диапазоны OMC: GSM-1800 и LTE-1800, 5G NR 3,3–3,8 ГГц (n78).
  • Покрытие вокруг здания или площадки — OMC.
  • Станция в центре обслуживаемой территории: посёлок, промплощадка, порт — OMC.
  • Для OMC: ретрансляторы и шлюзы, где абоненты находятся со всех сторон.

Технические характеристики

ПараметрЗначение
Диапазон1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR)
Усиление11 дБи
Порты1 порт
КСВН≤1,5
Волновое сопротивление50 Ом
Максимальная мощность100, 100 Вт

Исполнения

АртикулПолосаУсиление, дБиШирина ДН Г / ВПорты (поляризация)РазъёмГабариты
KADAMM OMC-111710-1880 МГц11360°/8°1 (вертикальная)N (розетка)Ø25×1540
KADAMM OMC-11A3300-3800 МГц11360°/8,5°1 (вертикальная)N (розетка)Ø25×630 мм

Механика и условия эксплуатации

ПараметрЗначение
Креплениемачта Ø30–Ø50 мм, мачта Ø40–Ø60
Рабочая температура−40…+65 °C
Масса0,7 кг, 0,9

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы OMC: 1710–1880 / 3300–3800 МГц.
  • Коэффициент усиления OMC — 11 дБи; больше усиление — уже луч.
  • Монтаж OMC: мачта Ø30–Ø50 мм, мачта Ø40–Ø60.
  • Габариты и масса OMC: 0,7 кг, 0,9.
  • Суммарная мощность передатчиков на входе OMC — не выше 100, 100 Вт, с запасом на пиковые значения.

Поставка и документы

Поставляем KADAMM OMC по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает OMC?
Рабочая полоса OMC — 1710–1880 / 3300–3800 МГц. Это GSM-1800 и LTE-1800, 5G NR 3,3–3,8 ГГц (n78).

Какое усиление у OMC?
11 дБи.

Как крепится OMC?
Мачта Ø30–Ø50 мм, мачта Ø40–Ø60.

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у OMC — не больше 4 %, остальное уходит в антенну.

Сколько это в дБд — усиление 11 дБи?
8,8 дБд: от значения в дБи отнимают 2,15 дБ.
