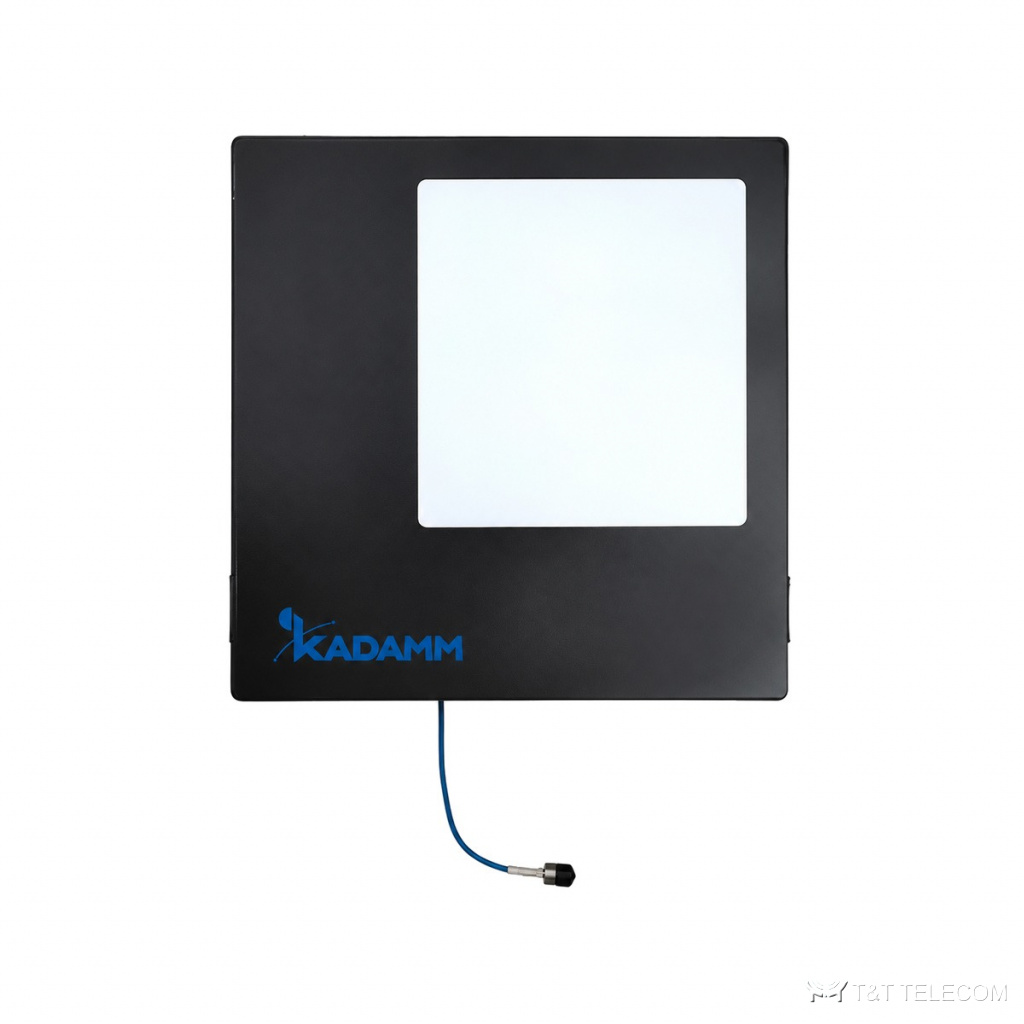

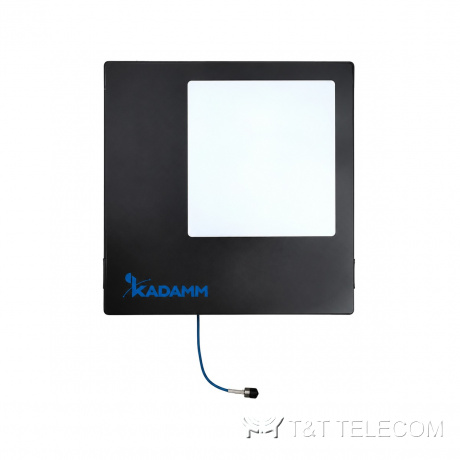

KADAMM O-ATP9-698/4000S-ML — маскированная антенна 698–960 / 1710–2700 / 3300–4000 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM O-ATP9-698/4000S-ML — маскированная антенна. Назначение и состав O-ATP9-698/4000S-ML описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры O-ATP9-698/4000S-ML: полоса 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц; усиление 9 дБи; поляризация вертикальная; мощность до 50 Вт.
Как устроена O-ATP9-698/4000S-ML
O-ATP9-698/4000S-ML — антенна в корпусе под элемент здания или благоустройства; радиопрозрачный корпус скрывает антенну и не меняет её параметров. Рабочая полоса O-ATP9-698/4000S-ML — 698–960 / 1710–2700 / 3300–4000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление O-ATP9-698/4000S-ML — 6,5/9/8,0 дБи. Ширина луча O-ATP9-698/4000S-ML в горизонтальной плоскости — 90°/65°/43°. В вертикальной плоскости ширина луча O-ATP9-698/4000S-ML — 85°/60°/40°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP9-698/4000S-ML и абонентами нет.
Пассивная интермодуляция O-ATP9-698/4000S-ML — не более −140 or -150 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН O-ATP9-698/4000S-ML — не более 2,2/не более 1,8/не более 1,8: обратно отражается не больше 14,1 % подводимой мощности. Допустимая мощность на вход O-ATP9-698/4000S-ML — 50 Вт. Разъёмы O-ATP9-698/4000S-ML: N или 4.3-10.
Конструкция O-ATP9-698/4000S-ML: габариты 362 × 340 × 130 мм; масса 1,5 кг; работает при −40…+65 °C.
Область применения
- Диапазоны O-ATP9-698/4000S-ML: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — O-ATP9-698/4000S-ML.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц |
| Коэффициент усиления | 6,5/9/8,0 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,2/≤1,8/≤1,8 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−140 or -150 дБн при 2 × 43 дБм |
| Ширина ДН, горизонтальная плоскость | 90°/65°/43° |
| Ширина ДН, вертикальная плоскость | 85°/60°/40° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP9-698/4000S-ML | 698–960 / 1710–2700 / 3300–4000 | 6,5/9/8,0 дБи | 1 | вертикальная | 90°/65°/43° / 85°/60°/40° | 50 Вт | N или 4.3-10 (розетка) | 362 × 340 × 130 мм | 1,5 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N или 4.3-10 (розетка) |
| Габариты | 362 × 340 × 130 мм |
| Масса | 1,5 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы O-ATP9-698/4000S-ML: 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц.
- Коэффициент усиления O-ATP9-698/4000S-ML — 9 дБи; больше усиление — уже луч.
- Габариты и масса O-ATP9-698/4000S-ML: 1,5 кг.
- Если на O-ATP9-698/4000S-ML работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 or -150 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка и документы
Поставляем KADAMM O-ATP9-698/4000S-ML по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −140 or -150 дБн при 2 × 43 дБм?
Чем ниже это значение у O-ATP9-698/4000S-ML, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 2,2/не более 1,8/не более 1,8?
Доля отражённой мощности при таком КСВН у O-ATP9-698/4000S-ML — не больше 14,1 %, остальное уходит в антенну.
Какие частоты поддерживает O-ATP9-698/4000S-ML?
Рабочая полоса O-ATP9-698/4000S-ML — 698–960 МГц и 1710–2700 МГц и 3300–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у O-ATP9-698/4000S-ML?
9 дБи.
Что нужно для подбора O-ATP9-698/4000S-ML?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP9-698/4000S-ML.
