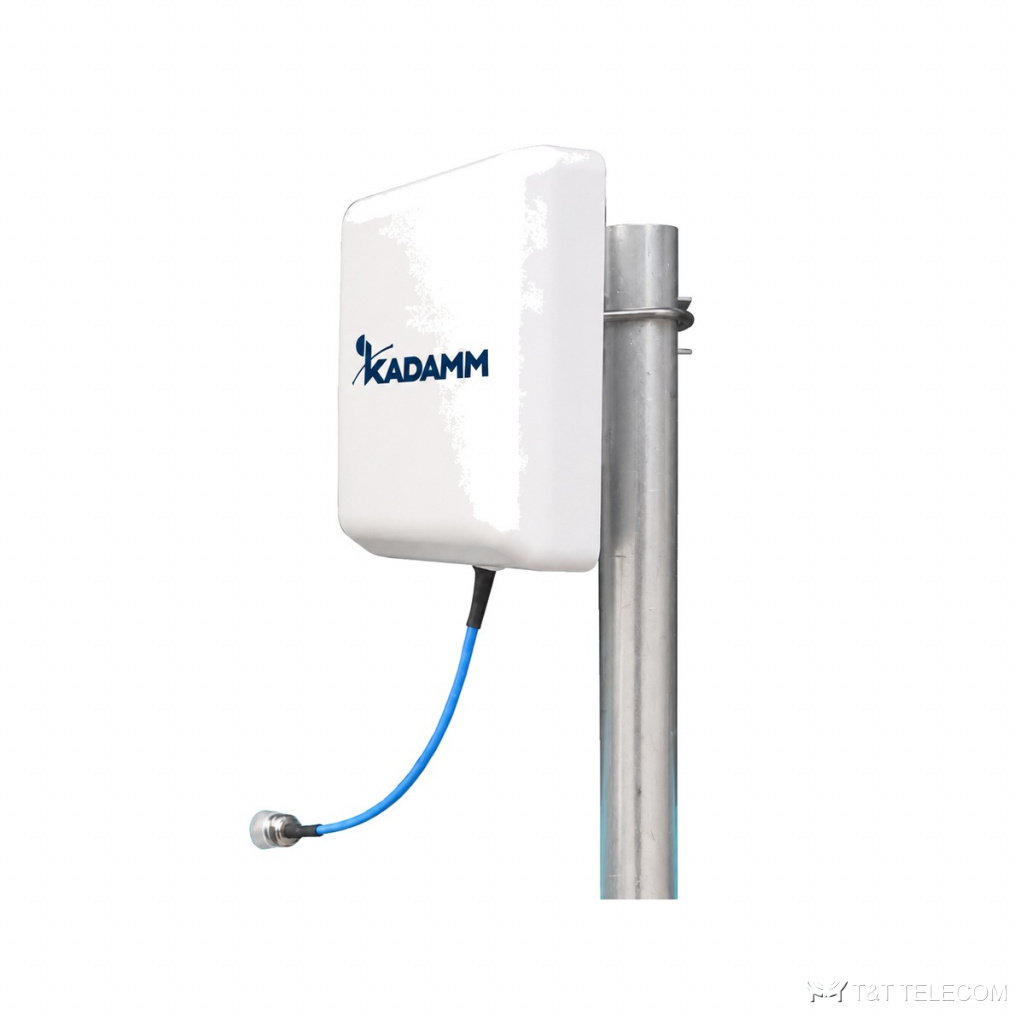

KADAMM O-ATP9-600/6000S — наружная направленная панельная антенна 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц, 8,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM O-ATP9-600/6000S — наружная направленная панельная антенна. O-ATP9-600/6000S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Ключевые параметры O-ATP9-600/6000S: полоса 600–960 МГц и 1710–2700 МГц и 3300–4000 МГц и 4900–6000 МГц; усиление 8,5 дБи; поляризация вертикальная; мощность до 50 Вт.
Принцип работы и конструкция
O-ATP9-600/6000S — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP9-600/6000S — 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление O-ATP9-600/6000S — 5,0 / 5,5 / 6,5 / 8,0 / 7,0 / 8,5 дБи. Ширина луча O-ATP9-600/6000S в горизонтальной плоскости — 110° / 100° / 85° / 65° / 50° / 14°. В вертикальной плоскости ширина луча O-ATP9-600/6000S — 95° / 90° / 82° / 60° / 45° / 16°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP9-600/6000S и абонентами нет.
Пассивная интермодуляция O-ATP9-600/6000S — не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН O-ATP9-600/6000S — не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход O-ATP9-600/6000S — 50 Вт. Разъёмы O-ATP9-600/6000S: N или 4.3-10.
Конструкция O-ATP9-600/6000S: габариты 180 × 158 × 60 мм; масса 0,4 кг; работает при −40…+65 °C.
Где применяют
- Через O-ATP9-600/6000S работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP9-600/6000S в паре с репитером.
- Покрытие вдоль улицы, трассы, территории предприятия (O-ATP9-600/6000S).
- Сервисная антенна репитера — O-ATP9-600/6000S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц |
| Коэффициент усиления | 5,0 / 5,5 / 6,5 / 8,0 / 7,0 / 8,5 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−153 дБн / ≤−153 дБн / ≤−153 дБн / ≤−153 дБн / ≤−153 дБн / ≤−153 дБн |
| Ширина ДН, горизонтальная плоскость | 110° / 100° / 85° / 65° / 50° / 14° |
| Ширина ДН, вертикальная плоскость | 95° / 90° / 82° / 60° / 45° / 16° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP9-600/6000S | 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4900–6000 | 5,0 / 5,5 / 6,5 / 8,0 / 7,0 / 8,5 | 1 | вертикальная | 110° / 100° / 85° / 65° / 50° / 14° / 95° / 90° / 82° / 60° / 45° / 16° | 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт / 50 Вт | N или 4.3-10 (розетка) | 180 × 158 × 60 мм | 0,4 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N или 4.3-10 (розетка) |
| Габариты | 180 × 158 × 60 мм |
| Масса | 0,4 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Сверьте частоты своей сети с полосой O-ATP9-600/6000S — 600–960 МГц и 1710–2700 МГц и 3300–4000 МГц и 4900–6000 МГц.
- Коэффициент усиления O-ATP9-600/6000S — 8,5 дБи; больше усиление — уже луч.
- Габариты и масса O-ATP9-600/6000S: 0,4 кг.
- Если на O-ATP9-600/6000S работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
KADAMM O-ATP9-600/6000S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн / не более −153 дБн?
Чем ниже это значение у O-ATP9-600/6000S, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0 / не более 2,0?
Доля отражённой мощности при таком КСВН у O-ATP9-600/6000S — не больше 11,1 %, остальное уходит в антенну.
Что нужно для подбора O-ATP9-600/6000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP9-600/6000S.
Какие частоты поддерживает O-ATP9-600/6000S?
Рабочая полоса O-ATP9-600/6000S — 600–960 МГц и 1710–2700 МГц и 3300–4000 МГц и 4900–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у O-ATP9-600/6000S?
8,5 дБи.
