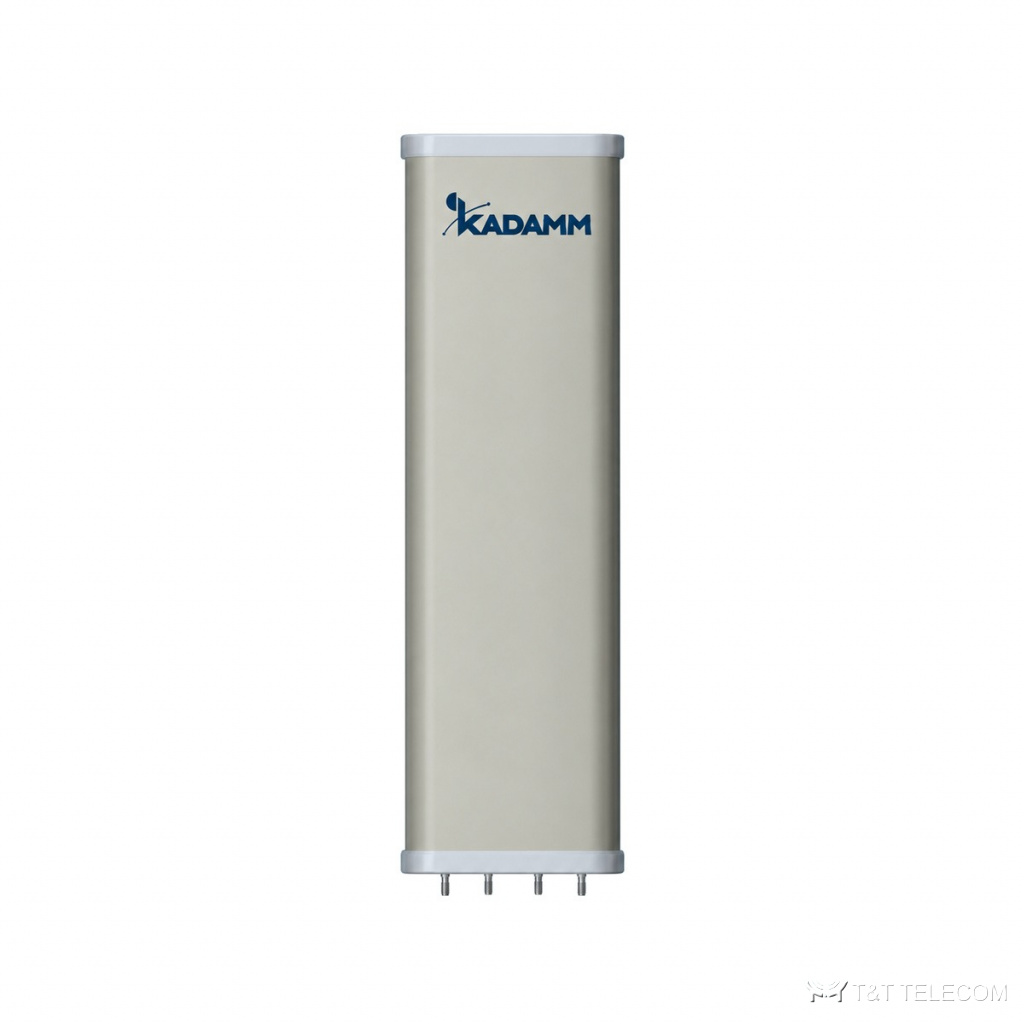

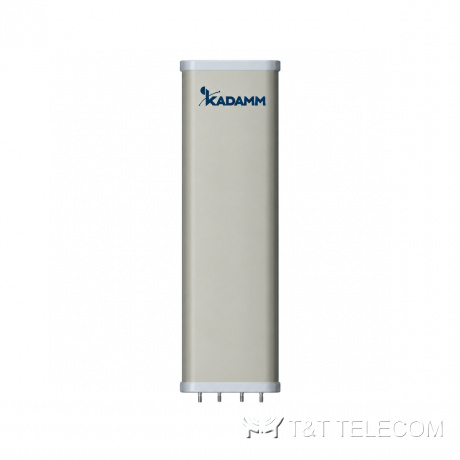

KADAMM O-ATP17-1447/1467S — наружная направленная панельная антенна 1447–1467 МГц, 17 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM O-ATP17-1447/1467S — наружная направленная панельная антенна. O-ATP17-1447/1467S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Ключевые параметры O-ATP17-1447/1467S: полоса 1447–1467 МГц; усиление 17 дБи; поляризация вертикальная; мощность до 500 Вт.
Как устроена O-ATP17-1447/1467S
O-ATP17-1447/1467S — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP17-1447/1467S — 1447–1467 МГц. Длина волны на средней частоте O-ATP17-1447/1467S около 20,6 см — от неё зависят размеры излучателей.
Усиление O-ATP17-1447/1467S — 17 дБи, это 14,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 17 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. Ширина луча O-ATP17-1447/1467S в горизонтальной плоскости — 65°. В вертикальной плоскости ширина луча O-ATP17-1447/1467S — 32°.
Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP17-1447/1467S и абонентами нет. КСВН O-ATP17-1447/1467S — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход O-ATP17-1447/1467S — 500 Вт. Разъёмы O-ATP17-1447/1467S: N.
Конструкция O-ATP17-1447/1467S: защита IP65; работает при −40…+65 °C.
Где применяют
- Донорная антенна системы DAS — O-ATP17-1447/1467S.
- Покрытие вдоль улицы, трассы, территории предприятия — O-ATP17-1447/1467S.
- Для O-ATP17-1447/1467S: сервисная антенна репитера.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1447–1467 МГц |
| Коэффициент усиления | 17 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 500 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 65° |
| Ширина ДН, вертикальная плоскость | 32° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP17-1447/1467S | 1447–1467 | 17 дБи | 1 | вертикальная | 65° / 32° | 500 Вт | N (розетка) | уточняйте у менеджера | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
| Степень защиты | IP65 |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP17-1447/1467S: 1447–1467 МГц.
- Коэффициент усиления O-ATP17-1447/1467S — 17 дБи; больше усиление — уже луч.
Поставка и документы
Поставляем KADAMM O-ATP17-1447/1467S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у O-ATP17-1447/1467S — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 17 дБи?
14,8 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора O-ATP17-1447/1467S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP17-1447/1467S.
Какие частоты поддерживает O-ATP17-1447/1467S?
Рабочая полоса O-ATP17-1447/1467S — 1447–1467 МГц.
Какое усиление у O-ATP17-1447/1467S?
17 дБи.
