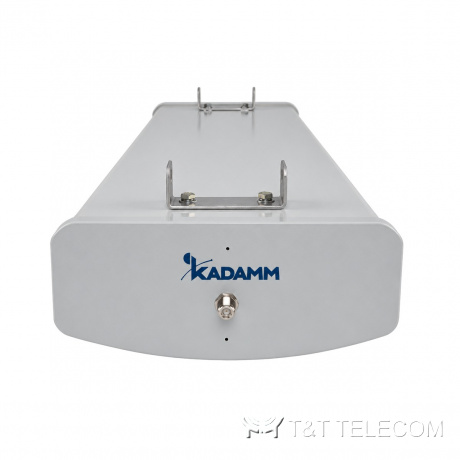

KADAMM O-ATP16-2300/2700S — наружная направленная панельная антенна 2300–2700 МГц, 16 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

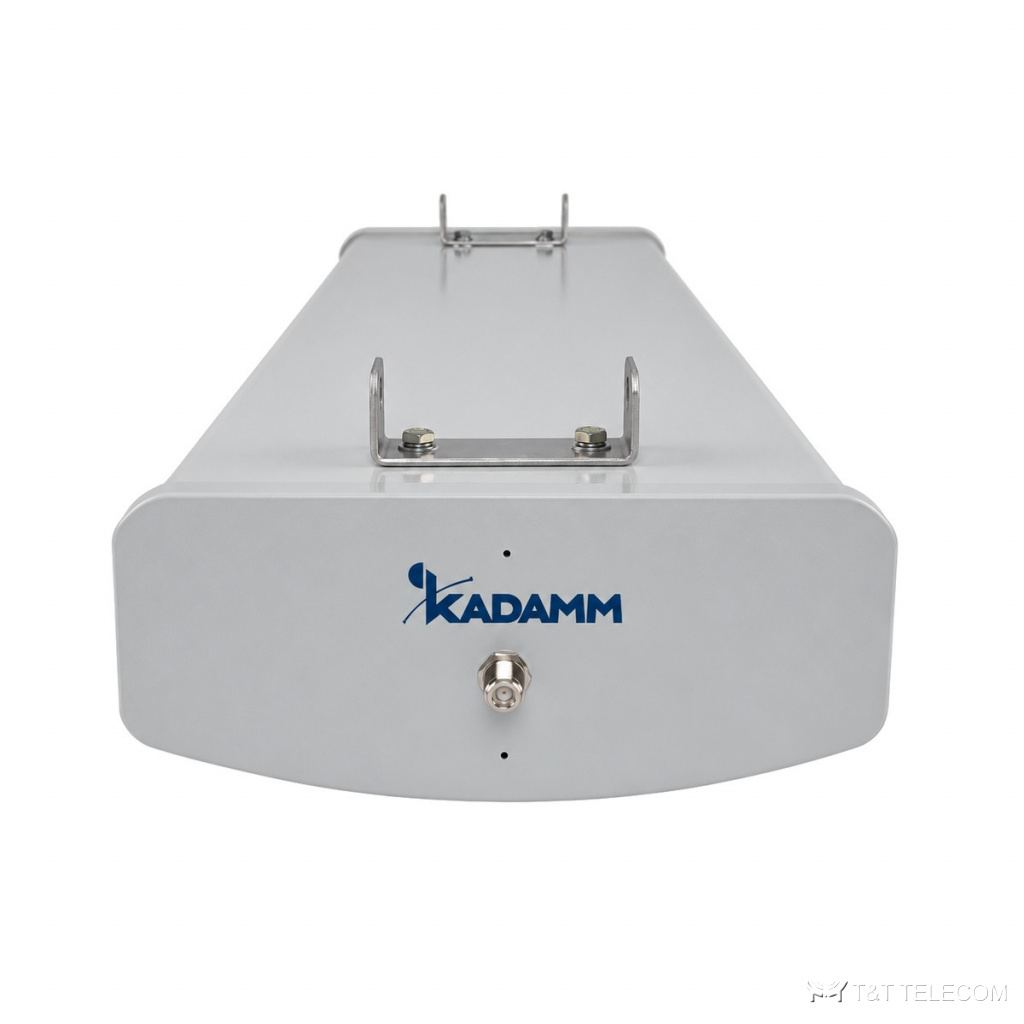

KADAMM O-ATP16-2300/2700S — наружная направленная панельная антенна. Донорная антенна O-ATP16-2300/2700S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Основные данные O-ATP16-2300/2700S: полоса 2300–2700 МГц; усиление 16 дБи; поляризация по модели; мощность до 100 Вт.
Принцип работы и конструкция
O-ATP16-2300/2700S — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP16-2300/2700S — 2300–2700 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600. Длина волны на средней частоте O-ATP16-2300/2700S около 12 см — от неё зависят размеры излучателей.
Усиление O-ATP16-2300/2700S — 16 дБи, это 13,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 16 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. КСВН O-ATP16-2300/2700S — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход O-ATP16-2300/2700S — 100 Вт. Разъёмы O-ATP16-2300/2700S: N.
Конструкция O-ATP16-2300/2700S: габариты 1100 × 180 × 60; масса 6 кг; крепление: на трубостойку.
Где применяют
- Полоса O-ATP16-2300/2700S охватывает LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Донорная антенна системы DAS — O-ATP16-2300/2700S.
- Покрытие вдоль улицы, трассы, территории предприятия (O-ATP16-2300/2700S).
- Сервисная антенна репитера — O-ATP16-2300/2700S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2300–2700 МГц |
| Коэффициент усиления | 16 дБи |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | ≤ 1,5 |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP16-2300/2700S | 2300–2700 | 16 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 100 Вт | N (розетка) | 1100 × 180 × 60 | 6 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | 1100 × 180 × 60 |
| Масса | 6 |
| Крепление | на трубостойку |
| Рабочая температура | уточняйте у менеджера |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP16-2300/2700S: 2300–2700 МГц.
- Усиление O-ATP16-2300/2700S — 16 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж O-ATP16-2300/2700S: на трубостойку.
- Габариты и масса O-ATP16-2300/2700S: 6.
Поставка и документы
KADAMM O-ATP16-2300/2700S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится O-ATP16-2300/2700S?
На трубостойку.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у O-ATP16-2300/2700S — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 16 дБи?
13,8 дБд: от значения в дБи отнимают 2,15 дБ.
Какие частоты поддерживает O-ATP16-2300/2700S?
Рабочая полоса O-ATP16-2300/2700S — 2300–2700 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Какое усиление у O-ATP16-2300/2700S?
16 дБи.
