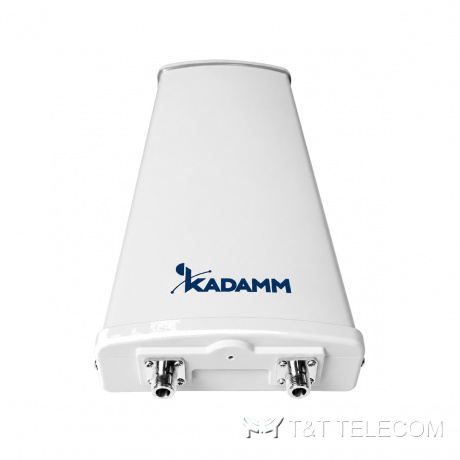

KADAMM O-ATP16-2200/2500M — наружная направленная панельная антенна 2200–2500 МГц, 16 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

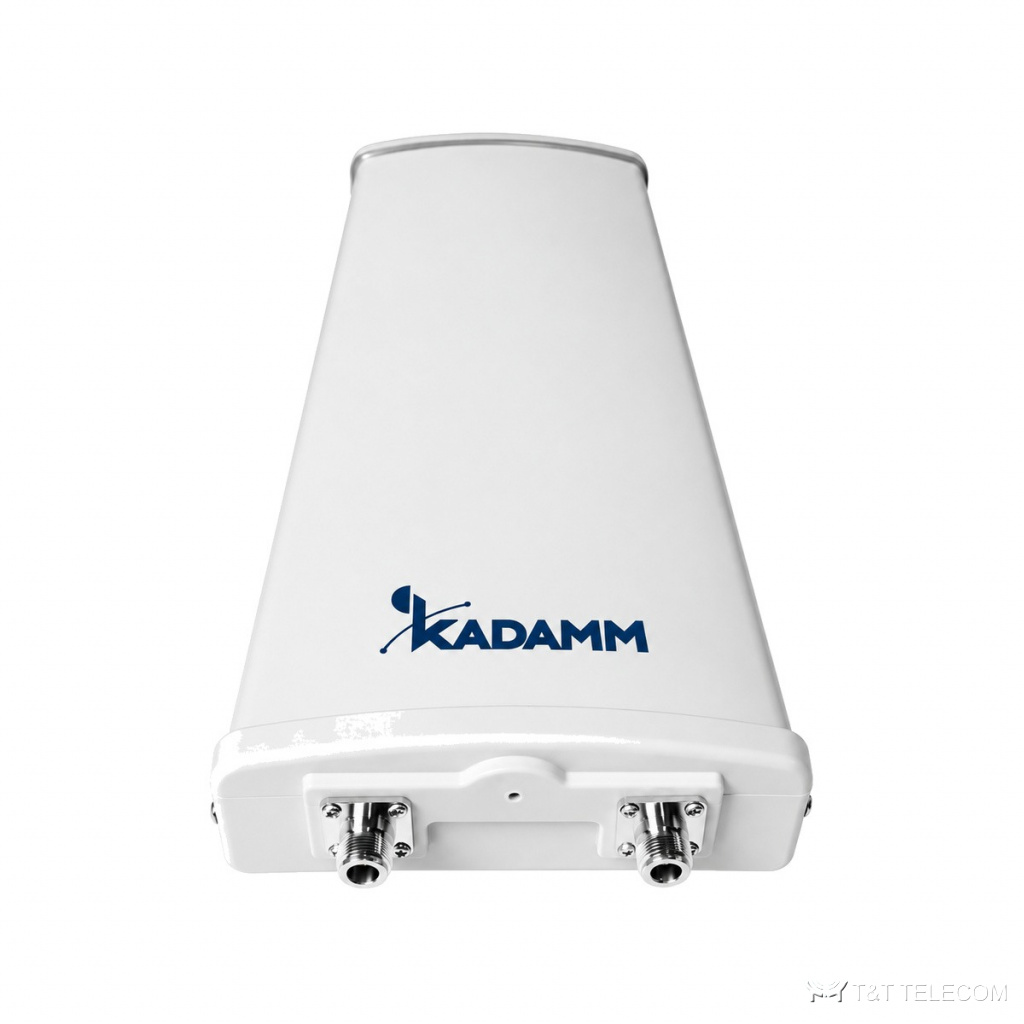

KADAMM O-ATP16-2200/2500M — наружная направленная панельная антенна. Донорная антенна O-ATP16-2200/2500M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP16-2200/2500M: полоса 2200–2500 МГц; усиление 16 дБи; поляризация вертикальная; мощность до 100 Вт.
Принцип работы и конструкция
O-ATP16-2200/2500M — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP16-2200/2500M — 2200–2500 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц. Длина волны на средней частоте O-ATP16-2200/2500M около 12,8 см — от неё зависят размеры излучателей.
Усиление O-ATP16-2200/2500M — 2×16 дБи. Ширина луча O-ATP16-2200/2500M в горизонтальной плоскости — 60. В вертикальной плоскости ширина луча O-ATP16-2200/2500M — 15. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP16-2200/2500M и абонентами нет.
У O-ATP16-2200/2500M 2 входа. КСВН O-ATP16-2200/2500M — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход O-ATP16-2200/2500M — 100 Вт. Разъёмы O-ATP16-2200/2500M: 2 × N. Конструкция O-ATP16-2200/2500M: габариты 500×170×60; масса 3,0 кг.
Для каких задач
- Полоса O-ATP16-2200/2500M охватывает LTE-2300, Wi-Fi 2,4 ГГц.
- Донорная антенна системы DAS — O-ATP16-2200/2500M.
- Покрытие вдоль улицы, трассы, территории предприятия — O-ATP16-2200/2500M.
- Сервисная антенна репитера — O-ATP16-2200/2500M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2200–2500 МГц |
| Коэффициент усиления | 2×16 дБи |
| Поляризация | вертикальная |
| Число портов | 2 порта |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 60 |
| Ширина ДН, вертикальная плоскость | 15 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP16-2200/2500M | 2200–2500 | 2×16 | 2 | вертикальная | 60 / 15 | 100 | 2 × N | 500×170×60 | 3,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 2 × N |
| Габариты | 500×170×60 |
| Масса | 3,0 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы O-ATP16-2200/2500M: 2200–2500 МГц.
- Коэффициент усиления O-ATP16-2200/2500M — 16 дБи; больше усиление — уже луч.
- Монтаж O-ATP16-2200/2500M: уточняйте у менеджера.
- Габариты и масса O-ATP16-2200/2500M: 3,0.
Поставка и документы
KADAMM O-ATP16-2200/2500M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает O-ATP16-2200/2500M?
Рабочая полоса O-ATP16-2200/2500M — 2200–2500 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц.
Какое усиление у O-ATP16-2200/2500M?
16 дБи.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у O-ATP16-2200/2500M — не больше 4 %, остальное уходит в антенну.
