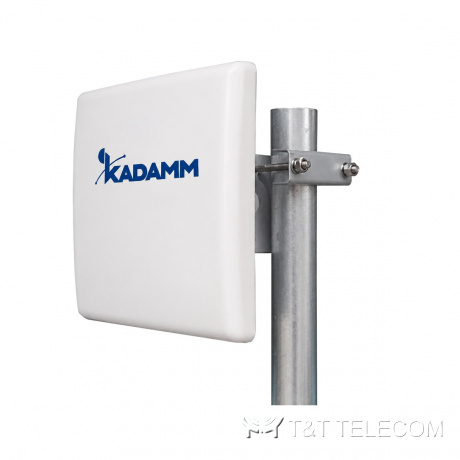

KADAMM O-ATP15-3400/3600S — наружная направленная панельная антенна 3400–3600 МГц, 15 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP15-3400/3600S — наружная направленная панельная антенна. Донорная антенна O-ATP15-3400/3600S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Коротко о O-ATP15-3400/3600S: полоса 3400–3600 МГц; усиление 15 дБи; поляризация вертикальная; мощность до 100 Вт.
Принцип работы и конструкция
O-ATP15-3400/3600S — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP15-3400/3600S — 3400–3600 МГц. Длина волны на средней частоте O-ATP15-3400/3600S около 8,6 см — от неё зависят размеры излучателей.
Усиление O-ATP15-3400/3600S — 15,0 дБи, это 12,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 15,0 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. Ширина луча O-ATP15-3400/3600S в горизонтальной плоскости — 30°. В вертикальной плоскости ширина луча O-ATP15-3400/3600S — 28°.
Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP15-3400/3600S и абонентами нет. КСВН O-ATP15-3400/3600S — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход O-ATP15-3400/3600S — 100 Вт. Разъёмы O-ATP15-3400/3600S: N.

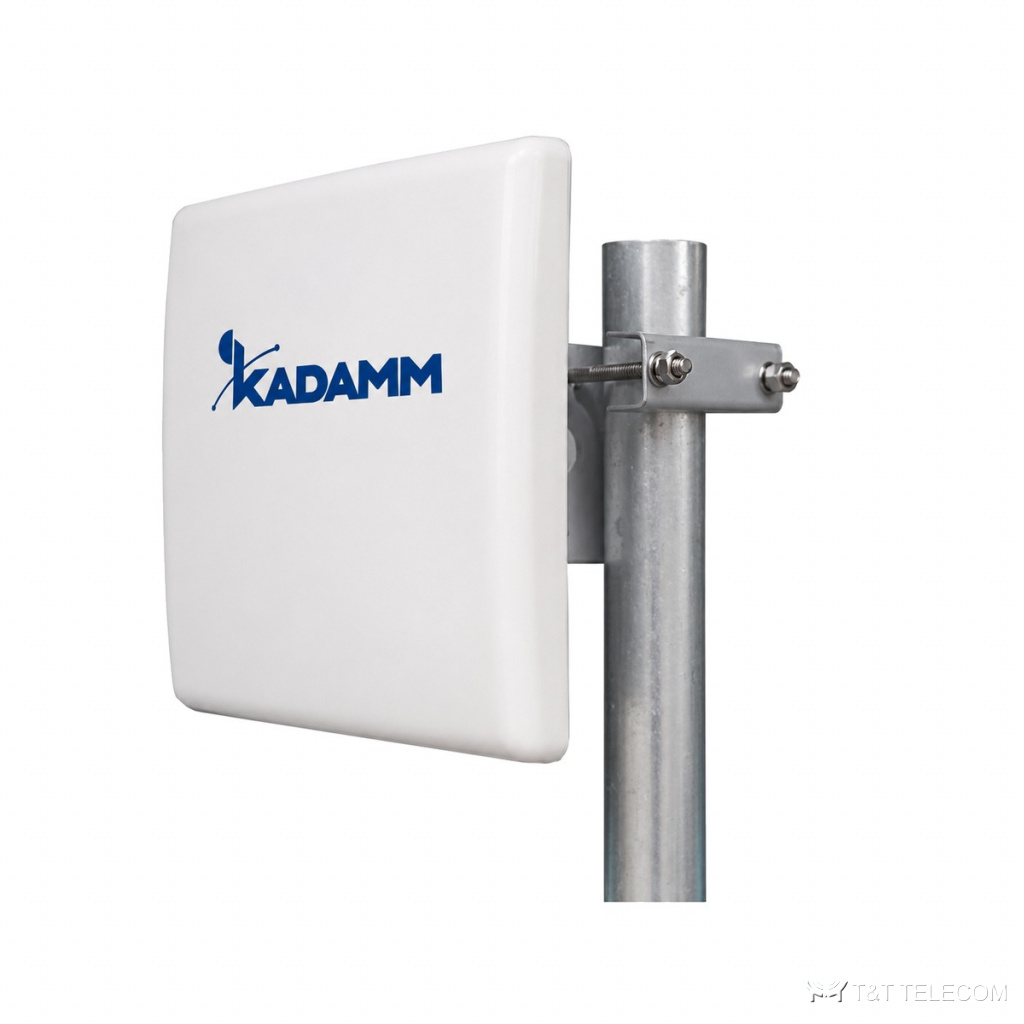

Конструкция O-ATP15-3400/3600S: габариты 190 × 190 × 30 мм; масса 1,7 кг; крепление на трубу на трубостойку Ø38–52 мм; работает при −40…+65 °C.
Область применения
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP15-3400/3600S в паре с репитером.
- Покрытие вдоль улицы, трассы, территории предприятия — O-ATP15-3400/3600S.
- Сервисная антенна репитера — O-ATP15-3400/3600S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3400–3600 МГц |
| Коэффициент усиления | 15,0 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 30° |
| Ширина ДН, вертикальная плоскость | 28° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP15-3400/3600S | 3400–3600 | 15,0 дБи | 1 | вертикальная | 30° / 28° | 100 Вт | N (розетка) | 190 × 190 × 30 мм | 1,7 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | 190 × 190 × 30 мм |
| Масса | 1,7 |
| Крепление | на трубостойку Ø38–52 мм |
| Рабочая температура | −40…+65 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой O-ATP15-3400/3600S — 3400–3600 МГц.
- Коэффициент усиления O-ATP15-3400/3600S — 15 дБи; больше усиление — уже луч.
- Монтаж O-ATP15-3400/3600S: на трубостойку Ø38–52 мм.
- Габариты и масса O-ATP15-3400/3600S: 1,7.
Поставка и документы
KADAMM O-ATP15-3400/3600S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится O-ATP15-3400/3600S?
На трубу на трубостойку Ø38–52 мм комплектным кронштейном.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у O-ATP15-3400/3600S — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 15,0 дБи?
12,8 дБд: от значения в дБи отнимают 2,15 дБ.
Какие частоты поддерживает O-ATP15-3400/3600S?
Рабочая полоса O-ATP15-3400/3600S — 3400–3600 МГц.
Какое усиление у O-ATP15-3400/3600S?
15 дБи.
