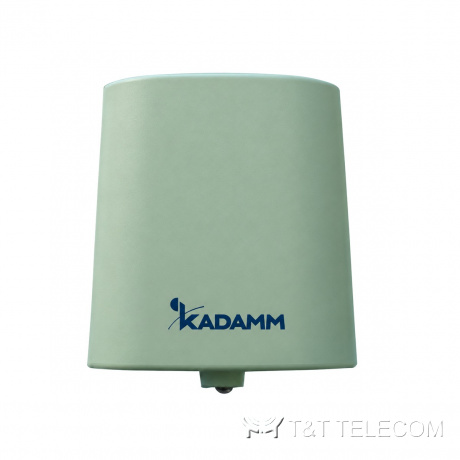

KADAMM O-ATP14 — наружные панельные антенны 1710–2170 МГц, 14 дБи, луч 60–65°, N или SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

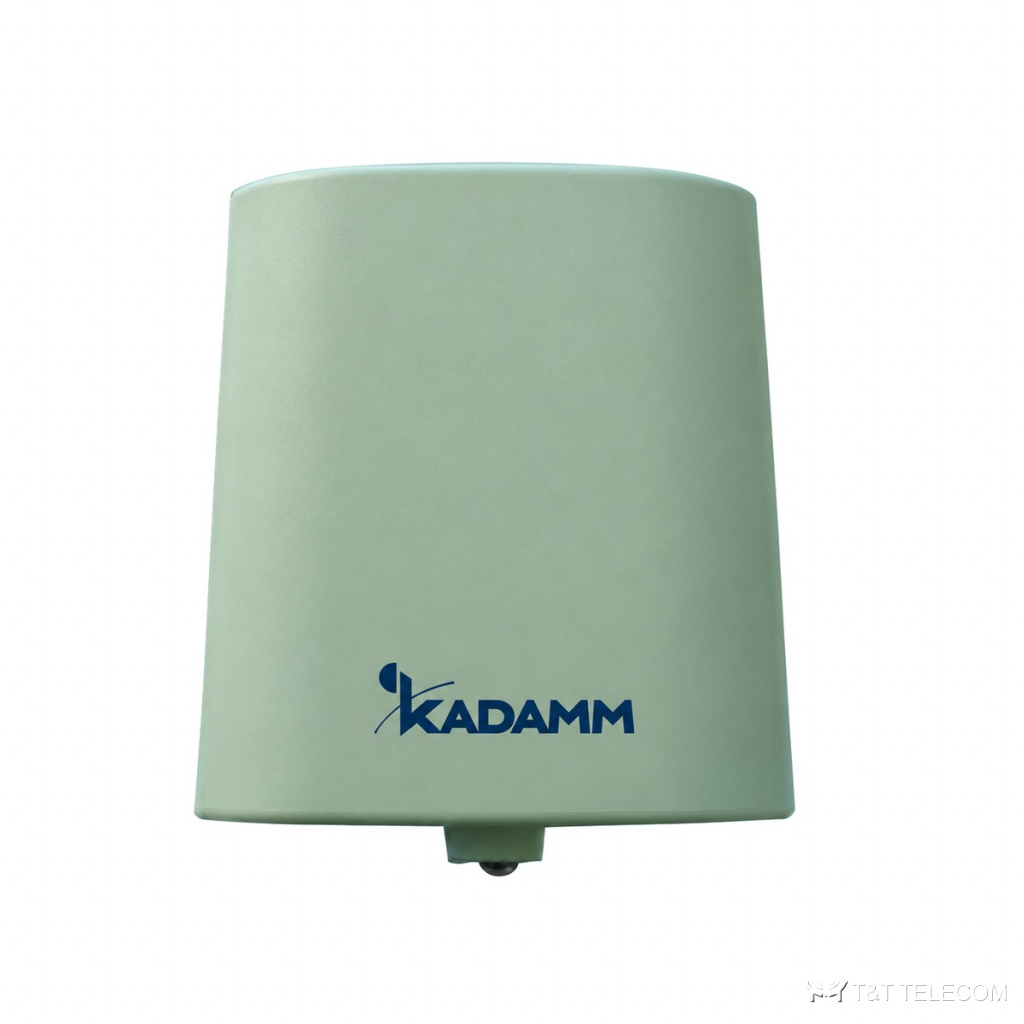

KADAMM O-ATP14 — наружная панельная антенна. O-ATP14 принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Основные данные O-ATP14: полоса 1710–2170 МГц; усиление 14 дБи; поляризация вертикальная; разъёмы SMA, N; мощность до 50 Вт.
Как устроена O-ATP14
O-ATP14 — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP14 — 1710–2170 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100. Длина волны на средней частоте O-ATP14 около 15,5 см — от неё зависят размеры излучателей.
Усиление O-ATP14 — 14 дБи, это 11,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 14 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. Ширина луча O-ATP14 в горизонтальной плоскости — 60–65° / 25°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP14 и абонентами нет.
Допустимая мощность на вход O-ATP14 — 50 Вт. Разъёмы O-ATP14: SMA, N. Конструкция O-ATP14: габариты 225 × 195 × 47 мм; масса 0,45 кг; крепление: на трубу; выдерживает ветер до 60 м/с; работает при −40…+60 °C. Излучатели O-ATP14 заземлены по постоянному току, статический заряд стекает на опору.
Область применения
- Диапазоны O-ATP14: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP14 в паре с репитером.
- Покрытие вдоль улицы, трассы, территории предприятия — O-ATP14.
- Сервисная антенна репитера — O-ATP14.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Полоса пропускания | O-ATP14-1710/2170S — 460 МГц; O-ATP14-1920/2170S — 250 МГц |
| Коэффициент усиления | 14 дБи |
| КСВН | уточняйте у менеджера |
| Поляризация | вертикальная |
| Ширина луча | по исполнению (см. таблицу «Исполнения») |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
Исполнения
| Артикул | Частоты | Усиление | Ширина луча | Разъём | Размеры, масса |
|---|---|---|---|---|---|
| KADAMM O-ATP14-1710/2170S | 1710–2170 МГц | 14 дБи | 60° в горизонтальной, 25° в вертикальной плоскости | N, вилка | 225 × 195 × 47 мм, 0,45 кг |
| KADAMM O-ATP14-1920/2170S | 1920–2170 МГц | 14 дБи | 65° в горизонтальной, 25° в вертикальной плоскости | SMA, вилка | 225 × 195 × 47 мм, 0,45 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | направленная антенна для установки на трубу |
| Размеры | 225 × 195 × 47 мм |
| Масса | 0,45 кг |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | на трубу |
| Ветровая стойкость | 60 м/с |
| Грозозащита | заземление по постоянному току |
| Цвет | белый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой O-ATP14 — 1710–2170 МГц.
- Усиление O-ATP14 — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы O-ATP14 (SMA, N) подбирают джамперы и переходы.
- Монтаж O-ATP14: на трубу; ветровая нагрузка 60 м/с.
- Габариты и масса O-ATP14: 225 × 195 × 47 мм, 0,45 кг.
Поставка и документы
Подберём KADAMM O-ATP14 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора O-ATP14?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP14.
Какие частоты поддерживает O-ATP14?
Рабочая полоса O-ATP14 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у O-ATP14?
SMA, N. Другие исполнения — уточняйте при заказе.
Как крепится O-ATP14?
На трубу.
Сколько это в дБд — усиление 14 дБи?
11,8 дБд: от значения в дБи отнимают 2,15 дБ.
