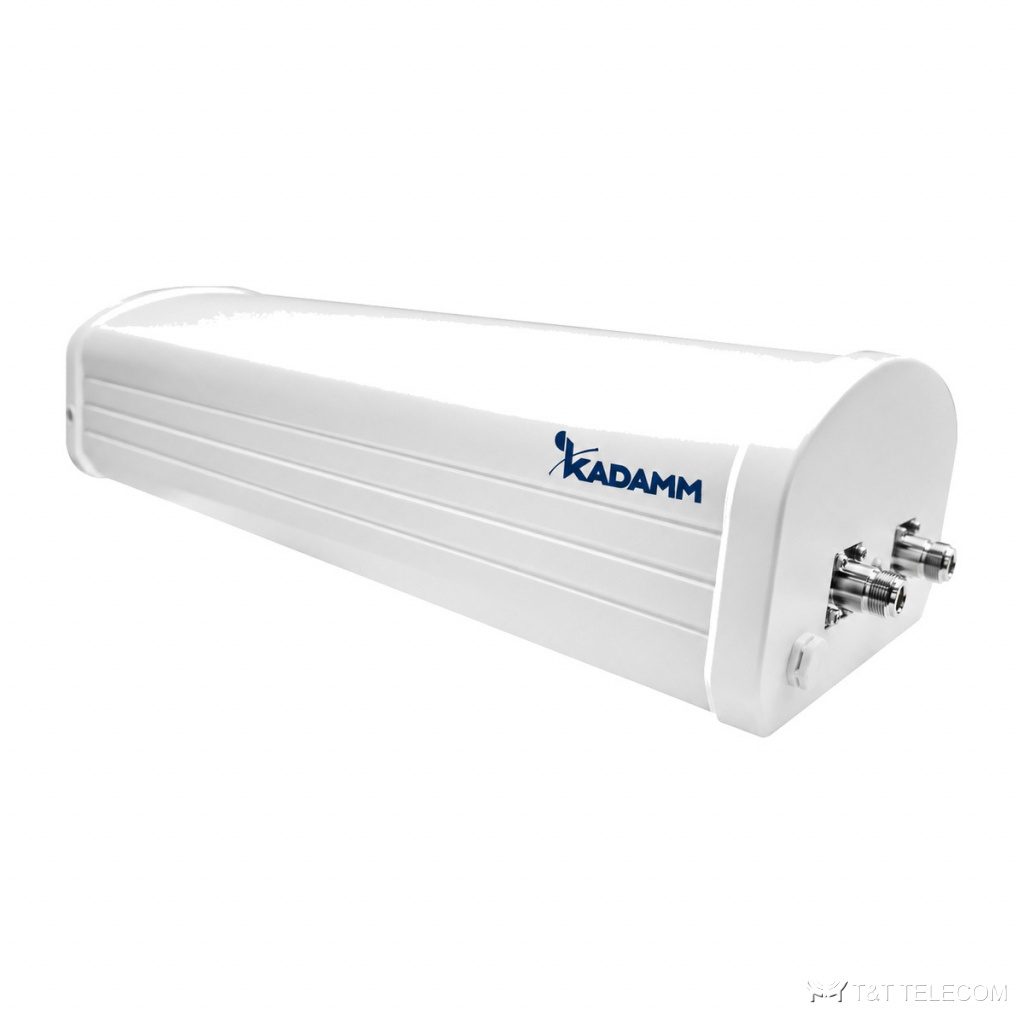

KADAMM O-ATP14-3300/4000M — наружная направленная панельная антенна 3300–4000 МГц, 14 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP14-3300/4000M — наружная направленная панельная антенна. O-ATP14-3300/4000M принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Коротко о O-ATP14-3300/4000M: полоса 3300–4000 МГц; усиление 14 дБи; поляризация ±45°; мощность до 100 Вт.
Принцип работы и конструкция
O-ATP14-3300/4000M — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP14-3300/4000M — 3300–4000 МГц, в неё попадают 5G NR 3,3–3,8 ГГц (n78). Длина волны на средней частоте O-ATP14-3300/4000M около 8,2 см — от неё зависят размеры излучателей.
Усиление O-ATP14-3300/4000M — 14±1 дБи. Ширина луча O-ATP14-3300/4000M в горизонтальной плоскости — 65±7. В вертикальной плоскости ширина луча O-ATP14-3300/4000M — 13±5. Поляризация O-ATP14-3300/4000M ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны.
У O-ATP14-3300/4000M 2 входа. КСВН O-ATP14-3300/4000M — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход O-ATP14-3300/4000M — 100 Вт. Разъёмы O-ATP14-3300/4000M: 2 × N. Конструкция O-ATP14-3300/4000M: габариты 430 × 180 × 115; защита IP65; работает при −40…+70 °C.
Где применяют
- Диапазоны O-ATP14-3300/4000M: 5G NR 3,3–3,8 ГГц (n78).
- Донорная антенна системы DAS — O-ATP14-3300/4000M.
- Покрытие вдоль улицы, трассы, территории предприятия — O-ATP14-3300/4000M.
- Сервисная антенна репитера (O-ATP14-3300/4000M).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления | 14±1 дБи |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Электрический наклон | 0 |
| Ширина ДН, горизонтальная плоскость | 65±7 |
| Ширина ДН, вертикальная плоскость | 13±5 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP14-3300/4000M | 3300–4000 | 14±1 | 2 | ±45° | 65±7 / 13±5 | 100 | 2 × N (розетка) | 430 × 180 × 115 | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 2 × N (розетка) |
| Габариты | 430 × 180 × 115 |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+70 °C |
| Степень защиты | IP65 |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP14-3300/4000M: 3300–4000 МГц.
- Усиление O-ATP14-3300/4000M — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Наклон луча O-ATP14-3300/4000M: 0.
- Число входов O-ATP14-3300/4000M — 2: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
Поставка и документы
Подберём KADAMM O-ATP14-3300/4000M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у O-ATP14-3300/4000M — не больше 4 %, остальное уходит в антенну.
Что нужно для подбора O-ATP14-3300/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP14-3300/4000M.
Какие частоты поддерживает O-ATP14-3300/4000M?
Рабочая полоса O-ATP14-3300/4000M — 3300–4000 МГц. Это 5G NR 3,3–3,8 ГГц (n78).
Какое усиление у O-ATP14-3300/4000M?
14 дБи.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM O-ATP14-3300/4000M — техническое описание 181.17 КБ
