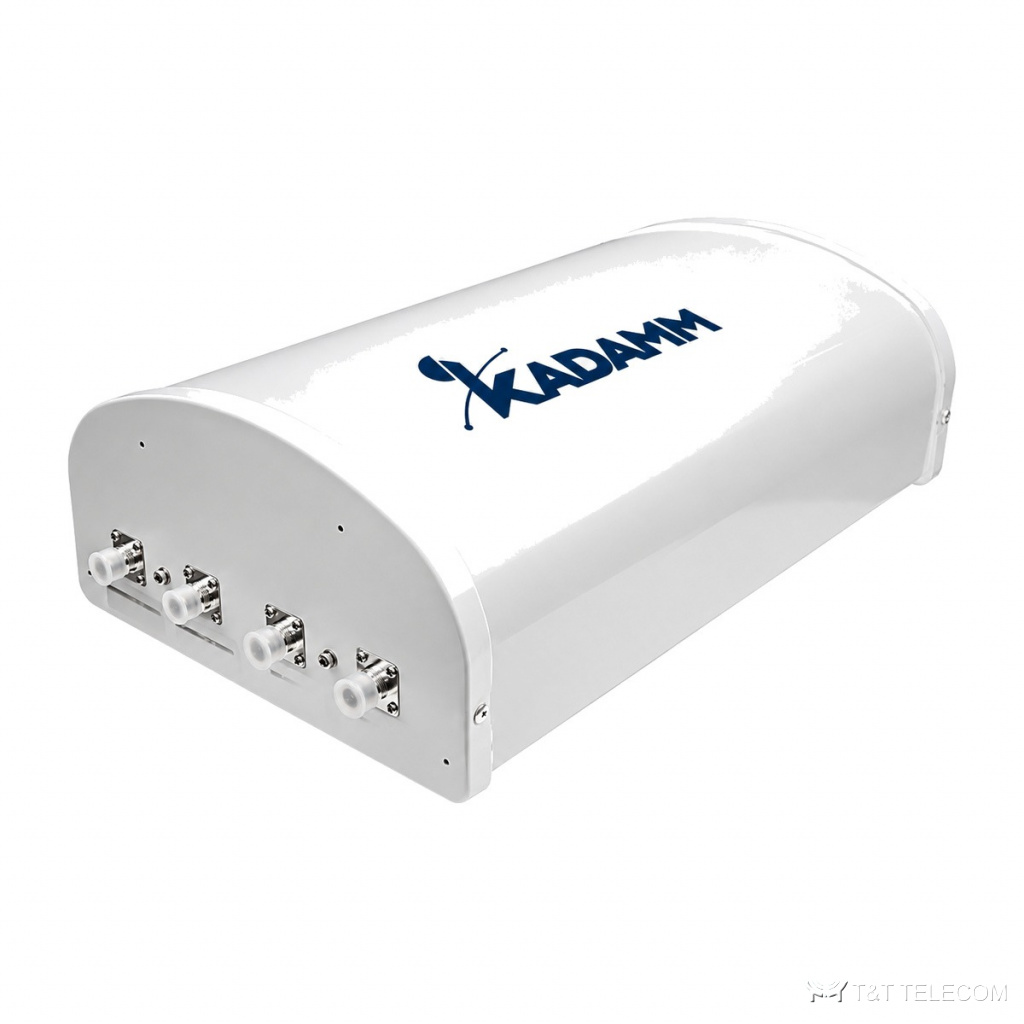

KADAMM O-ATP-698/4200-S — наружные направленные панельные антенны. Донорная антенна O-ATP-698/4200-S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP-698/4200-S: полоса 698–4200 МГц; усиление 10,5–18 дБи; поляризация ±45°; мощность до до 100 Вт.
Принцип работы и конструкция
O-ATP-698/4200-S — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса O-ATP-698/4200-S — 698–4200 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление O-ATP-698/4200-S — 10,5–18 дБи (по модели). Поляризация O-ATP-698/4200-S ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Пассивная интермодуляция O-ATP-698/4200-S — не более −1 50 дБ c при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН O-ATP-698/4200-S — по модели — см. таблицу. Допустимая мощность на вход O-ATP-698/4200-S — до 100 Вт. Разъёмы O-ATP-698/4200-S: по модели — см. таблицу. Конструкция O-ATP-698/4200-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Диапазоны O-ATP-698/4200-S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP-698/4200-S в паре с репитером.
- Покрытие вдоль улицы, трассы, территории предприятия (O-ATP-698/4200-S).
- Сервисная антенна репитера (O-ATP-698/4200-S).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4200 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 10,5–18 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−1 50 дБ c при 2 × 43 дБм |
| Электрический наклон | 0 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP18-698/2700S | 698–960 / 1710–2700 | 18 | 1 | ±45° | 65 / 15 | 100 | N | 1300 × 280 × 125 | 10 | — | ≤2,5 |
| KADAMM O-ATP11-698/4200S | 698–960 / 1710–2690 / 3300–4200 | 7,5±1/8,5±1 / 10,5±1 | 1 | ±45° | 80/70 / 55 / 80/70 / 30 | 50 | N (розетка) (возможен другой по заказу) | 450 × 278 × 138 | уточняйте у менеджера | −40…+70 °C | ≤1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Как подобрать
- Сверьте частоты своей сети с полосой O-ATP-698/4200-S — 698–4200 МГц.
- Коэффициент усиления O-ATP-698/4200-S — 10,5–18 дБи; больше усиление — уже луч.
- Наклон луча O-ATP-698/4200-S: 0.
- Габариты и масса O-ATP-698/4200-S: по модели — см. таблицу.
- Если на O-ATP-698/4200-S работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −1 50 дБ c при 2 × 43 дБм), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM O-ATP-698/4200-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −1 50 дБ c при 2 × 43 дБм?
Чем ниже это значение у O-ATP-698/4200-S, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Какие частоты поддерживает O-ATP-698/4200-S?
Рабочая полоса O-ATP-698/4200-S — 698–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у O-ATP-698/4200-S?
10,5–18 дБи.
Что нужно для подбора O-ATP-698/4200-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP-698/4200-S.
