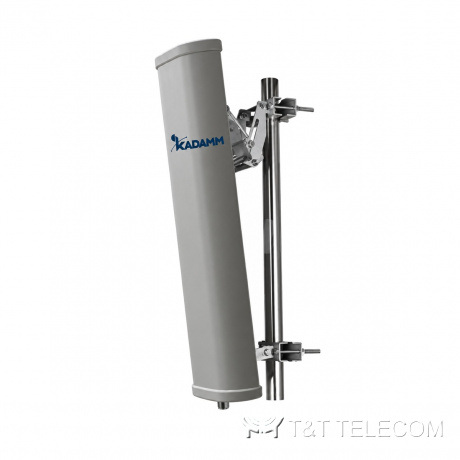

KADAMM O-ATP-698/2700 — секторные антенны базовых станций 698–2700 МГц: 12–16 дБи, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP-698/2700: секторные антенны базовых станций. O-ATP-698/2700 принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Ключевые параметры O-ATP-698/2700: полоса 698–2700 МГц; усиление 12–16 дБи; поляризация вертикальная; мощность до 100 Вт.
Устройство и принцип работы

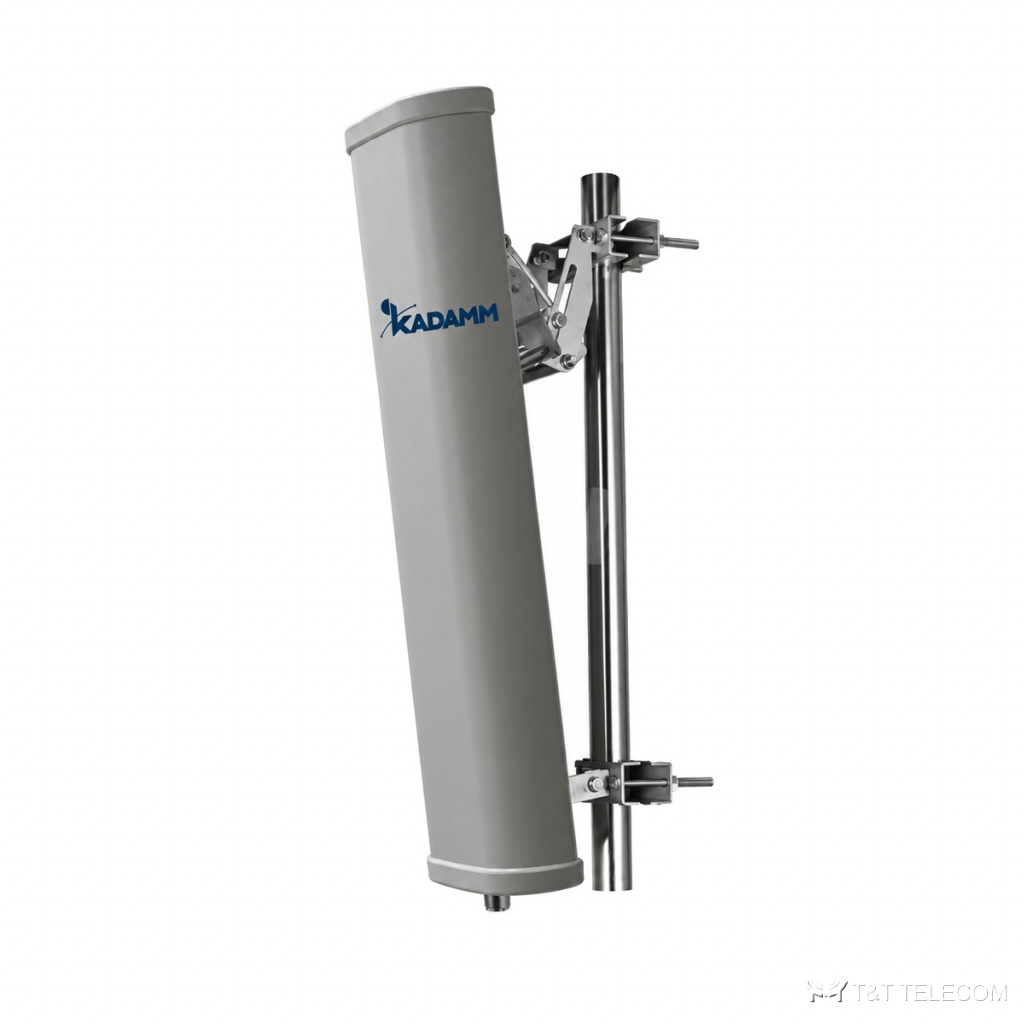

Внутри O-ATP-698/2700 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность O-ATP-698/2700 уходит вперёд, в один сектор соты. Рабочая полоса O-ATP-698/2700 — 698–2700 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление O-ATP-698/2700 — 12–16 дБи. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной O-ATP-698/2700 и абонентами нет. КСВН O-ATP-698/2700 — по модели — см. таблицу. Допустимая мощность на вход O-ATP-698/2700 — 100 Вт.
Конструкция O-ATP-698/2700: масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Через O-ATP-698/2700 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP-698/2700 в паре с репитером.
- Для O-ATP-698/2700: макросайты операторов на мачтах, трубостойках и крышах.
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (O-ATP-698/2700).
- Для O-ATP-698/2700: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 12–16 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP12-698/2700S | 698–960 / 1710–2700 | 8/12 дБи | 1 | вертикальная | 65° / 45° | 100 | N | 300 × 280 × 125 | 2 | — | ≤2,0 |
| KADAMM O-ATP15-806/960S | 806–960 | 15 дБи | 1 | вертикальная | 65° / 15° | 100 Вт | N (розетка) | 1300 × 280 × 125 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP12-1710/1880S | 1710–1880 | 12 дБи / 12 дБи | 1 | вертикальная | 65° / 30° | 100 Вт | N (розетка) | 350 × 180 × 90 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP16-1850/1990S | 1850–1990 | 16 дБи | 1 | вертикальная | 120° / 8° | 100 Вт | N (розетка) | 1200 × 180 × 90 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
| KADAMM O-ATP12-2300/2700S | 2300–2700 | 12 дБи | 1 | вертикальная | 120° / 15° | 100 Вт | N (розетка) | 600 × 180 × 60 мм | уточняйте у менеджера | −40…+65 °C | ≤1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP-698/2700: 698–2700 МГц.
- Усиление O-ATP-698/2700 — 12–16 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса O-ATP-698/2700: по модели — см. таблицу.
- Суммарная мощность передатчиков на входе O-ATP-698/2700 — не выше 100 Вт, с запасом на пиковые значения.
Поставка и документы
Поставляем KADAMM O-ATP-698/2700 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у O-ATP-698/2700?
12–16 дБи.
Что нужно для подбора O-ATP-698/2700?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP-698/2700.
Какие частоты поддерживает O-ATP-698/2700?
Рабочая полоса O-ATP-698/2700 — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
