Секторные антенны РРЛ «точка – многоточка» KADAMM MWS — 10–40 ГГц, сектор 30–90°

Секторные антенны РРЛ «точка – многоточка» KADAMM MWS — 10–40 ГГц, сектор 30–90°
Антенны РРЛ (радиорелейные)
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM MWS — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

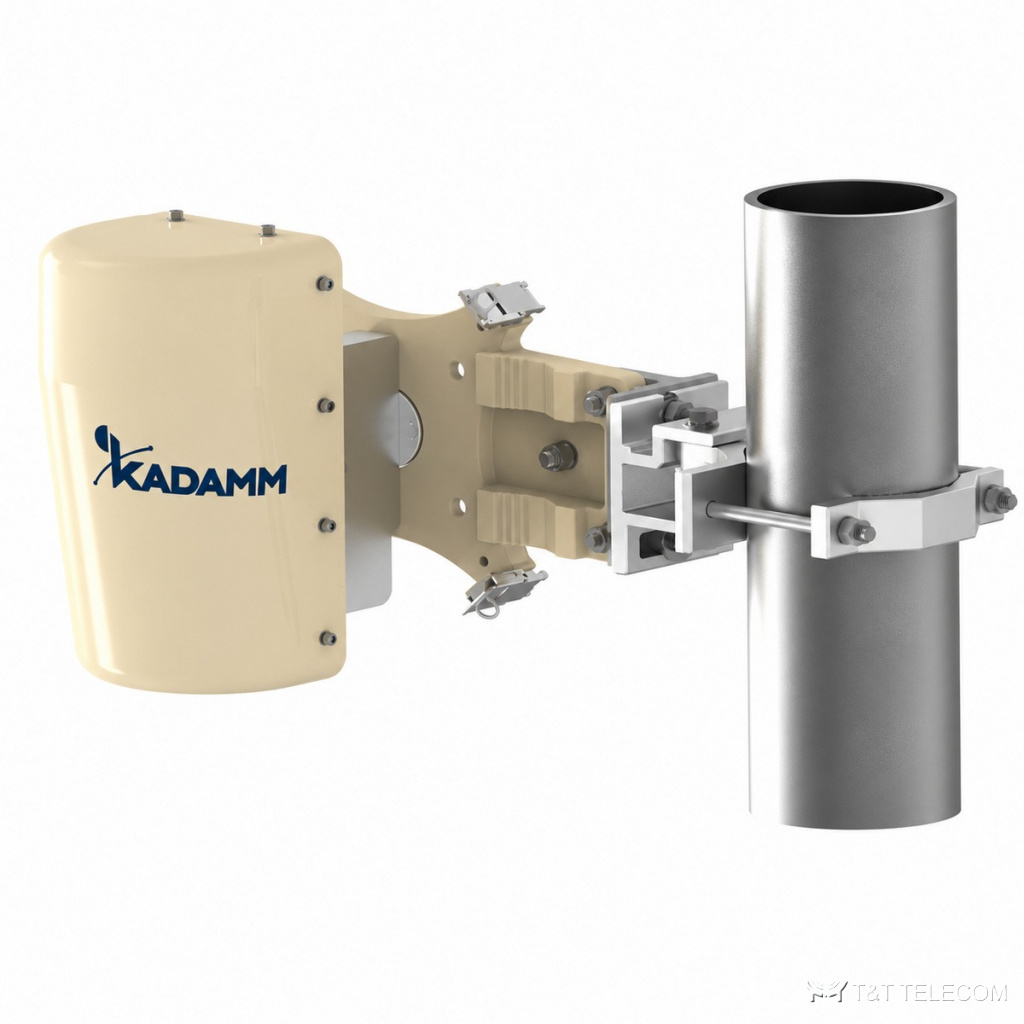

KADAMM MWS — секторные антенны для радиорелейных сетей «точка – многоточка» в диапазонах 10, 26, 28 и 39 ГГц. Сектор от 30 до 90°, усиление 16–24 дБи, линейная поляризация — вертикальная или горизонтальная по исполнению. Отношение вперёд / назад 35–40 дБ, кроссполяризационная развязка 25 дБ, КСВН до 1,5. Корпус выдерживает ветер до 67 м/с.

Где применяют

  • Базовые станции сетей беспроводного доступа «точка – многоточка».
  • Подключение нескольких абонентских терминалов в секторе.
  • Сети 26 / 28 ГГц и 39 ГГц.

Технические характеристики

ПараметрЗначение
Диапазоны исполнений10,15–10,65; 24,25–27,5; 24,5–29,5; 38,6–40,0 ГГц
Поляризациялинейная, вертикальная или горизонтальная — по исполнению
Усиление16–24 дБи — по исполнению
Ширина ДН (азимут / угол места)по исполнению, см. таблицу
Отношение вперёд / назад35–40 дБ
Кроссполяризационная развязка (XPD)25 дБ
КСВН≤1,5
Подавление боковых лепестков35 дБ при 120° (MWS60-39V / H)
Рабочая мощность20 дБм

Исполнения

АртикулДиапазон, ГГцПоляризацияУсиление, дБиШирина ДН (азимут / угол места), °F/B, дБXPD, дБГабариты по чертежу, мм
MWS90-10V10,15–10,65вертикальная1690 / 83525A 394, B 310, C 581, D 136, E 281
MWS90-27V24,5–29,5вертикальная1890 / 63525A 394, B 236, C 581, D 54, E 238
MWS30-26H24,25–27,5горизонтальная1830 / 103525120 × 43 × 100
MWS60-39V38,6–40,0вертикальная2460 / 1,84025A 407, B 111, C 602, D 495, E 31, F 48,5, G 305
MWS60-39H38,6–40,0горизонтальная2460 / 1,84025A 407, B 111, C 602, D 495, E 31, F 48,5, G 305

Механика и условия эксплуатации

ПараметрЗначение
Креплениена трубу Ø51–114 мм (кроме MWS30-26H — уточняйте у менеджера)
ЮстировкаMWS90: азимут грубо 360°, точно ±30°; угол места −30…+30°, точно ±15°; MWS60: азимут и угол места точно ±30°
Скорость ветра выживания / рабочаяMWS90 — 67 / 55 м/с; MWS60 — 58 м/с
Рабочая температура−45…+60 °C (MWS60 — −45…+55 °C)
Материалалюминий (MWS60 — белый)
МассаMWS60 — 10,3 кг; остальные — уточняйте у менеджера
Волноводный интерфейспо заказу

Как подобрать MWS

  • Ширина сектора и усиление — по исполнению в таблице.
  • Волноводный интерфейс — по заказу под радиостанцию.
  • Рабочая температура −45…+60 °C.

Поставка

Подберём исполнение KADAMM MWS под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
