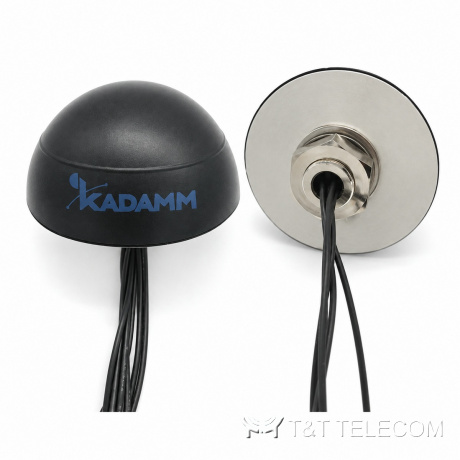

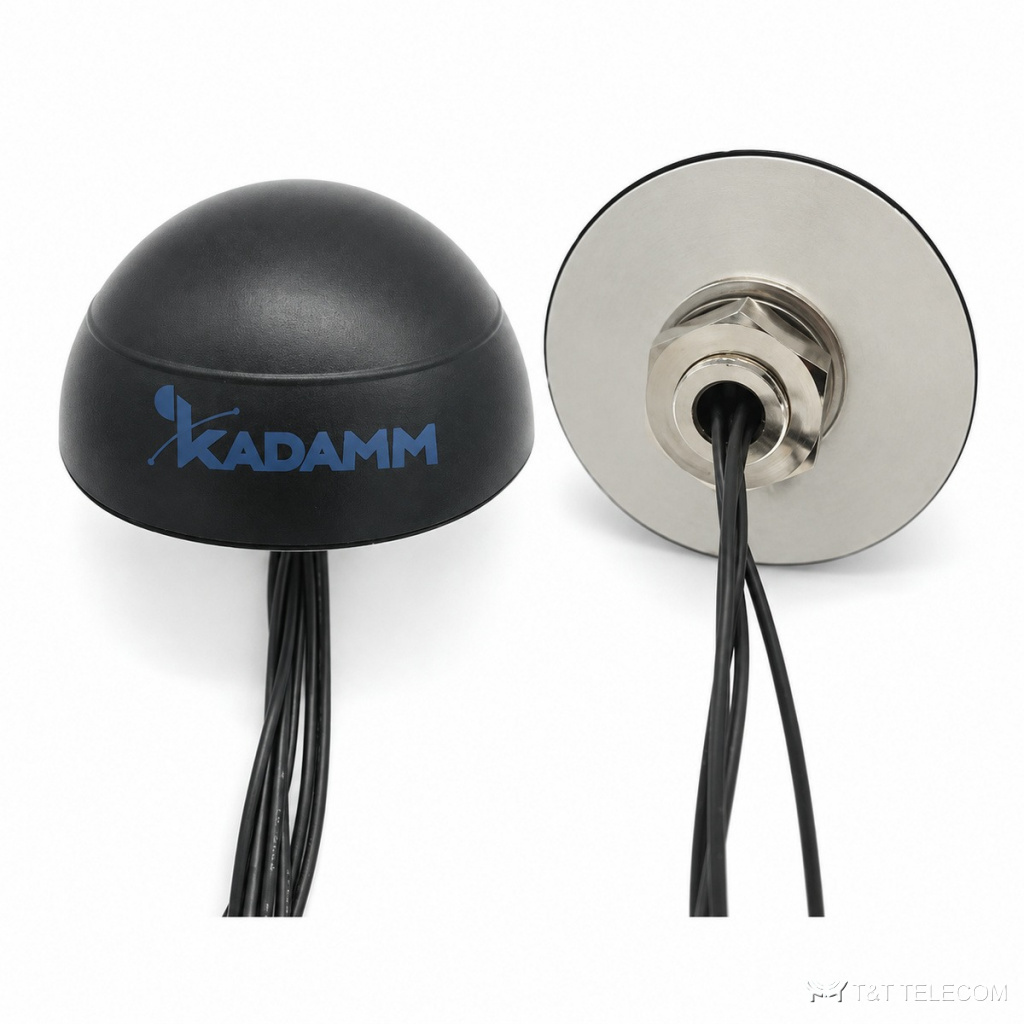

KADAMM LTE4 — антенны 4G/5G MIMO 4×4 698–3800 МГц с кабелями, 3–3,5 дБи, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM LTE4 — антенны. LTE4 излучает одинаково во всех направлениях в горизонтальной плоскости — для покрытия вокруг точки установки. Коротко о LTE4: полоса 698–960 МГц и 1710–2690 МГц и 2900–3800 МГц; усиление 3–3,5 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Принцип работы и конструкция
LTE4 подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса LTE4 — 698–960 / 1710–2690 / 2900–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление LTE4 — 3–3,5 дБи. КСВН LTE4 — менее 3: обратно отражается не больше 25 % подводимой мощности. Разъёмы LTE4: SMA, FAKRA. Конструкция LTE4: крепление: винт, клей, магнит; защита IP67 (кроме места вывода кабеля); работает при −40…+85 °C.
Область применения
- Через LTE4 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие вокруг здания или площадки — LTE4.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | менее 3 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Порты | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM LTE4-3 | 4 | 698–960 / 1710–2690 МГц | 3 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM LTE4-3.5 | 4 | порты 1 и 2 — 698–960 / 1710–2690 / 2900–3800 МГц, порты 3 и 4 — 698–960 / 1710–2690 МГц | 3,5 дБи | менее 3 | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей или магнит, IP67 (кроме места вывода кабеля) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | многопортовая антенна с отдельным кабелем на каждый порт |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Сверьте частоты своей сети с полосой LTE4 — 698–960 МГц и 1710–2690 МГц и 2900–3800 МГц.
- Усиление LTE4 — 3–3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы LTE4 (SMA, FAKRA) подбирают джамперы и переходы.
- Монтаж LTE4: винт, клей, магнит.
- Разъём SMA, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM LTE4 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у LTE4?
SMA, FAKRA. Другие исполнения — уточняйте при заказе.
Какое усиление у LTE4?
3–3,5 дБи.
Как крепится LTE4?
Винт, клей, магнит.
Что означает КСВН менее 3?
Доля отражённой мощности при таком КСВН у LTE4 — не больше 25 %, остальное уходит в антенну.
