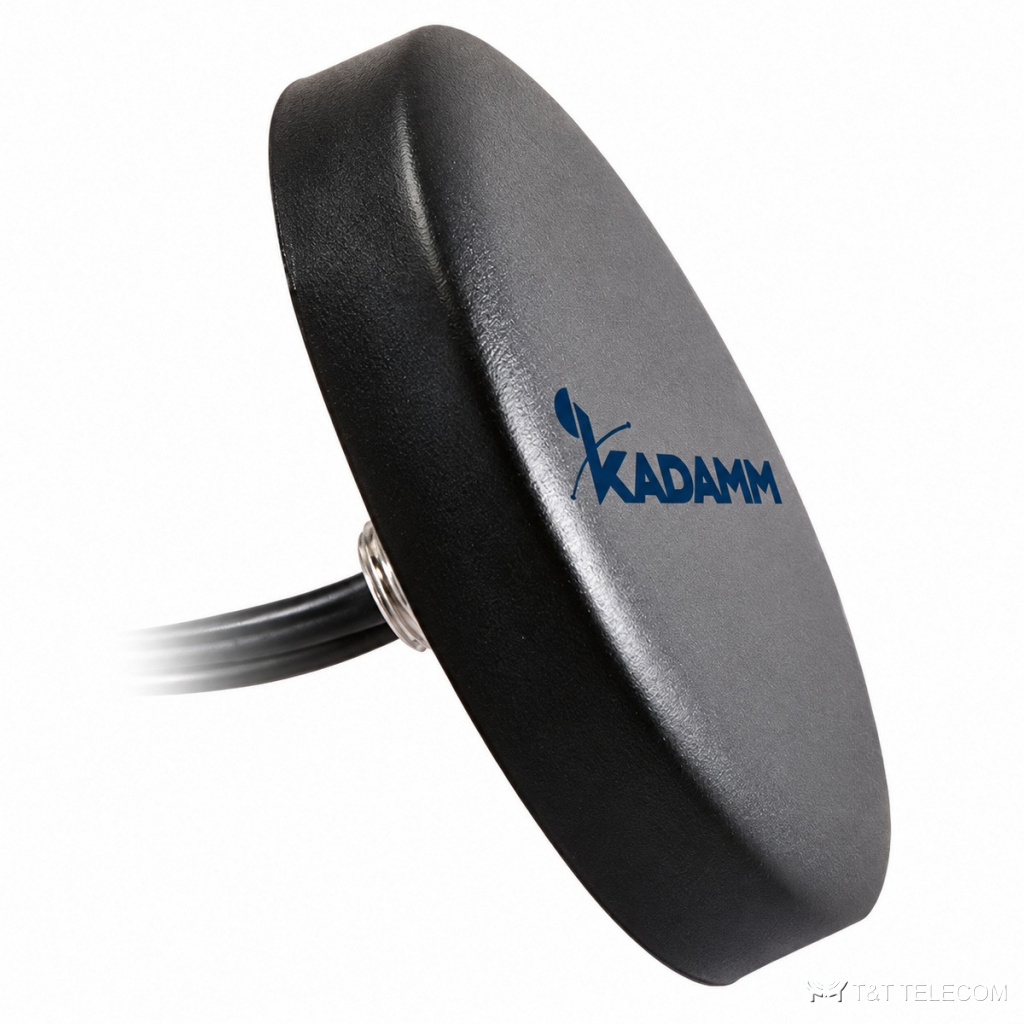

KADAMM LTE2 — антенны. Всенаправленная антенна LTE2 подходит для стационарных пунктов связи, к которым абоненты подключаются с разных сторон. Коротко о LTE2: полоса 698–960 МГц и 1710–2690 МГц; усиление 2–2,5 дБи; поляризация линейная; разъёмы SMA, FAKRA.
Как устроена LTE2
LTE2 подключают к модему, роутеру или терминалу вместо штатной антенны и выносят к окну или на крышу; в MIMO-исполнении на каждый вход модема своя антенна. Рабочая полоса LTE2 — 698–960 / 1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Коэффициент усиления LTE2 составляет 2,5 дБи (0,4 дБд). КСВН LTE2 — менее 3: обратно отражается не больше 25 % подводимой мощности. Разъёмы LTE2: SMA, FAKRA. Конструкция LTE2: крепление: винт, клей, магнит; работает при −40…+85 °C.
Где применяют
- Диапазоны LTE2: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Покрытие вокруг здания или площадки — LTE2.
Технические характеристики
Сотовая связь 4G, основной порт
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | 2,5 дБи |
| КСВН | менее 3 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Сотовая связь 4G, дополнительный порт
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 3 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Порты | Частоты | Усиление | КСВН | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM LTE2-2.5 | 2 × 4G | 4G — 698–960 / 1710–2690 МГц | 4G, основной порт — 2,5 дБи; 4G, дополнительный порт — 2 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM LTE2-2.5-2 | 2 × 4G | 4G — 698–960 / 1710–2690 МГц | 4G, основной порт — 2,5 дБи; 4G, дополнительный порт — 2 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт |
| KADAMM LTE2-2.5-3 | 2 × 4G | 4G — 698–960 / 1710–2690 МГц | 4G, основной порт — 2,5 дБи; 4G, дополнительный порт — 2 дБи | менее 3 | RG174; длина — уточняйте у менеджера; SMA или FAKRA (другие — по заказу) | клей или магнит, IP67 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | многопортовая антенна с отдельным кабелем на каждый порт |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы LTE2: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления LTE2 — 2–2,5 дБи; больше усиление — уже луч.
- Разъёмы LTE2 — SMA, FAKRA; кабельные сборки готовят под них заранее.
- Монтаж LTE2: винт, клей, магнит.
- Разъём SMA, FAKRA должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
KADAMM LTE2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится LTE2?
Винт, клей, магнит.
Что нужно для подбора LTE2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект LTE2.
Какие частоты поддерживает LTE2?
Рабочая полоса LTE2 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Что означает КСВН менее 3?
Доля отражённой мощности при таком КСВН у LTE2 — не больше 25 %, остальное уходит в антенну.
Сколько это в дБд — усиление 2,5 дБи?
0,4 дБд: от значения в дБи отнимают 2,15 дБ.
