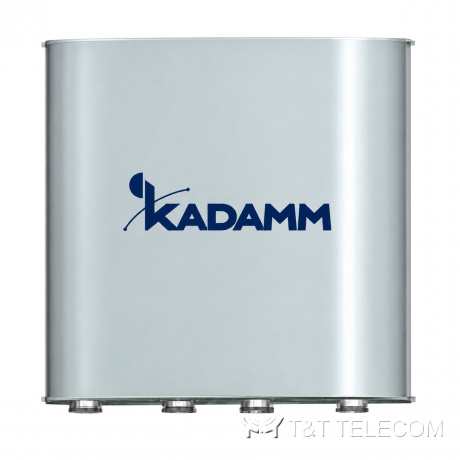

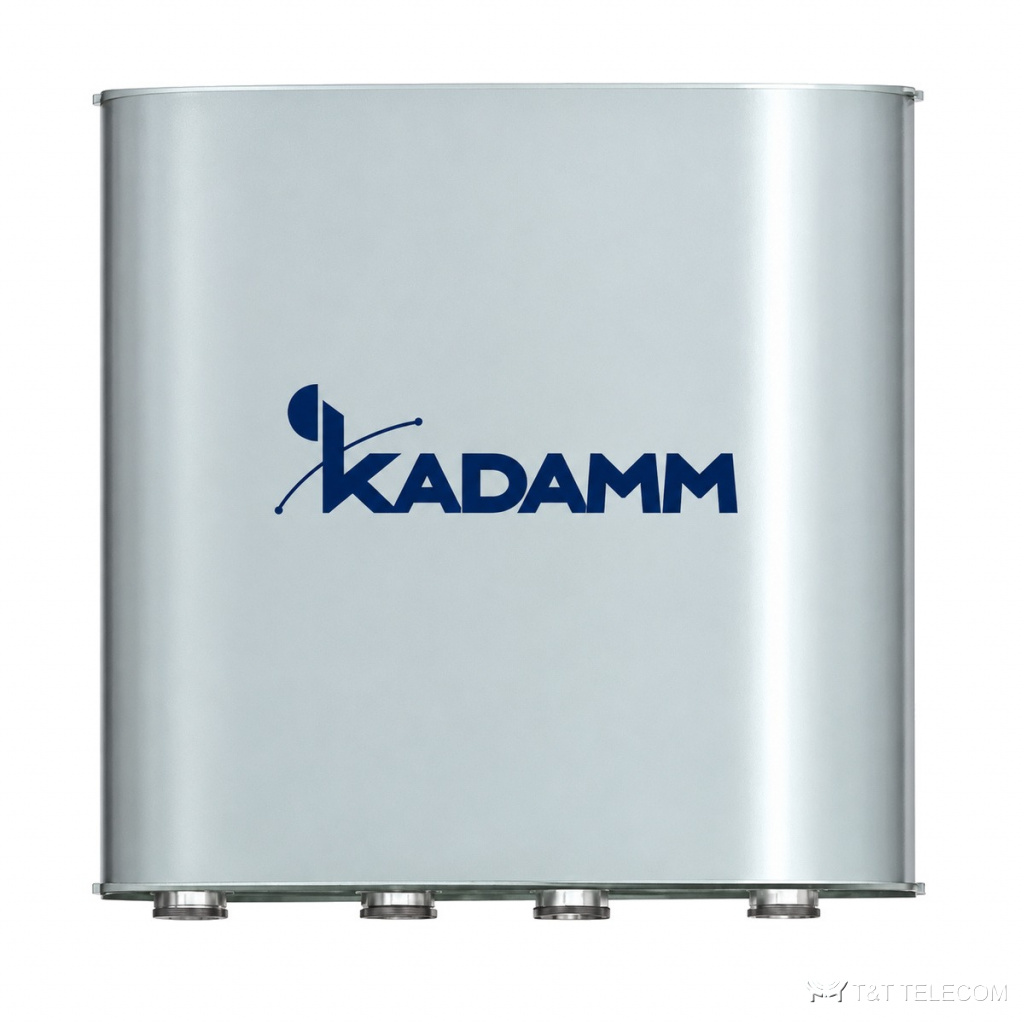

KADAMM K8811135F11 — секторная панельная антенна с фиксированным наклоном 1710–2690 МГц, 2 системы излучателей, 50°, 11 дБи, 4 порта, наклон 0°

KADAMM K8811135F11: панельная антенна малой соты с фиксированным наклоном. K8811135F11 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K8811135F11: полоса 1710–2690 МГц; усиление 11 дБи; ширина луча 50°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 100 Вт.

Как устроена K8811135F11

Секторная панель K8811135F11 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K8811135F11 — 2×1710–2200 / 2×2496–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

Усиление K8811135F11 — 11 дБи, это 8,8 дБд относительно полуволнового вибратора. Ширина луча K8811135F11 в горизонтальной плоскости — 50°. В вертикальной плоскости ширина луча K8811135F11 — 50 ± 5°. Поляризация K8811135F11 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ.

У K8811135F11 4 входа. Наклон луча K8811135F11 фиксированный, 0°. Отношение излучения вперёд и назад у K8811135F11 — не менее 22 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K8811135F11 — не менее 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K8811135F11 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K8811135F11 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K8811135F11 — 100 Вт. Разъёмы K8811135F11: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K8811135F11 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K8811135F11: габариты 420 × 320 × 105 мм; масса 6 кг; крепление на трубу Ø50–Ø115 мм; выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −40…+60 °C. Излучатели K8811135F11 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Полоса K8811135F11 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Макросоты городских и пригородных сетей — K8811135F11 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K8811135F11.
• Для K8811135F11: макросайты операторов на мачтах, трубостойках и крышах.
• Для K8811135F11: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
• Совместное размещение операторов на разных системах одной антенны — K8811135F11.

Технические характеристики

Механика и условия эксплуатации

Подбор под объект

• Сверьте частоты своей сети с полосой K8811135F11 — 1710–2690 МГц.
• Усиление K8811135F11 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K8811135F11: в горизонтальной плоскости 50°, в вертикальной 50 ± 5° / 40 ± 4°.
• Наклон луча K8811135F11: 0°.
• Разъёмы K8811135F11 — 4×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K8811135F11: Ø50–Ø115 мм.
• Габариты и масса K8811135F11: 420 × 320 × 105 мм, 6 кг.
• Число входов K8811135F11 — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K8811135F11 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K8811135F11 — не выше 100 Вт, с запасом на пиковые значения.
• Если на K8811135F11 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K8811135F11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K8811135F11?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K8811135F11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8811135F11.

Какие частоты поддерживает K8811135F11?
Рабочая полоса K8811135F11 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Сколько радиомодулей подключается к K8811135F11?
Входов 4; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K8811135F11 подключается до 2 модулей.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K8811135F11, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у K8811135F11 — не больше 4 %, остальное уходит в антенну.
